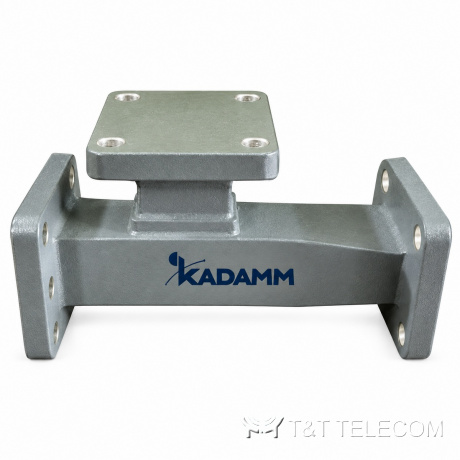

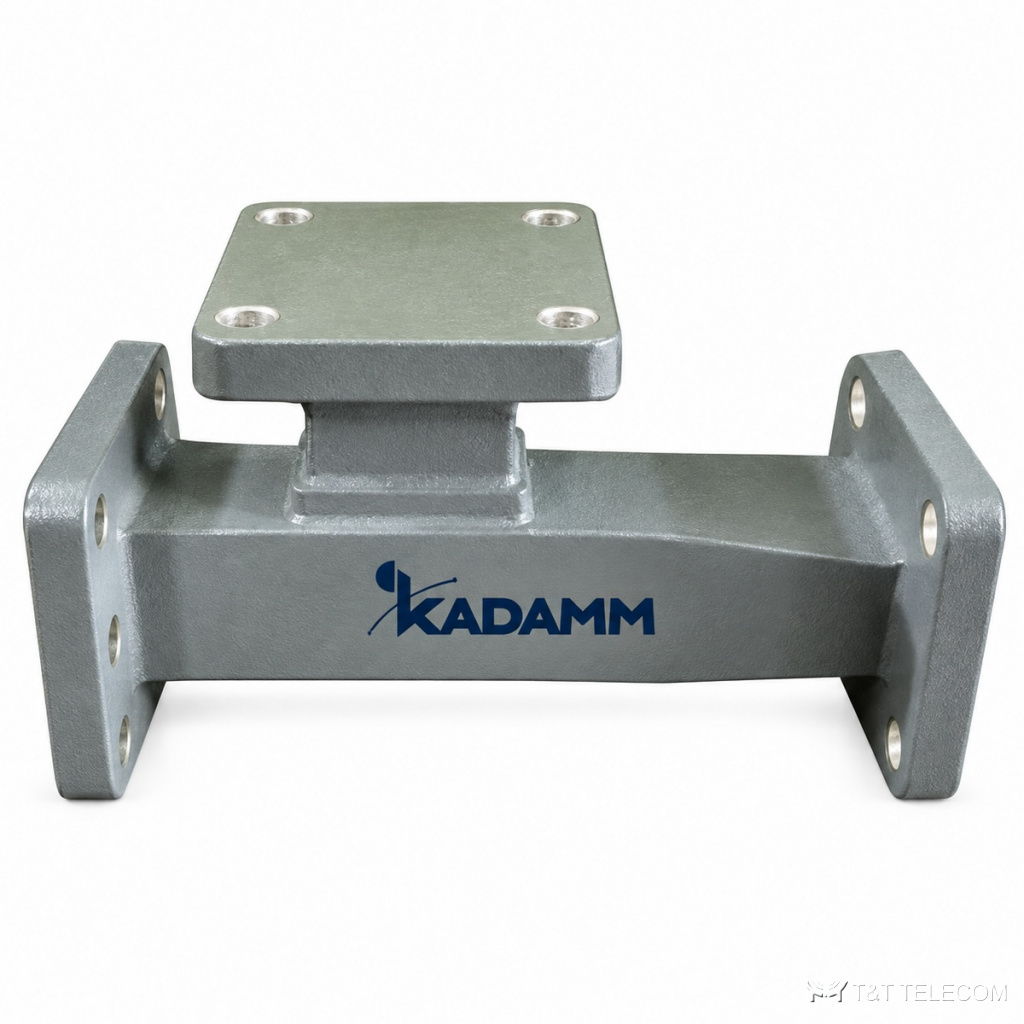

Серия поляризационных устройств KADAMM СП-КВ — 3,3 – 27 ГГц, соединители по таблице исполнений, 10 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM СП-КВ: серия из 10 поляризационных устройств, 3,3 – 27 ГГц. С СП-КВ одна антенна работает на двух поляризациях. Основное о СП-КВ: диапазон 3,3 – 27 ГГц; соединители по таблице исполнений; КСВН 1,3–1,4.
Где применяют
- Антенны с двойной поляризацией — СП-КВ.
- Измерительные установки — СП-КВ.
- Облучатели спутниковых антенн — СП-КВ.
Исполнения серии СП-КВ
| Артикул | Частоты, ГГц | Развязка, дБ | КСВН | Волновод | Материал | Полоса |
|---|---|---|---|---|---|---|
| KADAMM СП-WR112-27,788-К | 7,0-10,0 | 30 | 1,3 | WR112 | алюминий | ≤8% |
| KADAMM СП-WR137-32,537-К | 5,8-8,4 | 30 | 1,3 | WR137 | алюминий | ≤8% |
| KADAMM СП-WR159-38,1-К | 4,9-7,0 | 30 | 1,3 | WR159 | алюминий | ≤10% |
| KADAMM СП-WR187-44,45-К | 4,0-5,8 | 30 | 1,3 | WR187 | алюминий | ≤10% |
| KADAMM СП-WR229-51,99-К | 3,3-4,9 | 30 | 1,3 | WR229 | алюминий | ≤10% |
| KADAMM СП-WR42-9,525-К | 18,0-27,0 | 25 | 1,4 | WR42 | медь | ≤5% |
| KADAMM СП-WR51-12,7-К | 15,0-22,0 | 25 | 1,4 | WR51 | медь | ≤6% |
| KADAMM СП-WR62-15,088-К | 12,0-18,0 | 30 | 1,4 | WR62 | алюминий | ≤6% |
| KADAMM СП-WR75-17,415-К | 10,0-15,0 | 30 | 1,4 | WR75 | алюминий | ≤8% |
| KADAMM СП-WR90-23,825-К | 8,2-12,4 | 30 | 1,3 | WR90 | алюминий | ≤8% |
На что смотреть при выборе
- Полоса модели СП-КВ должна перекрывать рабочие частоты (серия: 3,3 – 27 ГГц).
- КСВН моделей СП-КВ — от 1,3 до 1,4: чем ниже, тем меньше отражение в тракте.
- Развязка в серии СП-КВ — от 25 до 30 дБ.
- Соединители СП-КВ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СП-КВ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у СП-КВ?
У СП-КВ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СП-КВ?
Диапазон серии СП-КВ — 3,3 – 27 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на СП-КВ?
К карточке СП-КВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM СП-КВ — техническое описание 210.94 КБ
