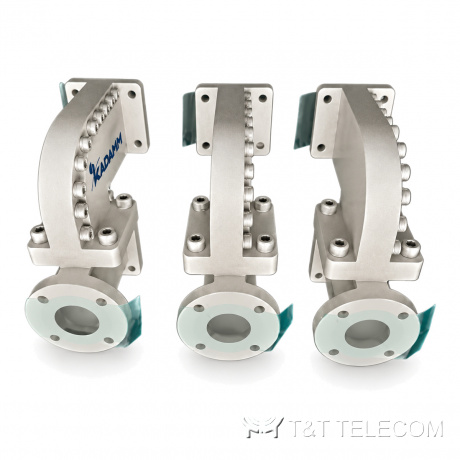

Серия поляризационных устройств KADAMM СП-С — 10,7 – 31 ГГц, соединители по таблице исполнений, 2 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM СП-С — серия из 2 поляризационных устройств, 10,7 – 31 ГГц. СП-С разделяют или формируют поляризации сигнала в круглом волноводе. Коротко о СП-С: диапазон 10,7 – 31 ГГц; соединители по таблице исполнений; вносимые потери 0,1 дБ; КСВН 1,2–1,25; мощность 500 Вт.
Область применения
- Измерительные установки — СП-С.
- Облучатели спутниковых антенн — СП-С.
- Антенны с двойной поляризацией — СП-С.
Исполнения серии СП-С
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Развязка Tx–Rx, дБ | Температура, °C |
|---|---|---|---|---|---|---|
| KADAMM СП-С-DBS | 17,3-18,4 / 10,7-12,75 (передача / приём) | — | — | 1,2 / 1,25 (передача / приём) | 85 | — |
| KADAMM СП-С-Ka | 27,5-31 / 17,7-21,2 (передача / приём) | 500 | 0,1 / 0,15 (передача / приём) | 1,25 | — | -40…+70 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Кроссполяризационная развязка, дБ, не менее | 35 |
На что смотреть при выборе
- Полоса модели СП-С должна перекрывать рабочие частоты (серия: 10,7 – 31 ГГц).
- Вносимые потери в серии СП-С — от 0,1 до 0,1 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей СП-С — от 1,2 до 1,25: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей СП-С — от 500 до 500 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители СП-С — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM СП-С по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия СП-С?
Диапазон серии СП-С — 10,7 – 31 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на СП-С?
К карточке СП-С приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СП-С?
По таблице исполнений СП-С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
