Антенны базовых станций TETRA/UHF/VHF/LTE-450

Подбор по параметрам
Название		Kathrein
		Kathrein

Направленные антенны 380-430 МГц

Направленные антенны 410-430 МГц

Направленные антенны 450-470 МГц

Направленные антенны 380-512 МГц

Направленные антенны 400-490 МГц

Антенны LTE-450

Антенны VHF

Антенны Yagi UHF

Антенны Yagi VHF

Антенны дипольные VHF/UHF

Антенны коллинеарные
- SCAN Antenna

Внутренние потолочные антенны TETRA / UHF

Kathrein

	APVT-...-0685KB VPol Panel Antenna 400‑490 MHz 85° 6dBi APVT-...-0685 направленная антенна, вертикальная... подробнее...
ЗАПРОСИТЬ ЦЕНУ

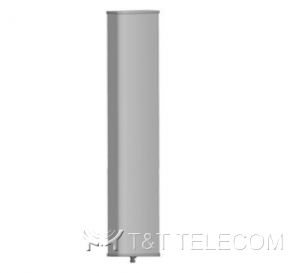

	APVT-3843-12115 VPol Pane Antenna 380‑430 MHz 115° 11.5dBi APVT-3843-12115 Направленная панельная антенна... подробнее...
ЗАПРОСИТЬ ЦЕНУ

	APVT-3850-1165 VPol Panel Antenna 380‑500 MHz 65° 11.5dBi Направленная панельная антенна 380-500 МГц подробнее...
ЗАПРОСИТЬ ЦЕНУ

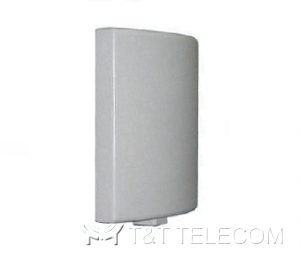

	APVT-410430-0685KB VPol Panel Antenna 410‑430 MHz 85° 6dBi APVT-410430-0685 подробнее...
ЗАПРОСИТЬ ЦЕНУ

	APVT-450470-0685 VPol Panel Antenna 450‑470 MHz 85° 6dBi APVT-450470-0685KB подробнее...
ЗАПРОСИТЬ ЦЕНУ

	APVT-4547-0685 VPol Panel Antenna 450‑470 MHz 85° 6dBi APVT-4547-0685KB Новый артикул APVT-450470-0685 подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна 91121743 450-470 МГц подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна indoor всенаправленная потолочная 400-430 МГц Всенаправленная потолочная антенна 400-430... подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна indoor всенаправленная потолочная 400-470 МГц Всенаправленная потолочная антенна 400-470... подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна indoor всенаправленная потолочная 450-470 МГц Всенаправленная потолочная антенна 450-470... подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна Kadamm AC-406430-8-500 Коллинеарная Omni VPol 406‑430 МГц 8дБи подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна Kadamm AC-450470-8-500 Коллинеарная Omni VPol 450‑470 МГц 8дБи подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна Kathrein 728888 Коллинеарная Omni VPol 406‑430 МГц 7дБи 500Вт 7‑16 female Производитель: Kathrein Kathrein 728 888 406-430 MHz подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна Kathrein 731291 VPol 400‑470 МГц 120° 9дБи 500Вт 7-16F Производитель: Kathrein Kathrein 731 291 антенна направленная широкополосная... подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна Kathrein 739504 VPol 380‑430 МГц 115° 8.5 дБи 500 Вт 7‑16F подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна Kathrein 739506 VPol Panel 380‑430 МГц 115° 11.5 dBi 7-16F Производитель: Kathrein Kathrein 739 506 антенна Eurocell Panel вертикальная... подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна Kathrein 741516 XPol 380‑500 МГц 65° 15 дБи 500 Вт 2x7‑16F Производитель: Kathrein Антенна 741516 подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна Kathrein 80010330 VPol Panel 405‑430 МГц 7дБи 50Вт N‑female Производитель: Kathrein Антенна 80010330 подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна Kathrein 80010633 VPol Panel 400‑470 МГц 7дБи 50Вт N‑female Производитель: Kathrein Антенна 80010633 подробнее...
ЗАПРОСИТЬ ЦЕНУ

	Антенна Kathrein K751121 Коллинеарная Omni 406‑470 МГц 2дБи 100Вт N‑female Производитель: Kathrein Антенна K751121 подробнее...
ЗАПРОСИТЬ ЦЕНУ

Базовые антенны для транкинговой радиосвязи диапазона UHF стандартов TETRA, TETRAPOL, MPT 1327 а также LPD / PMR

Базовые коллинеарные антенны UHF диапазона частот 380-385/390-395 МГц, 410-430/450-470 МГц

Отдел продаж: market@tt-telecom.ru

Базовые антенны стандарта TETRA 410-430 МГц

Рабочий диапазон частот	Модель	Усиление	Длина	Мощность	Разъем	Производитель	Артикул	Data Sheet
406 - 430 МГц	AC-406430-9-500	9 dBi	3.205 м	500 W	7-16 female	Kadamm	4064309KBT	PDF
410 - 430 МГц	737 546	8 dBi	3.376 м	500 W	7-16 female	Kathrein	737546	PDF
406 - 430 МГц	AC-406430-8-500	8 dBi	2.760 м	500 W	N female	Kadamm	4064308KBT	PDF
400 - 430 МГц	BASE504-B	7.15 dBi (5 dBd)	2.25 м	250 W	N-female	SCAN Antenna	23504-004B	PDF
406 - 430 МГц	CXL 70-5C/f	7.15 dBi (5 dBd)	2.2 м	150 W	N-female	Amphenol Procom	100000115	PDF
406 - 430 МГц	728 888	7 dBi	2.016 м	500 W	7-16 female	Kathrein	728888	PDF
410 - 430 МГц	AC-642001	6.8 dBi	1.7 м	250 W	N-female	ТТ	AC-642001	PDF
406 - 430 МГц	BASE304-B	5.15 dBi (3 dBd)	1.5 м	300 W	N-female	SCAN Antenna	23304-004B	PDF
406 - 430 МГц	CXL 70-3C/f	5.15 dBi (3 dBd)	1.45 м	150 W	N-female	Amphenol Procom	100000109	PDF
410 - 430 МГц	BA6312-6	5.15 dBi (3 dBd)	1.34 м	300 W	N Female	RFS		PDF
410 - 430 МГц	BASE304-C	5.15 dBi (3 dBd)	1.5 м	300 W	N-female	SCAN Antenna	23304-004C	PDF

Базовые антенны стандарта TETRA 450-470 МГц

Рабочий диапазон частот	Модель	Усиление	Длина	Мощность	Разъем	Производитель	Артикул	Data Sheet
450 - 470 МГц	AC-450470-8-500	8 dBi (5.85 dBd)	2.66 м	500 W	N-female	Kadamm	4504708KBT	PDF
440 - 470 МГц	BASE504-D	7.15 dBi (5 dBd)	2.25 м	250 W	N-female	SCAN Antenna	23504-004D	PDF
440 - 470 МГц	CXL 70-5C/h	7.15 dBi (5 dBd)	2.2 м٭	150 W	N-female	Amphenol Procom	100000117	PDF
440 - 470 МГц	BASE304-F	5.15 dBi (3 dBd)	1.4 м	300 W	N-female	SCAN Antenna	23304-004F	PDF
440 - 470 МГц	CXL 70-3C/h	5.15 dBi (3 dBd)	1.45 м	150 W	N-female	Amphenol Procom	100000110	PDF
449 - 467 МГц	BA6312-1	5.15 dBi (3 dBd)	1.34 м	300 W	N Female	RFS		PDF
449 - 471 МГц	BA6012-1	2.15 dBi (0 dBd)	0.82 м	300 W	N Female	RFS		PDF
449 - 471 МГц	BASE004-D	2.15 dBi (0 dBd)	0.9 м	300 W	N-female	SCAN Antenna	23004-004D	PDF
450 - 470 МГц	AC-646001	6.8 dBi	1.55 м	250 W	N-female	TT	AC-646001	PDF
450 - 470 МГц	MA-WO46-2	2.15 dBi (0 dBd)	0.36 м	10 W	N Female	MARS Antennas		PDF

Базовые антенны UHF

Рабочий диапазон частот	Модель	Усиление	Длина	Мощность	Разъем	Производитель	Артикул	Data Sheet
330 - 360 МГц	BASE004-G	2.15 dBi (0 dBd)	1.19 м	300 W	N-female	SCAN Antenna	23004-004F	PDF
340 - 360 МГц	CXL 70-3C/ls	5.15 dBi (3 dBd)	1.45 м	150 W	N-female	Amphenol Procom	100000749	PDF
350 - 370 МГц	CXL 70-5C/ls	7.15 dBi (5 dBd)	2.2 м ٭	150 W	N-female	Amphenol Procom	100000593	PDF
360 - 390 МГц	CXL 70-5C/ss	7.15 dBi (5 dBd)	2.2 м٭	150 W	N-female	Amphenol Procom	100000594	PDF
380 - 400 МГц	AC-639001	6.8dBi	1.8 м	250 W	N-female	TT	AC-639001	PDF
380 - 400 МГц	BA6312-5	5.15 dBi (3 dBd)	1.34 м	300 W	N Female	RFS		PDF
380 - 400 МГц	BASE304-A	5.15 dBi (3 dBd)	1.6 м	300 W	N-female	SCAN Antenna	23304-004A	PDF
380 - 400 МГц	BASE004-F	2.15 dBi (0 dBd)	1.19 м	300 W	N-female	SCAN Antenna	23004-004F	PDF
380 - 410 МГц	CXL 70-5C/s	7.15 dBi (5 dBd)	2.2 м٭	150 W	N-female	Amphenol Procom	100000120	PDF
380 - 410 МГц	CXL 70-3C/s	5.15 dBi (3 dBd)	1.45 м	150 W	N-female	Amphenol Procom	100000113	PDF
380 - 410 МГц	BASE504-A	7.15 dBi (5 dBd)	2.25 м	250 W	N-female	SCAN Antenna	23504-004A	PDF
380 - 420 MHz	BC70-1G/l	2.15 dBi (0 dBd)	0.85 м	150 W	N-female	Lambda Antenas		PDF
380 - 440 МГц	BA6110-3	2.15 dBi (0 dBd)	1.01 м	500 W	N Female	RFS		PDF
380 - 470 MHz	BC70-3G W	5.15 dBi (3 dBd)	1.9 м	150 W	N-female	Lambda Antenas		PDF
380 - 470 MHz	BC70-5G W	7.15 dBi (5 dBd)	3.1 м	150 W	N-female	Lambda Antenas		PDF
380 - 470 MHz	BC70-7G W	9.15 dBi (7 dBd)	4.2 м	150 W	N-female	Lambda Antenas		PDF
380 - 470 MHz	BC70-8G W	10.65 dBi (8.5 dBd)	4.5 м	150 W	N-female	Lambda Antenas		PDF
400 - 470 МГц	BA6110-1	2.15 dBi (0 dBd)	1.01 м	500 W	N Female	RFS		PDF
405 - 445 MHz	BC70-1G/m	2.15 dBi (0 dBd)	0.85 м	150 W	N-female	Lambda Antenas		PDF
406 - 426 МГц	BASE004-A	2.15 dBi (0 dBd)	1.19 м	300 W	N-female	SCAN Antenna	23004-004A	PDF
406 - 470 МГц	MA-WO440-5	5.15 dBi (3 dBd)	0.9 м	50 W	N Female	MARS Antennas		PDF
406 - 512 МГц	BA6012-0	2.15 dBi (0 dBd)	1.13 м	300 W	N Female	RFS		PDF
406 - 512 МГц	BA6312-0	5.15 dBi (3 dBd)	1.43 м	300 W	N Female	RFS		PDF
406 - 512 МГц	BASE304-X	5.15 dBi (3 dBd)	1.6 м	300 W	N-female	SCAN Antenna	*23304-004X	PDF
406 - 512 МГц	BASE004-X	2.15 dBi (0 dBd)	1.19 м	300 W	N-female	SCAN Antenna	*23004-004X	PDF
417 - 450 МГц	BASE304-D	5.15 dBi (3 dBd)	1.5 м	300 W	N-female	SCAN Antenna	23304-004D	PDF
420 - 440 МГц	BASE004-B	2.15 dBi (0 dBd)	0.9 м	300 W	N-female	SCAN Antenna	23004-004B	PDF
420 - 450 МГц	CXL 70-5C/l	7.15 dBi (5 dBd)	2.2 м٭	150 W	N-female	Amphenol Procom	100000118	PDF
420 - 450 МГц	CXL 70-3C/l	5.15 dBi (3 dBd)	1.45 м	150 W	N-female	Amphenol Procom	100000112	PDF
420 - 450 МГц	BASE504-C	7.15 dBi (5 dBd)	2.25 м	250 W	N-female	SCAN Antenna	23504-004C	PDF
430 - 450 МГц	BASE004-C	2.15 dBi (0 dBd)	0.9 м	300 W	N-female	SCAN Antenna	23004-004C	PDF
430 - 470 MHz	BC70-1G/h	2.15 dBi (0 dBd)	0.85 м	150 W	N-female	Lambda Antenas		PDF
434 - 450 МГц	BASE304-E	5.15 dBi (3 dBd)	1.4 м	300 W	N-female	SCAN Antenna	23304-004E	PDF
450 - 512 МГц	BA6110-2	2.15 dBi (0 dBd)	0.94 м	500 W	N Female	RFS		PDF
467 - 485 МГц	BA6312-2	5.15 dBi (3 dBd)	1.34 м	300 W	N Female	RFS		PDF
467 - 485 МГц	BASE304-G	5.15 dBi (3 dBd)	1.4 м	300 W	N-female	SCAN Antenna	23304-004G	PDF
468 - 492 МГц	BASE004-E	2.15 dBi (0 dBd)	0.9 м	300 W	N-female	SCAN Antenna	23004-004E	PDF
470 - 490 МГц	CXL 70-5C/hh	7.15 dBi (5 dBd)	2.2 м٭	150 W	N-female	Amphenol Procom	100000595	PDF
485 - 503 МГц	BASE304-H	5.15 dBi (3 dBd)	1.36 м	300 W	N-female	SCAN Antenna	23304-004H	PDF
490 - 520 МГц	CXL 70-5C/vh	7.15 dBi (5 dBd)	2.2 м٭	150 W	N-female	Amphenol Procom	100000596	PDF
590 - 614 МГц	CXL 70-5C/uh	7.15 dBi (5 dBd)	2.2 м٭	150 W	N-female	Amphenol Procom	100000597	PDF

Amphenol Procom, 7-16 Female

Модель	Протокол связи	Диапазон	Усиление	Наклон луча	Мощность
4220.03-405-Tx	TETRA / P25	380 - 430 МГц	3	0 - 12°	300W
4220.03-445-Tx	LMR / PMR	420 - 470 МГц	3	0 - 12°	300W
4220.06-405-Tx	TETRA / P25	380 - 430 МГц	6	0 - 12°	300W
4220.06-445-Tx	LMR / PMR	420 - 470 МГц	6	0 - 12°	300W
4220.09-445-Tx	TETRA / P25	380 - 430 МГц	9	0 - 12°	300W
4220.09-445-Tx	LMR / PMR	420 - 470 МГц	9	0 - 12°	300W

4220.06-445-Txx 6 dBd HD omni antenna 420-470 MHz, low PIM

BBT

CXL 70-5C/f	406 - 430 МГц	BBT-04FG06V	403-430MHz	6dBi	50 W	N-Type Female	Φ30*1100mm
CXL 70-5C/l	420 - 450 МГц	BBT-04FG08V	430-450MHz	8dBi	50 W	N-Type Female	Φ30*1800mm
CXL 70-5C/h	440 - 470 МГц	BBT-04FG09V	450-470MHz	9dBi	100 W	N-Type Female	Φ30*2500 mm
CXL 70-5C/hh	470 - 490 МГц	BBT-0405FG06V	470-510MHz	6.5dBi	50 W	N-Type Female	Φ30*1100mm
CXL 70-5C/vh	490 - 520 МГц	BBT-0405FG06V	470-510MHz	6.5dBi	50 W	N-Type Female	Φ30*1100mm

Смотрите также:

SCAN Antenna

Коллинеарные антенны базовых станций диапазона 450 МГц 7.2 дБи (PDF 448 KB)
Коллинеарные антенны базовых станций диапазона 450 МГц 5.2 дБи (PDF 419 KB)
Коллинеарные антенны базовых станций диапазона 450 МГц 2.2 дБи (PDF 409 KB)

Tetra Products Catalog | Colienar antennas | Lambda Antenas S.L . (PDF 649 KB)

Tetra Products Catalog | Dipole antennas | Lambda Antenas S.L. (PDF, 268 KB)

Антенна экс
AC6-450 406-512 MHz / 6.0 dBi / 250W / N-Female / 1450 mm весь диапазон

AC6-420 410-430 MHz / 6.8 dBi / 250W / N-Female / 1450 mm
AC6-460 450-470 MHz / 6.8 dBi / 250W / N-Female / 1600 mm

AC6-390 380-400 MHz / 6.8 dBi / 250W / N-Female / 1300 mm

AC6-380-430 ? есть в статье в разделе TETRA

Примечание.

В странах Европы за службами безопасности закреплены диапазоны 380-385/390-395 МГц, а для коммерческих организаций предусмотрены диапазоны 410-430/450-470 МГц и 870-876/915-921 МГц. В Азии (в частности, в Китае) для систем TETRA используется диапазон 806-870 МГц. В России для систем TETRA выделены диапазоны 412-417 МГц/422-427 МГц и 457.4-459 МГц/467.4-469 МГц.

В России для строительства систем TETRA выделены диапазоны частот 410-430 МГц (412-417/422-427 МГц) и 450-470 МГц (450-453/460-463 МГц).

Band 31 - это частотный диапазон, который входит в состав LTE. По определению в 3GPP диапазон B31 варьируется от 452.5 МГц - 457.5 МГц и от 462.5 - 467.5 МГц.

Полосы радиочастот российских операторов, не вошедшие в блоки FR1, FR2 3GPP)
Диапазон	Uplink	Downlink	Полоса, МГц	Оператор	Примечания
	(UL), МГц	(DL), МГц
b31 – FDD LTE-450	453,0 – 457,4	463,0 – 467,4	2x4,4	Теле2	РФ кроме Республик Башкортостан, Саха (Якутия), Республики Ингушетия; Чеченской Республики, Ханты-Мансийского АО; Ненецкого АО; Чукотского АО; Республики Крым и г.Севастополя
	453,0 – 457,4	463,0 – 467,4	2x4,4	МТС	Республика Башкортостан

GSM-400. Распределение диапазона частот следующее: передача — 450,4-457,6 и 478,8-486,0 МГц, прием — 460,4-467,6 и 488,8-496,0 МГц. Разделение несущих — 200 кГц, поддерживается фрагментарное использование частот. Размер зоны покрытия, составляющий в пределах одной соты до 120 км.

NMT-450. 462,5 - 467,5 МГц.
