AD4450 Антенна дипольная 406‑512 МГц 4‑элементная, 8.15дБи
Антенны базовых станций TETRA/UHF/VHF/LTE-450
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

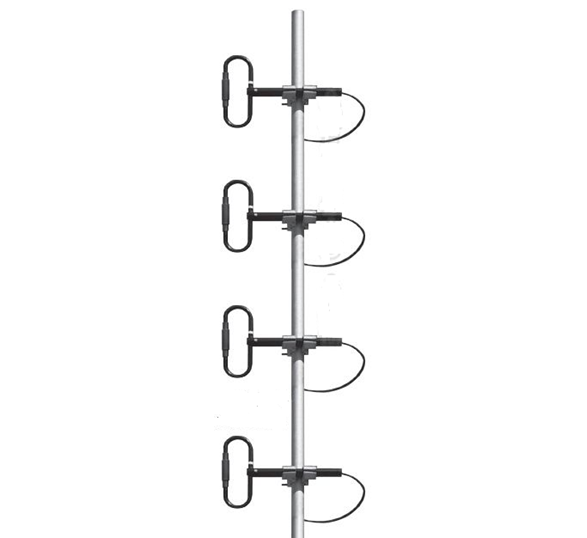

KADAMM AD4450 — 4-элементная дипольная антенна UHF-диапазона 406–512 МГц с вертикальной поляризацией. Антенны серии AD построены по принципу параллельного сложения мощностей коллинеарно расположенных активных петлевых вибраторов (2, 4 или 8). Коэффициент усиления 6–9 dBd (в названии — 8.15 дБи), номинальная мощность 300 Вт, защита IP65.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 406–512 МГц |
| Полоса | 106 МГц |
| Поляризация | Вертикальная |
| Коэффициент усиления (зависит от ДН) | 6–9 dBd |
| Ширина ДН в вертикальной плоскости | 16° |
| Импеданс | 50 Ом |
| КСВН | 1.5:1 и менее |
| Номинальная мощность (тип.) | 300 Вт |
| Молниезащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип разъёма | 7/16 DIN Female или N Female |
| Расположение разъёма | На нижнем конце кабеля |
| Размеры В × Г | 2610 × 330 мм |
| Вес | 11.5±0.05 кг (без кронштейна) |
| Цвет антенны | Исходный цвет материала |
| Относительная влажность | 5–95 % |
| Расчётная скорость ветра | 60 м/с |
| Степень защиты | IP65 |
| Монтаж | На трубу мачты диаметром 50–60 мм (мачта готовится заказчиком) |
| Предыдущая модель | AD4-406512-6-300 |
Варианты заказа
| Артикул | Описание |
|---|---|
| AD4450-NF | Антенна с разъёмами N-female |
| AD4450-DIN | Антенна с разъёмами 7-16 DIN female |
Документация
| . |
|---|
- DATASHEET 496.24 КБ
