Вертикальные антенны

Вертикальные антенны базовых станций — коллинеарные («штыревые») всенаправленные антенны с вертикальной поляризацией для транкинговой и профессиональной радиосвязи UHF и VHF. Базовая вертикальная антенна обеспечивает круговую диаграмму направленности в горизонтальной плоскости и подходит для покрытия территории вокруг мачты.

Диапазоны

В программе есть антенны на участки 406-430, 410-430, 420-445, 425-450, 440-470, 445-480, 450-470, 400-470, 380-470, 380-430, 380-410 и 406-512 МГц, а также VHF-антенны 134-174 МГц. Усиление — от 3 до 9 дБи, допустимая мощность до 500 Вт, разъёмы N female, 7-16 female и 4.3-10 female. Для части моделей указаны предыдущие обозначения, по которым удобно найти замену.

Как выбрать вертикальную антенну

• рабочий участок диапазона — антенна должна перекрывать частоты приёма и передачи;
• усиление и длина: чем выше усиление, тем длиннее антенна и тем уже диаграмма в вертикальной плоскости;
• мощность передатчика и тип разъёма;
• условия монтажа: длина, масса, ветровая нагрузка и способ крепления к мачте.

Кроме антенн Kadamm в разделе указаны базовые антенны Anli и BBT для VHF и UHF.

Подразделы

• Вертикальные антенны UHF
• Вертикальные антенны VHF

Номенклатура

Базовые антенны стандарта TETRA 450-470 МГц

Антенны базовые VHF

Другие модели базовых антенн

• Anli A-100 MV – антенна базовая VHF 150-174 МГц / 1/2λ / 2.15 dBi / 200 Вт / 115 см
• Anli A-100 MU-N – антенна базовая UHF 400-512 МГц / 2x5/8λ / 5 dBi / 200 Вт /115 см
• Anli A-200 MU-N – антенна базовая UHF 400-512 МГц / 2x5/8λ / 8 dBi / 200 Вт /180 см
• Anli A-300 MV – антенна базовая VHF 150-174 МГц / λ/4+2x5/8λ / 6.5 dBi / 200 Вт / 360 см
• Anli A-300 MU-N – антенна базовая UHF 400-512 МГц / 6x5/8λ / 10 dBi / 200 Вт /360 см
• Anli A-1000 MV – антенна базовая VHF 150-174 МГц / λ/4+3x5/8λ / 8.5 dBi / 200 Вт / 520 см
• BBT-04FG06V 403-430MHz 360°/25° 6dBi Vertical F30*1100mm
• BBT-433FG03V 426-440MHz 360°/60° 3dBi Vertical F20*400mm
• BBT-04FG03V 430-440MHz 360°/60° 3dBi Vertical F30*700mm
• BBT-04FG08V 430-450MHz 360°/17° 8dBi Vertical F30*1800mm
• BBT-04FG09V 450-470MHz 360°/13° 9dBi Vertical F30*2500mm

Документация

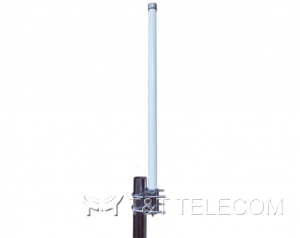

• AC-144174V5RF — антенна 144-174 МГц, 5 дБи, 50 Вт, N-female, 1,5 м (PDF)
• Kadamm AC-380430-5.5-50 — коллинеарная антенна 380-430 МГц, 5,5 дБи, 50 Вт, N female, 1,5 м (PDF)
• Kadamm AC-438470-7.5-50 — коллинеарная антенна 438-470 МГц, 7,5 дБи, 50 Вт, N female, 2,25 м (PDF)
• Kadamm AC-400470-5.5-50 — коллинеарная антенна 400-470 МГц, 5,5 дБи, 50 Вт, N female, 0,96 м (PDF)

Подбор и поставка

Подберём вертикальную антенну под вашу задачу: достаточно прислать основные требования (диапазоны или интерфейсы, параметры ответного оборудования, условия установки) или перечень артикулов. Поставляем как отдельные позиции, так и комплекты для проектов операторов связи, интеграторов и промышленных предприятий, при необходимости — вместе с сопутствующими кабелями, разъёмами и монтажными принадлежностями.
