AC-4208-100-NF Вертикальная всенаправленная антенна 430-470 МГц, 8 дБи, 100 Вт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

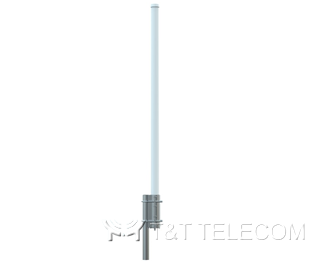

KADAMM AC-4208-100-NF — вертикальная всенаправленная антенна диапазона 430–470 МГц для базовых станций UHF. Усиление 8±0,5 дБи, луч 13° в вертикальной плоскости, допустимая мощность 100 Вт. Обтекатель из стекловолокна диаметром 52 мм, высота 3000 мм, вес 1,5 кг.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот | 430 – 470 МГц |
| Поляризация | Вертикальная |
| Коэффициент усиления | 8±0.5 дБи |
| Ширина диаграммы направленности в горизонтальной плоскости | 360° |
| Ширина диаграммы направленности в вертикальной плоскости | 13° |
| КСВН | ≤1.8 |
| Импеданс | 50 Ом |
| Макс. мощность на входе при 50°C | 100 Вт |
| Молниезащита | Антенна полностью заземлена по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | N-Female |
| Положение разъема | Нижняя часть |
| Диаметр обтекателя / высота | Ø52 x 3000 мм |
| Вес антенны | 1.5 кг (без кронштейна) |
| Макс. скорость ветра | 216 м/ч |
| Материал обтекателя | Стекловолокно |
| Цвет обтекателя | Серый |
| Рабочая температура | -50 °C до +60 °C |
| Монтаж | На трубе мачты диаметром 20-50 мм (опционально до 110мм) |
Предыдущая модель: T1Q1J34208AT0.
Документация
- DATASHEET 257.98 КБ
