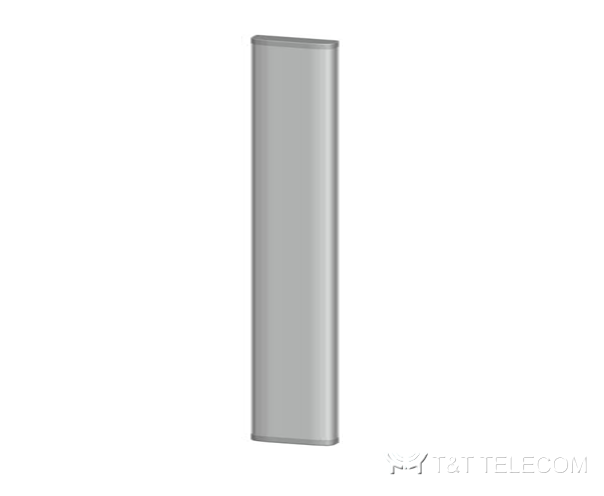

APXXT-3850-1365 Dual Polarization Sector Panel Antenna 380‑500 MHz XPol 65° 13dBi
Антенны базовых станций TETRA/UHF/VHF/LTE-450
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXXT-3850-1365 — секторная панельная антенна с двойной поляризацией ±45° для диапазонов 380–450 и 450–500 МГц. Коэффициент усиления 13/13.5 dBi, максимальная мощность 400 Вт, механический наклон 0–15°. Два разъёма 7-16 DIN Female снизу, монтаж на трубостойку Ø50–Ø115 мм.
Электрические характеристики
| Параметр | 380–450 МГц | 450–500 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Коэффициент усиления, dBi | 13 | 13,5 |
| Электрический наклон, ° | 0 | |
| Ширина ДН в H-плоскости | 72°±5° | 68°±5° |
| Ширина ДН в E-плоскости | 28°±2° | 26°±2° |
| Подавление первого верхнего бокового лепестка, дБ | 15 | |
| Отношение фронт/тыл, дБ | ≥23 | |
| Кроссполяризационная развязка, дБ | ≥15 (±60° ≥8) | |
| Развязка, дБ | ≥25 | |
| Импеданс, Ом | 50 | |
| КСВН | ≤1.5 | |
| Макс. мощность, Вт | 400 | |
| Заземление | По постоянному току (DC Grounding) | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 2x 7-16 DIN Female |
| Расположение разъёма | Снизу |
| Размер антенны, мм | 1600×450×145 |
| Размер упаковки, мм | 1830×530×255 |
| Вес антенны, кг | 18 |
| Вес кронштейна, кг | 4 |
| Материал и цвет обтекателя | НПВХ (UPVC) / серый |
| Механический наклон, ° | 0–15 |
| Рабочая температура, °C | -40…+60 |
| Расчётная скорость ветра, м/с | 60 |
| Диаметр трубы, мм | Ø50–Ø115 |
| Монтажный комплект | 1JM-1900DZ |
Документация
Примечание: высота указана с учётом заглушек, ширина и толщина — без них.
