APVT-3843-12115 VPol Panel Antenna 380‑430 MHz 115° 11.5dBi
Направленные антенны 410-430 МГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

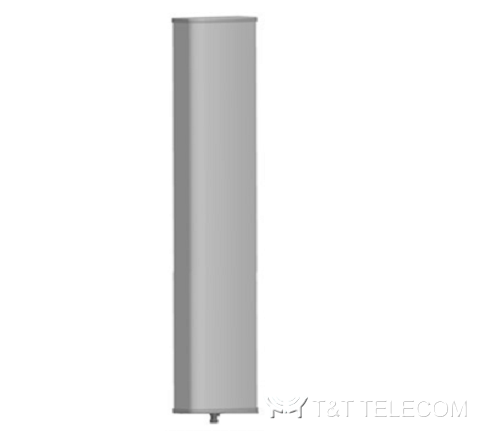

KADAMM APVT-3843-12115 — направленная панельная антенна с вертикальной поляризацией для диапазона 380–430 МГц (TETRA). Широкий луч 115° в горизонтальной и 18° в вертикальной плоскости, усиление 11,5 дБи, допустимая мощность 500 Вт. Разъём 7-16 female, механический наклон 0–14°.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | APVT-3843-12115 |
| Диапазон частот | 380 – 430 МГц |
| Поляризация | Вертикальная |
| Усиление | 11.5 дБи |
| Ширина диаграммы направленности на уровне -3 дБ | В горизонтальной плоскости: 115° В вертикальной плоскости: 18° |
| Коэффициент обратного излучения | > 18 дБ |
| Импеданс | 50 Ом |
| КСВН | < 1.5 |
| Уровень интермодуляционных продуктов 3-го порядка | < –150 дБн (2 x 43 dBm) |
| Допустимая мощность | 500 Вт (при температуре окружающей среды 50 °C) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | 7-16 Female |
| Механический наклон | 0-14° |
| Рабочая температура | -40-60 ℃ |
| Допустимая скорость ветра | 240 км/ч |
| Способ крепления | на трубу диаметром от 50 до 115 мм |
| Размеры, В x Ш x Г | 1930 x 270 x 140 мм |
| Масса | 14 кг ( + крепление 3,8 кг) |
Аналог: Kathrein 739506 — направленная панельная антенна UHF 380–430 МГц, VPol, 115°, 11,5 дБи, 500 Вт.
Документация
| Рабочий диапазон частот | 380 – 430 MHz |
|---|---|
| Усиление | 11.5 дБи |
| Ширина диаграммы направленности | 115° |
| КСВН | < 1.5 |
| Допустимая мощность | 500 Вт |
| Поляризация | Вертикальная |
| Размеры (В x Ш x Г) | 1930 x 270 x 140 мм |
- DATASHEET 416.82 КБ
