APX4101465AC Dual Polarization Sector Panel Antenna 410‑430 MHz XPol 65° 14.5dBi
Антенны базовых станций TETRA/UHF/VHF/LTE-450
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

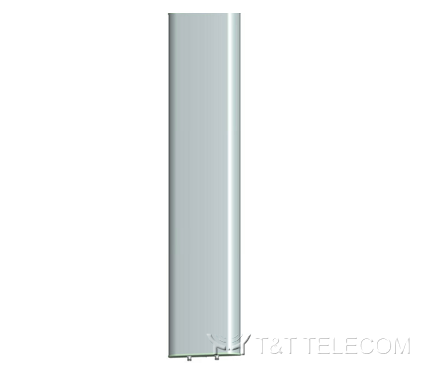

KADAMM APX4101465AC — секторная панельная антенна с двойной поляризацией ±45° для диапазона 410–430 МГц. Коэффициент усиления 14.5±0.5 dBi, ширина диаграммы направленности 65±5° в горизонтальной плоскости, максимальная мощность 400 Вт. Два разъёма 7-16 DIN female снизу, монтажный комплект для трубы входит в поставку.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Модель | APX4101465AC |
| Диапазон частот | 410–430 МГц |
| Поляризация | ±45° |
| Коэффициент усиления | 14.5±0.5 dBi |
| Электрический наклон | 0° |
| Ширина ДН по уровню половинной мощности | H-плоскость: 65±5°; E-плоскость: 18±3° |
| Развязка между портами | ≥25 дБ |
| Отношение фронт/тыл (180°±30°) | ≥25 дБ |
| Импеданс | 50 Ом |
| КСВН | <1.5 |
| Макс. мощность | 400 Вт |
| Заземление | По постоянному току (DC Grounding) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | (2x) 7-16 DIN female |
| Расположение разъёма | Снизу |
| Макс. скорость ветра | 200 км/ч |
| Рабочая температура | -50…+70 °C |
| Диаметр трубы | Ø50–Ø114 мм |
| Материал обтекателя | Стеклопластик |
| Размер антенны | 2000 × 499 × 196 мм |
| Размер упаковки | 2200 × 599 × 310 мм |
| Вес | ≤25 кг |
| Монтаж | На трубостойку (монтажный комплект входит в поставку) |
Документация
- DATASHEET 455.76 КБ
