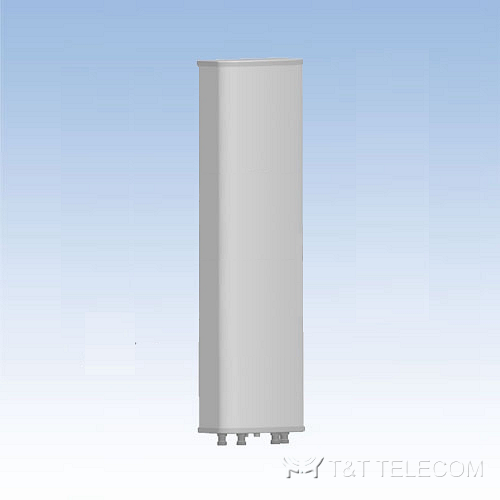

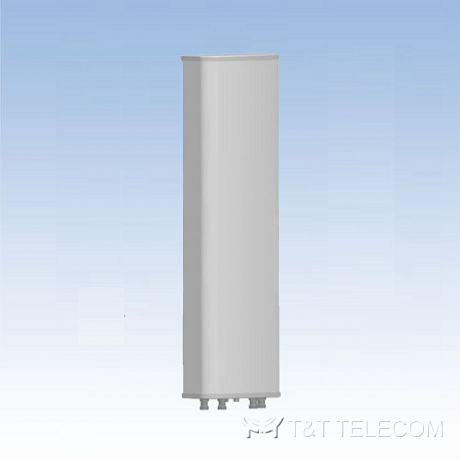

APXXT-3845-1185 Dual Polarization Panel Antenna 380‑450 MHz XPol 90° 11dBi NF
Направленные антенны 410-430 МГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXXT-3845-1185 — панельная антенна с двойной поляризацией ±45° (XPol) для диапазона 380–450 МГц. Ширина луча 85±3° в горизонтальной плоскости, усиление 11 дБи, допустимая мощность от 400 Вт. Разъёмы 2× N-Female, механический наклон 0–15°.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, МГц | 380-450 |
| Поляризация | ±45° |
| Коэффициент усиления, дБи | 11 |
| Электрический наклон, ° | 0 |
| Ширина ДН в горизонтальной плоскости, ° | 85±3 |
| Ширина ДН в вертикальной плоскости, ° | 38±3 |
| Отношение вперёд/назад, дБ | ≥15 |
| Кроссполяризационная развязка, дБ | ≥15（±60°≥10） |
| Развязка между портами, дБ | ≥22 |
| Импеданс, Ом | 50 |
| КСВН | ≤1.5 |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | ≤-150 dBc |
| Макс. мощность, Вт | ≥400 |
| Молниезащита | заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 2x N-Female |
| Положение разъёма | снизу |
| Высота / ширина / глубина, мм | 900*300*146 |
| Размер упаковки, мм | 1020*375*250 |
| Вес, кг | 10 |
| Материал обтекателя | UPVC |
| Цвет обтекателя | серый |
| Механический наклон, ° | 0-15 |
| Рабочая температура, °C | -40 ... +60 |
| Номинальная скорость ветра, м/с | 60 |
| Диаметр трубостойки, мм | ∅50-∅115 |
Предыдущая модель: KBT90DP11-04RT0-A.
Документация
- DATASHEET 593.96 КБ
