AD4150 Антенна дипольная 146‑174 МГц 4‑элементная, 8.15дБи
Дипольные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

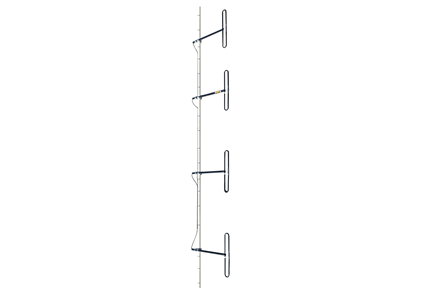

KADAMM AD4150 — четырёхэлементная дипольная антенна диапазона 146–174 МГц для базовых станций VHF. Усиление не менее 8,15 дБи, диаграмма 360°/18°, допустимая мощность 400 Вт. Выпускается с разъёмом N female или 7-16 DIN female.
Особенности
- Тип антенны – дипольная.
- Диапазон рабочих частот: 146-174 МГц
- Поляризация – вертикальная
- Коэффициент усиления, не менее 8,15 дБи
- Диаграмма направленности в горизонтальной/вертикальной плоскостях: 360°/18°
- Тип разъема – N-female (опционально 7-16 DIN female)
- Допустимая мощность 400 Вт
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | AD4150-NF антенна с разъемом N female |
| Модель | AD4150-DIN антенна с разъемом 7-16 DIN Female |
| Рабочий диапазон частот, МГц | 146-174 МГц |
| Усиление OMNI, не менее | 8.15 дБи |
| Полоса пропускания | 30 МГц |
| Импеданс | 50 Ом |
| КСВ, не хуже | < 1.5:1 |
| Поляризация | Вертикальная |
| Максимальная входная мощность | 400 Вт |
| Ширина диаграммы направленности в горизонтальной плоскости | 360° |
| Ширина диаграммы направленности в вертикальной плоскости | 18° |
| Тип разъема | N Female или 7/16 DIN Female (опция) |
| Размеры (Высота в сборе x Г) (макс.) | 4953 x 900 мм |
| Вес (антенна + зажимы) | 13 кг |
| Номинальная скорость ветра | 216 км/ч |
| Монтаж | На трубостойку диаметром 50-60 мм |
| Рабочая температура | от -50°C до +70°C |
| Молниезащита | Антенна полностью заземлена по постоянному току |
Предыдущая модель: AD4-150-8-300. Трубостойка в комплект поставки не входит и заказывается отдельно.
