Антенны базовых станций TETRA/UHF/VHF/LTE-450

Подбор по параметрам
Название



Страницы: Пред. 1 2 3 След.
Страницы: Пред. 1 2 3 След.

Антенны базовых станций TETRA/UHF/VHF/LTE-450 — стационарные антенны для транкинговой и профессиональной радиосвязи стандартов TETRA, TETRAPOL, MPT 1327, а также LPD/PMR, и для сетей LTE в диапазоне 450 МГц. В разделе — базовые коллинеарные антенны UHF диапазонов 380-385/390-395 МГц и 410-430/450-470 МГц, панельные, дипольные, внутренние потолочные антенны и антенны «волновой канал».

Частотные диапазоны

В странах Европы за службами безопасности закреплены диапазоны 380-385/390-395 МГц, для коммерческих организаций — 410-430/450-470 МГц и 870-876/915-921 МГц; в Азии (в частности, в Китае) для систем TETRA используется диапазон 806-870 МГц. В России для строительства систем TETRA выделены диапазоны 410-430 МГц (412-417/422-427 МГц) и 450-470 МГц (450-453/460-463 МГц), а также 457,4-459/467,4-469 МГц. Band 31 входит в состав LTE: по определению 3GPP это 452,5-457,5 и 462,5-467,5 МГц. В том же диапазоне исторически работали GSM-400 (передача 450,4-457,6 и 478,8-486,0 МГц, приём 460,4-467,6 и 488,8-496,0 МГц, разнос несущих 200 кГц, зона одной соты до 120 км) и NMT-450 (462,5-467,5 МГц).

На что смотреть при выборе

  • рабочий участок диапазона и ширина полосы антенны;
  • усиление и длина: коллинеарные антенны с большим усилением длиннее и сильнее сужают вертикальную диаграмму;
  • допустимая мощность передатчика и разъём (N или 7-16 female);
  • тип антенны под задачу: всенаправленная, панельная, дипольная решётка или Яги.

Подразделы

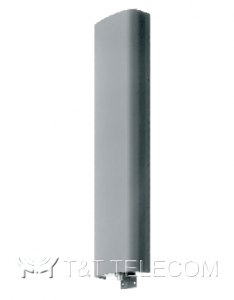

  • Панельные антенны
  • Вертикальные антенны

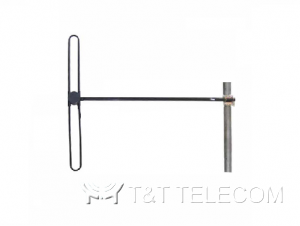

  • Дипольные антенны
  • Внутренние потолочные антенны

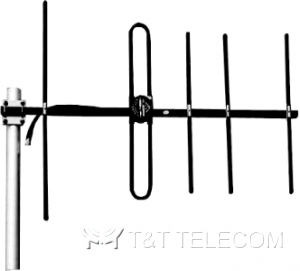

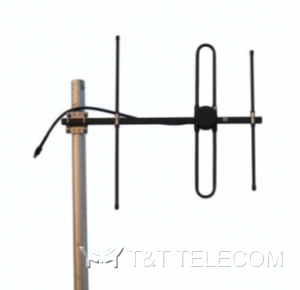

  • Антенны волновой канал (Яги)
  • Антенны LTE-450

Номенклатура

Рабочий диапазон частотМодельУсилениеДлинаМощностьРазъемПроизводительАртикулData Sheet
406 - 430 МГцAC-406430-9-5009 dBi3.205 м500 W7-16 femaleKadamm4064309KBT
406 - 430 МГцAC-406430-8-5008 dBi2.760 м500 WN femaleKadamm4064308KBT
410 - 430 МГцAC-6420016.8 dBi1.7 м250 WN-femaleKadammAC-642001

Базовые антенны стандарта TETRA 450-470 МГц

Рабочий диапазон частотМодельУсилениеДлинаМощностьРазъемПроизводительАртикулData Sheet
450 - 470 МГцAC-450470-8-5008 dBi (5.85 dBd)2.66 м500 WN-femaleKadamm4504708KBT
450 - 470 МГцAC-6460016.8 dBi1.55 м250 WN-femaleKadammAC-646001

Базовые антенны UHF

Рабочий диапазон частотМодельУсилениеДлинаМощностьРазъемПроизводительАртикулData Sheet
380 - 400 МГцAC-6390016.8dBi1.8 м250 WN-femaleKadammAC-639001

Примечание.

ДиапазонUplinkDownlinkПолоса, МГцОператорПримечания
(UL), МГц(DL), МГц
b31 – FDD LTE-450453,0 – 457,4463,0 – 467,42x4,4Теле2РФ кроме Республик Башкортостан, Саха (Якутия), Республики Ингушетия; Чеченской Республики, Ханты-Мансийского АО; Ненецкого АО; Чукотского АО; Республики Крым и г.Севастополя
453,0 – 457,4463,0 – 467,42x4,4МТСРеспублика Башкортостан

Дополнительные модели

В исходном описании раздела также указаны следующие антенны:

МодельДиапазонУсилениеМощностьРазъёмДлинаПримечание
AC-150-8-100134–173 МГц————всенаправленная антенна
AC6-450406–512 МГц6.0 dBi250 ВтN-female1450 ммвесь диапазон
AC6-420410–430 МГц6.8 dBi250 ВтN-female1450 мм
AC6-460450–470 МГц6.8 dBi250 ВтN-female1600 мм
AC6-390380–400 МГц6.8 dBi250 ВтN-female1300 мм
AC6-380-430—————упомянута без характеристик, уточняйте при запросе

Подбор и поставка

Подберём антенну базовой станции под вашу задачу: достаточно прислать основные требования (диапазоны или интерфейсы, параметры ответного оборудования, условия установки) или перечень артикулов. Поставляем как отдельные позиции, так и комплекты для проектов операторов связи, интеграторов и промышленных предприятий, при необходимости — вместе с сопутствующими кабелями, разъёмами и монтажными принадлежностями.
