I-ATO5-380/2700S Антенна indoor всенаправленная внутренняя широкополосная Linear H-pol 380-2700 МГц
Внутренние потолочные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

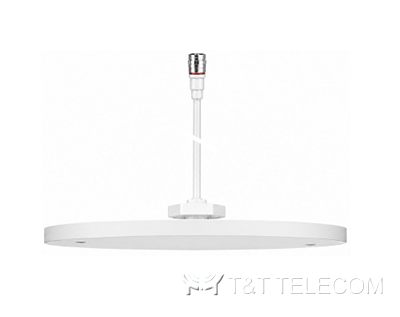

KADAMM I-ATO5-380/2700S — широкополосная всенаправленная потолочная антенна SISO для внутренних систем связи в диапазонах 380–520, 698–960 и 1710–2700 МГц. Линейная горизонтальная поляризация, усиление 4–6 dBi, низкий уровень PIM −153 dBc в верхних диапазонах. Корпус диаметром 300 мм и толщиной 13 мм крепится к потолку.
Рабочие поддиапазоны
- 380–520 МГц, усиление 4,0 dBi
- 698–960 МГц, усиление 4,0 dBi, PIM −153 dBc
- 1710–2700 МГц, усиление 6,0 dBi, PIM −153 dBc
Электрические характеристики
| Наименование (артикул) | I-ATO5-380/2700S (102...) | ||
| Рабочий диапазон частот (МГц) | 380-520 | 698-960 | 1710-2700 |
| Поляризация | Линейная, горизонтальная | ||
| Коэффициент усиления (dBi) | 4 | 4 | 6 |
| Ширина диаграммы направленности в горизонтальной плоскости | 360° (круговая) | ||
| Ширина диаграммы направленности в вертикальной плоскости | 120° | 90° | 80° |
| Волновое сопротивление | 50 | ||
| КСВН | ≤1.8 | ≤1.5 | ≤1.5 |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | — | ≤-153 dBc | ≤-153 dBc |
| Макс. мощность на входе при 50°C | 50 | ||
| Молниезащита | Антенна полностью заземлена по постоянному току | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | N Female или 4.3-10 Female |
| Длина кабеля, см (дюйм) | 30 (11.8) |
| Положение разъема | На оборотной стороне |
| Размеры, мм (дюйм) | Ø300 x 13 (11.8 x 0.5) |
| Вес антенны, кг (фунт) | ≤0.35 |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый (RAL 9003) |
| Влажность (%) | 5...95 |
| Рабочая температура, °C (°F) | от -40 до +60 (-40 до +140) |
| Применение | В помещении |
| Монтаж | Фиксируется гайкой и/или с помощью саморезов (2 шт.) |
Информация для заказа
Пример записи для заказа: I-ATO5-380/2700S или I-ATO5-380-2700S — внутренняя потолочная круговая антенна 380–520 МГц / 698–960 МГц / 1710–2700 МГц.
Документация
- DATASHEET 446.73 КБ
