Антенна Kathrein 739506 VPol Panel 380‑430 МГц 115° 11.5 dBi 7-16F

Антенна Kathrein 739506 VPol Panel 380‑430 МГц 115° 11.5 dBi 7-16F
Направленные антенны 410-430 МГц
ПроизводительKathrein
Ценапо запросу
Запросить цену

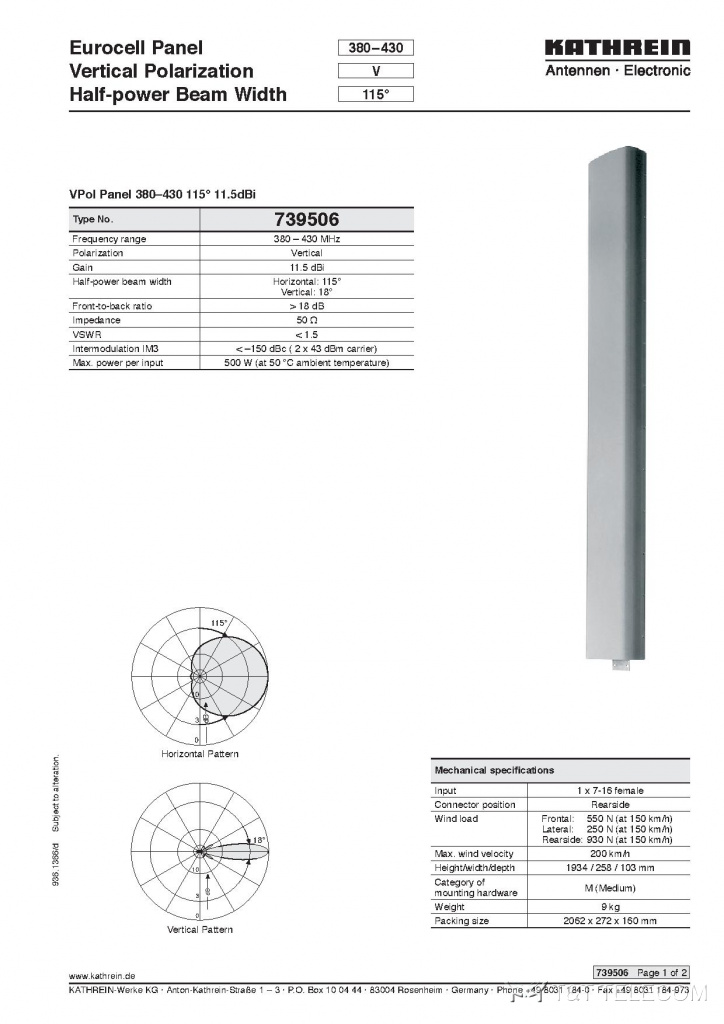

DataSheet (70 KB)
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Kathrein 739506 — направленная панельная антенна серии Eurocell Panel с вертикальной поляризацией для диапазона 380–430 МГц. Ширина луча половинной мощности 115° в горизонтальной и 18° в вертикальной плоскости, усиление 11,5 дБи, допустимая мощность 500 Вт. Разъём 7-16 Female, масса 9 кг.

Особенности

  • Eurocell Panel
  • Диапазон частот 380 – 430 МГц
  • Вертикальная поляризация V
  • Ширина луча половинной мощности 115°

Технические характеристики

ПараметрЗначение
Артикул739 506
Диапазон частот380 – 430 МГц
ПоляризацияВертикальная
Усиление11.5 дБи
Ширина диаграммы направленности на уровне -3 дБВ горизонтальной плоскости: 115° В вертикальной плоскости: 18°
Коэффициент обратного излучения> 18 дБ
Импеданс50 Ом
КСВН< 1.5
Уровень интермодуляционных продуктов 3-го порядка< –150 дБн (2 x 43 dBm)
Допустимая мощность500 Вт (при температуре окружающей среды 50 °C)

Механические характеристики

ПараметрЗначение
Разъем7-16 Female
Ветровая нагрузкаФронтальная: 550 Н (при 150 км/ч) Боковая: 250 Н (при 150 км/ч) Задняя сторона: 930 Н (при 150 км/ч)
Допустимая скорость ветра200 км/ч
Размеры, В x Ш x Г1934 x 258 x 103 мм
Масса9 кг
Размер упаковки2062 х 272 х 160 мм

Аналоги

  • KADAMM APVT-3843-12115 — направленная панельная антенна 380–430 МГц, VPol, 115°, 11,5 дБи, 500 Вт
  • KADAMM APVT-3850-1165 (PDF) — направленная панельная антенна 380–500 МГц, VPol, 65°, 11,5 дБи, 500 Вт
