K802454715 Dual Polarization Sector Panel Antenna 450‑470 MHz XPol 65° 14.5dBi 0° Fixed

Name: K802454715 Dual Polarization Sector Panel Antenna 450‑470 MHz XPol 65° 14.5dBi 0° Fixed
Brand: KADAMM

Направленные антенны 450-470 МГц

ПроизводительKADAMM

Ценапо запросу

DATASHEET

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

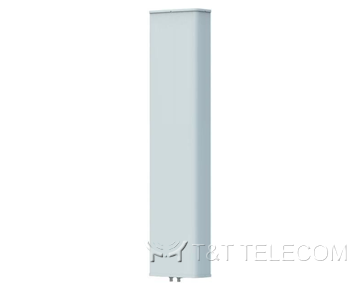

KADAMM K802454715 — секторная панельная антенна для базовых станций с двойной поляризацией ±45° (XPol) на диапазон 450–470 МГц, включая LTE-450. Ширина луча 65°, усиление 14,5 дБи, фиксированный электрический наклон 0°, IM3 ≤ −150 dBc. Разъёмы 2× 4.3-10 Female, допустимая мощность 500 Вт на вход.

Электрические характеристики

Параметр	Значение
Диапазон частот, МГц	450 – 470
Поляризация	±45°
Коэффициент усиления, дБи	14.5±0.7
Ширина ДН в горизонтальной плоскости по уровню 3 дБ, °	65±8
Ширина ДН в вертикальной плоскости по уровню 3 дБ, °	17±1.5
Отношение вперёд/назад, дБ	≥25
Кроссполяризационная развязка, дБ	≥15(±60°≥8)
Электрический наклон, °	0
Подавление первого верхнего бокового лепестка, дБ	≥15
КСВН	≤1.5
Развязка внутри системы, дБ	≥30
Интермодуляционные искажения IM3 (несущая 2×43 dBm)	≤-150 dBc
Импеданс, Ом	50
Макс. мощность на вход при 50 °C, Вт	500
Молниезащита	заземление по постоянному току

Механические характеристики

Параметр	Значение
Разъём	2x 4.3-10-Female
Положение разъёма	снизу
Размеры В x Ш x Г, мм	2080 x 499 x 198
Размер упаковки, мм	2380 x 565 x 250
Вес антенны, кг	26
Вес монтажного комплекта, кг	5.4
Вес в упаковке, кг	38
Ветровая нагрузка при 150 км/ч (фронтальная / боковая / с тыла), Н	740/240/990
Макс. скорость ветра, км/ч	216
Материал обтекателя	стекловолокно
Цвет обтекателя	серый
Механический наклон, °	0—10
Рабочая температура, °C	-50 — 65
Монтаж на трубостойку диаметром, мм	Ø50–Ø115

Документация

Техническое описание K802454715 (PDF)
