APXXT-3850-1565 Dual Polarization Sector Panel Antenna 380‑500 MHz XPol 65° 15dBi, 3°
Направленные антенны 400-490 МГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

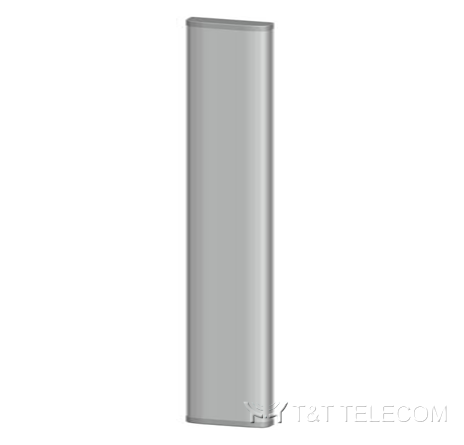

KADAMM APXXT-3850-1565 — секторная панельная антенна с двойной поляризацией ±45° (XPol) для диапазона 380–500 МГц. Усиление 14–14,5 дБи, ширина луча 65° (68–72° по поддиапазонам), фиксированный электрический наклон 3°, допустимая мощность от 500 Вт. Разъёмы 2× 7/16 DIN Female.
Электрические характеристики
| Диапазон частот, МГц | 380-450 | 450-500 |
| Поляризация | ±45° | |
| Коэффициент усиления, дБи | 14 | 14,5 |
| Электрический наклон, ° | 3 | |
| Ширина ДН в горизонтальной плоскости, ° | 72 | 68 |
| Ширина ДН в вертикальной плоскости, ° | 19 | 17 |
| Отношение вперёд/назад, дБ | ≥25 | |
| Подавление первого верхнего бокового лепестка, дБ | ≥15 | |
| Кроссполяризационная развязка, дБ | ≥15（±60°≥8） | |
| Развязка между портами, дБ | ≥28 | |
| Импеданс, Ом | 50 | |
| КСВН | ≤1.5 | |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | ≤-150 dBc | |
| Макс. мощность, Вт | ≥500 | |
| Молниезащита | заземление по постоянному току | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 2*7/16DIN Female |
| Положение разъёма | снизу |
| Высота / ширина / глубина, мм | 2050*450*145 |
| Размер упаковки, мм | 2300*525*260 |
| Вес, кг | 20 |
| Вес кронштейна, кг | 4 |
| Материал и цвет обтекателя | стекловолокно / серый |
| Механический наклон, ° | 0-10 |
| Рабочая температура, °C | -40-60 |
| Номинальная скорость ветра, м/с | 60 |
| Диаметр трубостойки, мм | ∅50-∅115 |
| Монтажный комплект | M-900ZA |
Предыдущая модель: K2B2T65DP15Т045AT3Т.F.
