APVT-4547-1565 VPol Panel Antenna 450‑470 MHz 65° 15dBi
Антенны базовых станций TETRA/UHF/VHF/LTE-450
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

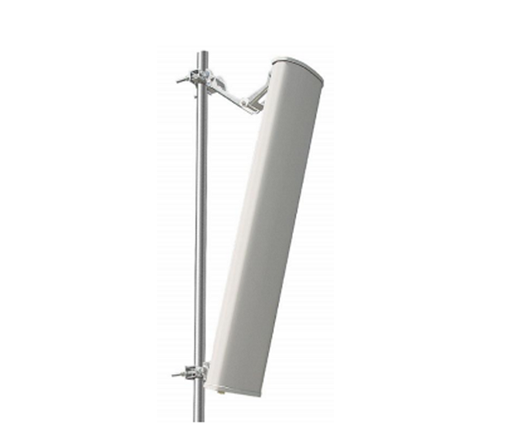

KADAMM APVT-4547-1565 — направленная панельная антенна UHF-диапазона 450–470 МГц с вертикальной поляризацией. Коэффициент усиления 15 дБи, ширина диаграммы направленности 65° в горизонтальной плоскости, максимальная допустимая мощность 250 Вт. Разъём 7-16 DIN Female, механический наклон регулируется в пределах 0°–15°.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 450–470 МГц |
| Настроенная полоса пропускания | Весь диапазон |
| Поляризация | Вертикальная |
| Коэффициент усиления | 15 дБи |
| Ширина ДН в горизонтальной плоскости | 65° (тип.) |
| Ширина ДН в вертикальной плоскости | 15° (тип.) |
| Коэффициент подавления обратного излучения (F/B) | ≥20 дБ |
| Импеданс | 50 Ом |
| КСВН | <1.5 |
| Электрический наклон | Отсутствует |
| Макс. мощность на входе | 250 Вт |
| Молниезащита | Антенна полностью заземлена по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Конструкция | Антенна полностью закрыта обтекателем |
| Разъём | 7-16 DIN Female |
| Положение разъёма | Нижний |
| Механический наклон | 0°–15° (регулируемый) |
| Макс. скорость ветра | 55 м/с |
| Рабочая температура | от -40 до +60 °C |
| Монтаж | На трубу мачты диаметром от Ø40 до Ø90 мм |
| Материал обтекателя | НПВХ |
| Цвет обтекателя | Серый |
| Размер антенны | 2600 × 499 × 164 мм |
| Вес, включая кронштейн | ≤ 35 кг |
| Комплектность | Монтажные принадлежности входят в комплект поставки |
| Код | 123587 |
Документация
- DATASHEET 357.89 КБ
