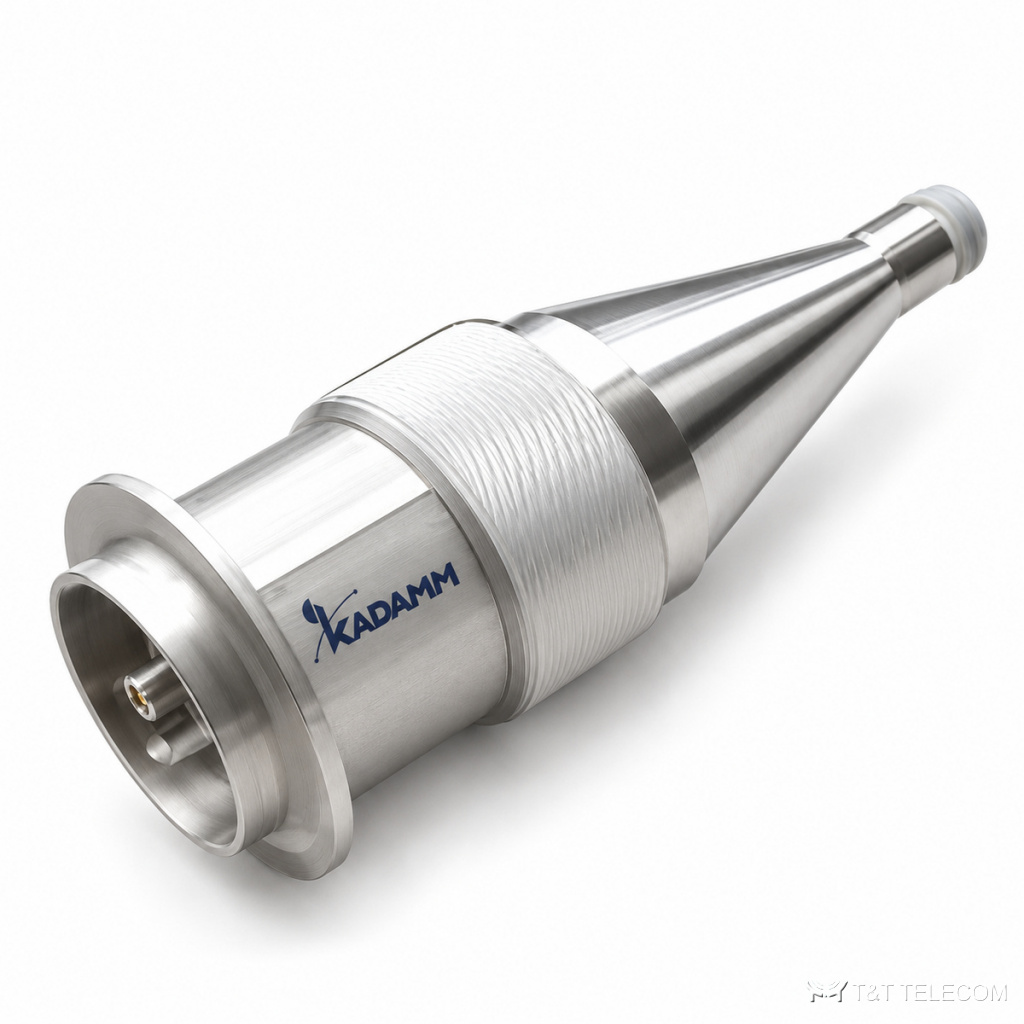

Серия KADAMM ПК — серия из 11 коаксиальных переходников, до 50 ГГц. С переходниками ПК прибор, кабель и устройство с разными соединителями собираются в один тракт. Коротко о ПК: диапазон до 50 ГГц; соединители по таблице исполнений; КСВН 1,1–1,25.
Область применения
- Монтаж СВЧ-трактов, где встречаются разные серии разъёмов, — ПК.
- Измерительные стенды и ВАЦ — согласование портов приборов через ПК.
- Лаборатории и производство — быстрая смена типа соединителя с ПК.
Исполнения серии ПК
| Артикул | Частоты, ГГц | КСВН | Порт 1 | Порт 2 |
|---|---|---|---|---|
| KADAMM ПК-2,4(р)-2,4(в) | 0-50 | 1,25 | 2,4-F | 2,4-M |
| KADAMM ПК-2,92(в)-SMA(в)-26,5 | 0-26,5 | 1,25 | 2,92-M | SMA (в) |
| KADAMM ПК-2,92(в)-SMA(р)-26,5 | 0-26,5 | 1,25 | 2,92-M | SMA (р) |
| KADAMM ПК-2,92(р)-SMA(в)-26,5 | 0-26,5 | 1,25 | 2,92-F | SMA (в) |
| KADAMM ПК-2,92(р)-SMA(р)-26,5 | 0-26,5 | 1,25 | 2,92-F | SMA (р) |
| KADAMM ПК-N(в)-N(р)-18 | 0-18 | 1,1 | N (в) | N (р) |
| KADAMM ПК-N(в)-SMA(в) | 0-18 | 1,1 | N (в) | SMA (в) |
| KADAMM ПК-N(в)-SMA(р) | 0-18 | 1,1 | N (в) | SMA (р) |
| KADAMM ПК-N(р)-SMA(в) | 0-18 | 1,1 | N (р) | SMA (в) |
| KADAMM ПК-N(р)-SMA(р) | 0-18 | 1,1 | N (р) | SMA (р) |
| KADAMM ПК-SMA(в)-SMA(р)-18 | 0-18 | 1,1 | SMA (в) | SMA (р) |
Подбор исполнения
- Полоса модели ПК должна перекрывать рабочие частоты (серия: до 50 ГГц).
- КСВН моделей ПК — от 1,1 до 1,25: чем ниже, тем меньше отражение в тракте.
- Соединители ПК — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ПК по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ПК?
По таблице исполнений ПК: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПК?
У ПК — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ПК?
Диапазон серии ПК — до 50 ГГц; полоса конкретной модели — в таблице исполнений.
