Коаксиальный переходник KADAMM ПК-SSMP-MMCX — до 65 ГГц, соединители SSMP
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

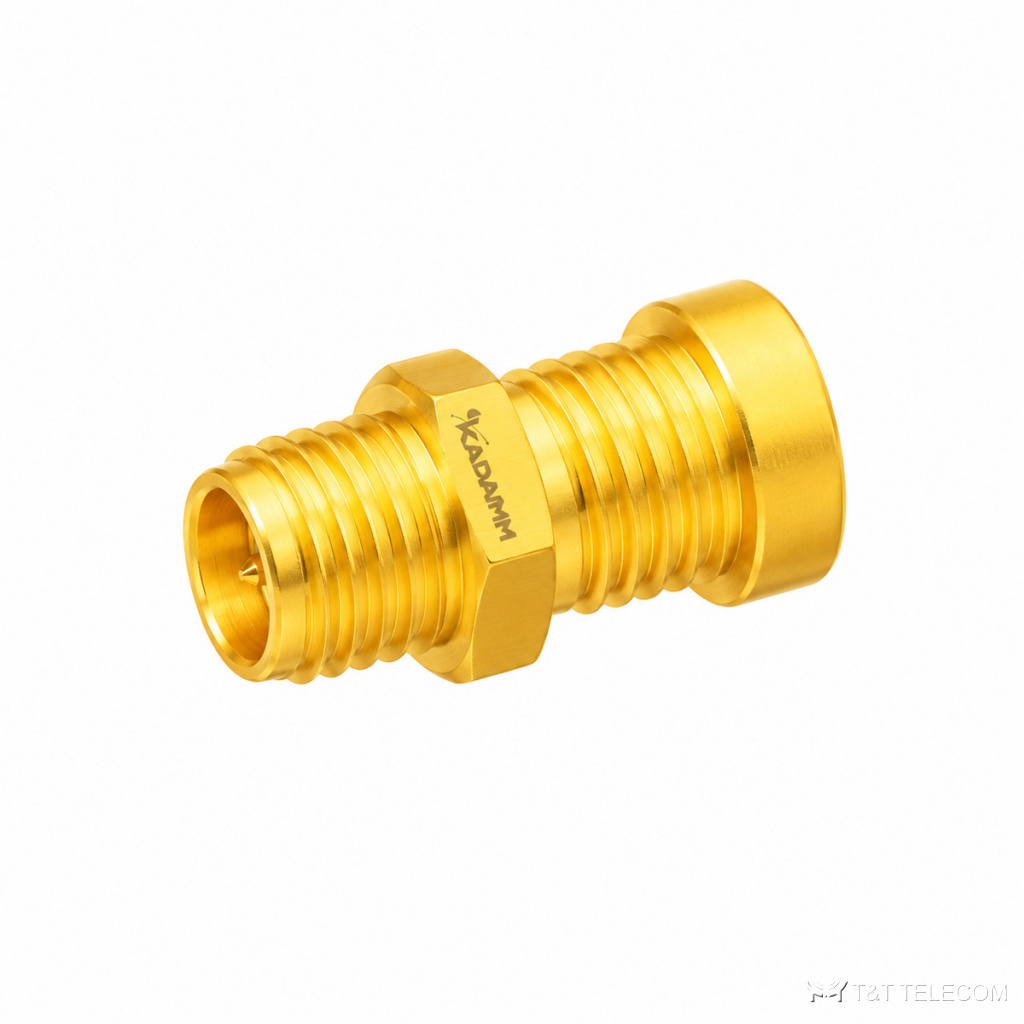

Серия KADAMM ПК-SSMP-MMCX — коаксиальный переходник, до 65 ГГц. ПК-SSMP-MMCX соединяют тракты с разными типами разъёмов без заметных потерь и отражений. Коротко о ПК-SSMP-MMCX: диапазон до 65 ГГц; соединители SSMP.
Область применения
- Монтаж СВЧ-трактов, где встречаются разные серии разъёмов, — ПК-SSMP-MMCX.
- Измерительные стенды и ВАЦ — согласование портов приборов через ПК-SSMP-MMCX.
- Лаборатории и производство — быстрая смена типа соединителя с ПК-SSMP-MMCX.
Технические характеристики
| Артикул |
|---|
| KADAMM ПК-SSMP(в)-MMCX(р)-П |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–65 |
| КСВН, не более | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) |
| Описание | SSMP (в) – MMCX (р), через панель (на гайке) |
| Внешний проводник (материал / покрытие) | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| Резьба | M4×0,5 |
Как выбрать модель
- Полоса модели ПК-SSMP-MMCX должна перекрывать рабочие частоты (серия: до 65 ГГц).
- Соединители ПК-SSMP-MMCX — SSMP; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПК-SSMP-MMCX подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ПК-SSMP-MMCX?
К карточке ПК-SSMP-MMCX приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПК-SSMP-MMCX?
По таблице исполнений ПК-SSMP-MMCX: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПК-SSMP-MMCX?
У ПК-SSMP-MMCX — SSMP; точный тип и пол разъёма указан в таблице для каждой модели.
