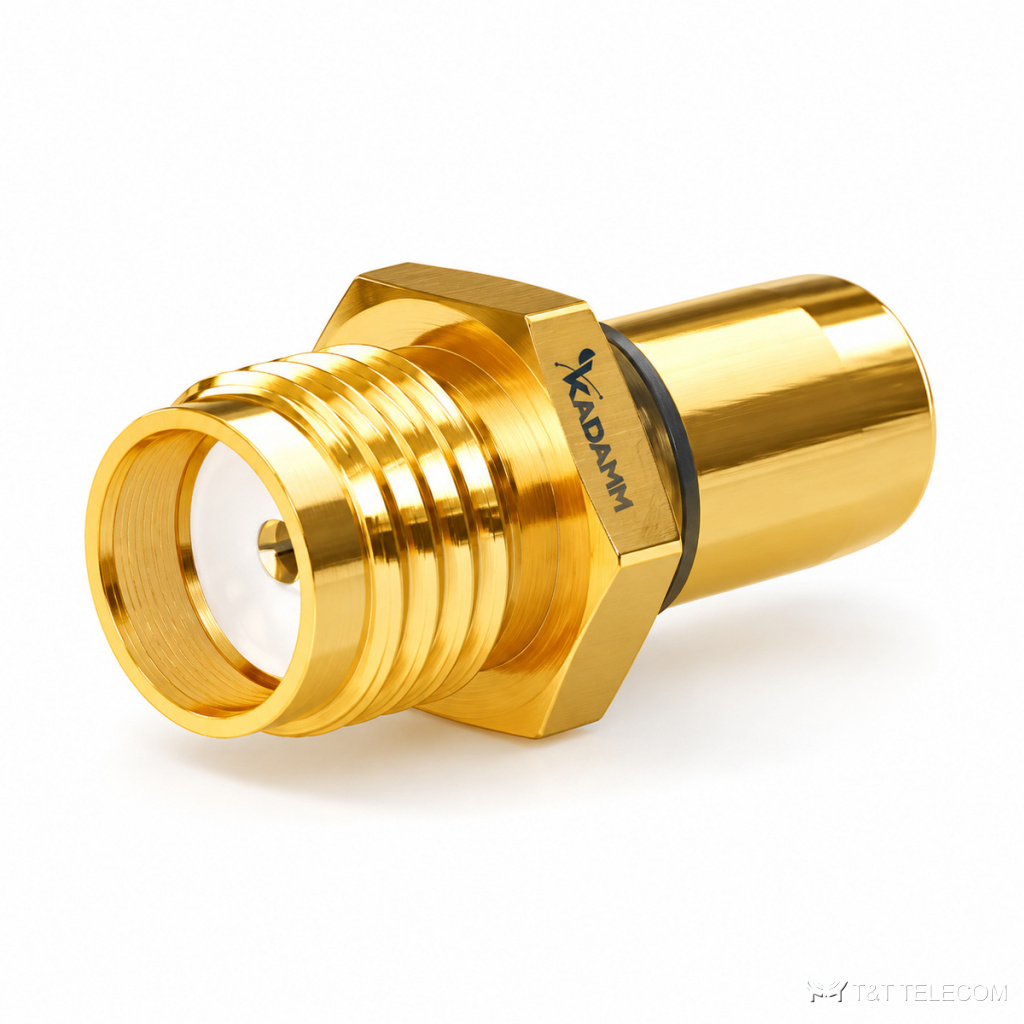

Серия KADAMM ПК-SMA-SBMA — серия из 5 коаксиальных переходников, до 18 ГГц. ПК-SMA-SBMA соединяют тракты с разными типами разъёмов без заметных потерь и отражений. Основное о ПК-SMA-SBMA: диапазон до 18 ГГц; соединители SMA.
Область применения
- Монтаж СВЧ-трактов, где встречаются разные серии разъёмов, — ПК-SMA-SBMA.
- Измерительные стенды и ВАЦ — согласование портов приборов через ПК-SMA-SBMA.
- Лаборатории и производство — быстрая смена типа соединителя с ПК-SMA-SBMA.
Исполнения серии ПК-SMA-SBMA
| Артикул | Описание | Резьба | Фланец, отверстий |
|---|---|---|---|
| KADAMM ПК-SMA(в)-SBMA(в) | SMA (в) – SBMA (в) | — | — |
| KADAMM ПК-SMA(р)-SBMA(в) | SMA (р) – SBMA (в) | 1/4-36UNS-2A | — |
| KADAMM ПК-SMA(р)-SBMA(в)-L | SMA (р) – SBMA (в), фланцевый | 1/4-36UNS-2A | 2 |
| KADAMM ПК-SMA(р)-SBMA(р) | SMA (р) – SBMA (р) | 1/4-36UNS-2A | — |
| KADAMM ПК-SMA(р)-SBMA(р)-L | SMA (р) – SBMA (р), фланцевый | 1/4-36UNS-2A | 2 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,05 + 0,012·f |
| Внешний проводник (материал / покрытие) | латунь с золочением или нержавеющая сталь |
На что смотреть при выборе
- Полоса модели ПК-SMA-SBMA должна перекрывать рабочие частоты (серия: до 18 ГГц).
- Соединители ПК-SMA-SBMA — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ПК-SMA-SBMA по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ПК-SMA-SBMA?
К карточке ПК-SMA-SBMA приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПК-SMA-SBMA?
По таблице исполнений ПК-SMA-SBMA: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПК-SMA-SBMA?
У ПК-SMA-SBMA — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
