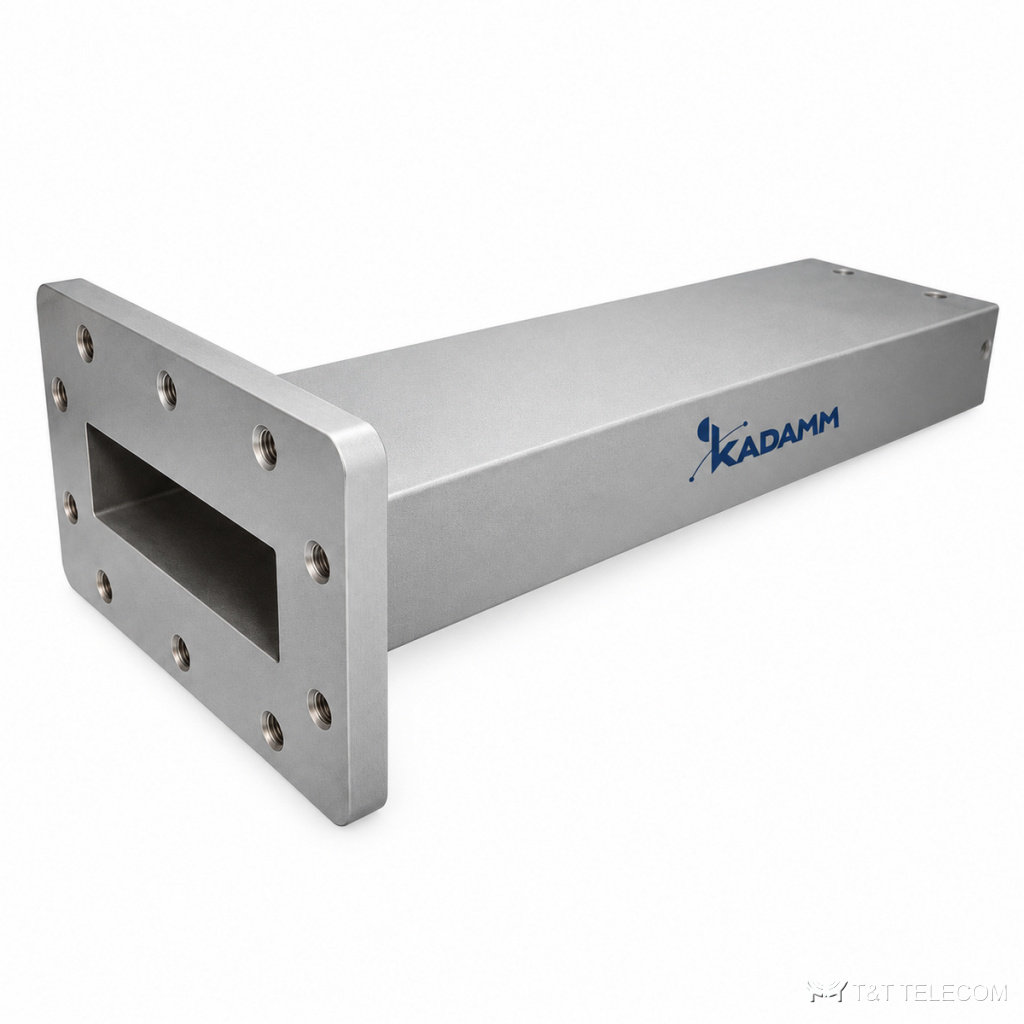

Серия рассогласованных нагрузок KADAMM НР — 410 МГц – 112 ГГц, соединители по таблице исполнений, 27 моделей

Серия рассогласованных нагрузок KADAMM НР — 410 МГц – 112 ГГц, соединители по таблице исполнений, 27 моделей
Нагрузки СВЧ коаксиальные
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM НР — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM НР — серия из 27 рассогласованных нагрузок, 410 МГц – 112 ГГц. С НР имитируют рассогласованную нагрузку с известным КСВН. Основное о НР: диапазон 410 МГц – 112 ГГц; соединители по таблице исполнений.

Для каких задач

  • Проверка усилителей на устойчивость — НР.
  • Метрология отражения — НР.
  • Испытания трактов — НР.

Исполнения серии НР

АртикулЧастоты, ГГцВолноводФланецМатериалДлина, мм
KADAMM НР-WR1073,8-112WR10FUGPмедь35
KADAMM НР-WR1126,57-9,99WR112FBPмедь100
KADAMM НР-WR11500,64-0,98WR1150FDPалюминий1100
KADAMM НР-WR1260,5-91,9WR12FUGPмедь38
KADAMM НР-WR1375,38-8,17WR137FDPмедь180
KADAMM НР-WR1549,8-75,8WR15FUGPмедь40
KADAMM НР-WR15000,49-0,75WR1500FDPалюминий1300
KADAMM НР-WR1594,64-7,05WR159FDPалюминий135
KADAMM НР-WR18000,41-0,62WR1800FDPалюминий1600
KADAMM НР-WR1873,94-5,99WR187FDPалюминий170
KADAMM НР-WR1939,2-59,6WR19FUGPмедь40
KADAMM НР-WR2232,9-50,1WR22FUGPмедь40
KADAMM НР-WR2293,22-4,90WR229FDPалюминий275
KADAMM НР-WR2826,5-40,0WR28FBPмедь40
KADAMM НР-WR2842,60-3,95WR284FDPалюминий278
KADAMM НР-WR3421,7-33,0WR34FBPмедь55
KADAMM НР-WR3402,17-3,30WR340FDPалюминий350
KADAMM НР-WR4217,6-26,7WR42FBPмедь60
KADAMM НР-WR4301,72-2,61WR430FDPалюминий470
KADAMM НР-WR5114,5-22,0WR51FBPмедь75
KADAMM НР-WR5101,45-2,20WR510FDPалюминий550
KADAMM НР-WR6211,9-18,0WR62FBPмедь90
KADAMM НР-WR6501,13-1,73WR650FDPалюминий570
KADAMM НР-WR759,84-15,0WR75FBPмедь90
KADAMM НР-WR7700,96-1,46WR770FDPалюминий680
KADAMM НР-WR908,20-12,40WR90FBPмедь100
KADAMM НР-WR9750,75-1,15WR975FDPалюминий660

Общие характеристики

ПараметрЗначение
КСВН, не более1,2/1,5/2

На что смотреть при выборе

  • Полоса модели НР должна перекрывать рабочие частоты (серия: 410 МГц – 112 ГГц).
  • Соединители НР — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM НР по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на НР?
К карточке НР приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии НР?
По таблице исполнений НР: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у НР?
У НР — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
