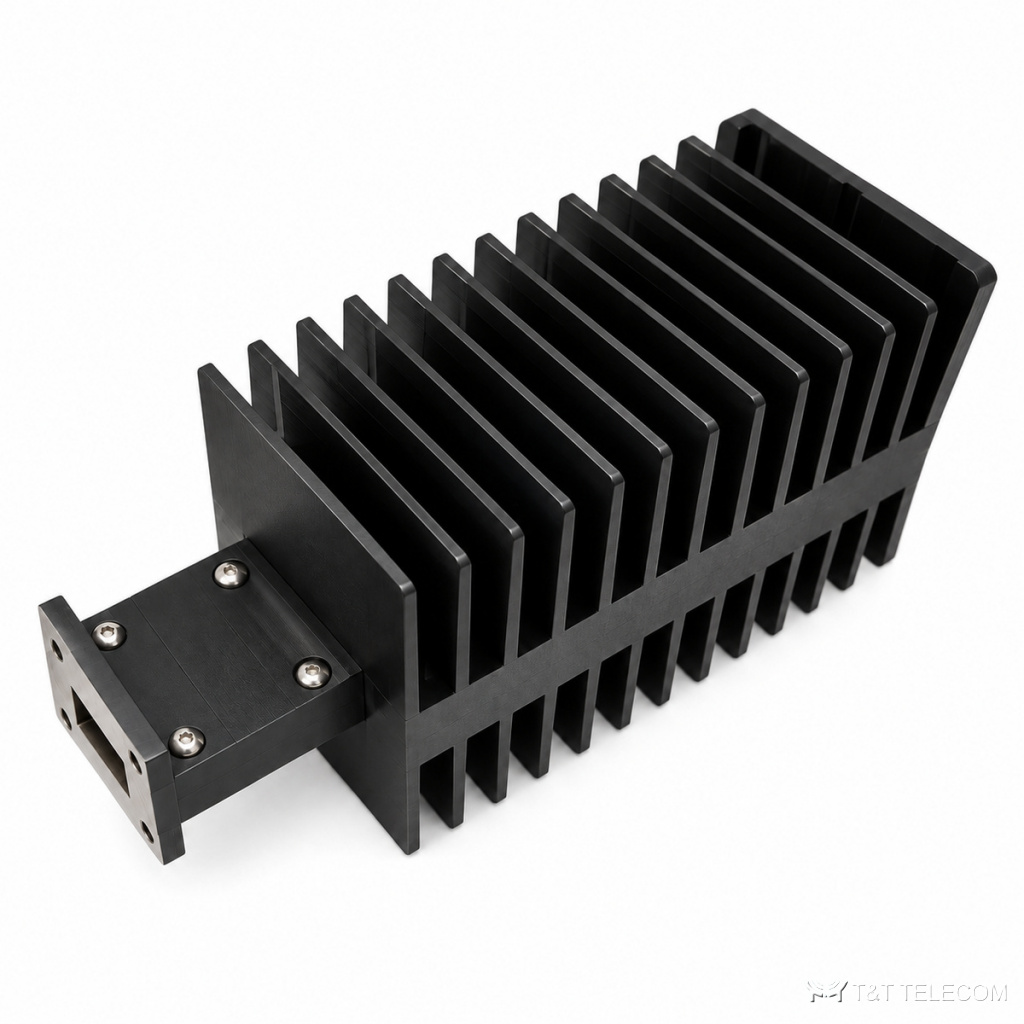

Серия рассогласованных нагрузок KADAMM НР-Ш — до 10 ГГц, соединители N, 25 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НР-Ш — серия из 25 рассогласованных нагрузок, до 10 ГГц. НР-Ш создают заданное отражение для проверки устойчивости и калибровки. Коротко о НР-Ш: диапазон до 10 ГГц; соединители N; КСВН 1–7; мощность 25–300 Вт.
Для каких задач
- Проверка усилителей на устойчивость — НР-Ш.
- Метрология отражения — НР-Ш.
- Испытания трактов — НР-Ш.
Исполнения серии НР-Ш
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Температура, °C |
|---|---|---|---|---|---|
| KADAMM НР-1 | — | — | — | — | — |
| KADAMM НР-1-30-500-Y-Z-A(B) | 0,03–0,5 | 100 | 1–6 (±7%) | N, SMA, 7/16 | -55–+125 |
| KADAMM НР-1-500-800-Y-Z-A(B) | 0,5–0,8 | 100 | 1–6 (±7%) | N, SMA, 7/16 | -55–+125 |
| KADAMM НР-1-800-2200-Y-Z-A(B) | 0,8–2,2 | 100 | 1–6 (±7%) | N, SMA, 7/16 | -55–+125 |
| KADAMM НР-15 | — | — | — | — | — |
| KADAMM НР-15-30-500-Y-Z-A(B) | 0,03–0,5 | 150 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-15-500-800-Y-Z-A(B) | 0,5–0,8 | 150 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-15-800-2200-Y-Z-A(B) | 0,8–2,2 | 150 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-2-30-500-Y-Z | 0,03–0,5 | 200 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-2-500-800-Y-Z | 0,5–0,8 | 200 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-2-800-2200-Y-Z | 0,8–2,2 | 200 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-2-9000-10000-Y-NF | 9–10 | 200 | 1,5±0,3, 1,8±0,4, 2,0±0,4, 2,5±0,3, 3,0±0,5 | N | -55–+125 |
| KADAMM НР-25-30-500-Y-Z | 0,03–0,5 | 250 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-25-500-800-Y-Z | 0,5–0,8 | 250 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-25-600-3900-2,5-SF | 0,6–3,9 | 25 | 2,5±0,2 | SMA | -55–+125 |
| KADAMM НР-25-800-2200-Y-Z | 0,8–2,2 | 250 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-3-30-500-Y-Z | 0,03–0,5 | 300 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-3-500-800-Y-Z | 0,5–0,8 | 300 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-3-800-2200-Y-Z | 0,8–2,2 | 300 | 1–6 (±7%) | N, SMA | -55–+125 |
| KADAMM НР-30-600-3900-3-S | 0,6–3,9 | 30 | 3±0,5 | SMA | -55–+125 |
| KADAMM НР-50 | — | — | — | — | — |
| KADAMM НР-50-0-8000-3-N | 0–8 | 50 | 3±0,3 | N | -55–+125 |
| KADAMM НР-50-30-500-Y-Z-A(B) | 0,03–0,5 | 50 | 1–6 (±7%) | N, SMA, 7/16 | -55–+125 |
| KADAMM НР-50-500-800-Y-Z-A(B) | 0,5–0,8 | 50 | 1–6 (±7%) | N, SMA, 7/16 | -55–+125 |
| KADAMM НР-50-800-2200-Y-Z-A(B) | 0,8–2,2 | 50 | 1–6 (±7%) | N, SMA, 7/16 | -55–+125 |
Как выбрать модель
- Сначала выбирают строку НР-Ш по частоте — серия перекрывает до 10 ГГц.
- КСВН моделей НР-Ш — от 1 до 7: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей НР-Ш — от 25 до 300 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители НР-Ш — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM НР-Ш подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия НР-Ш?
Диапазон серии НР-Ш — до 10 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на НР-Ш?
К карточке НР-Ш приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии НР-Ш?
По таблице исполнений НР-Ш: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
