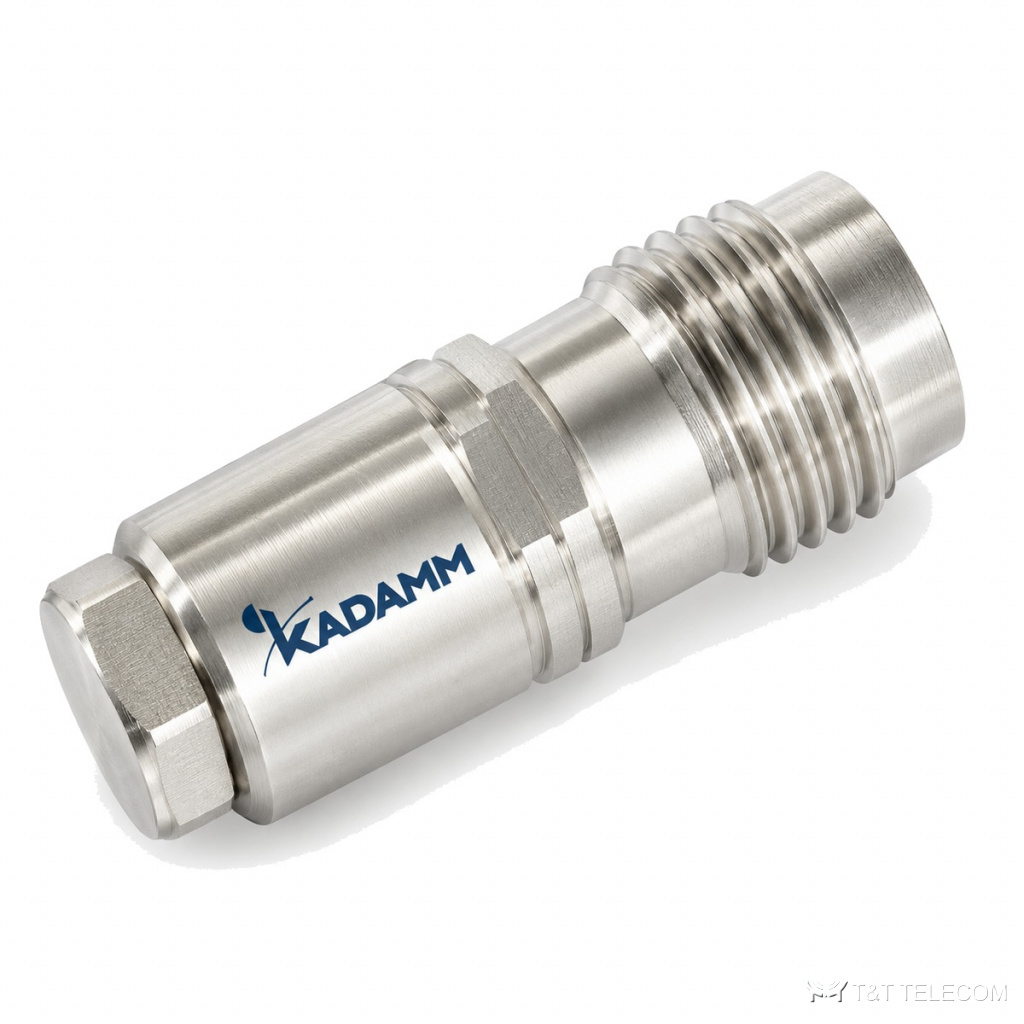

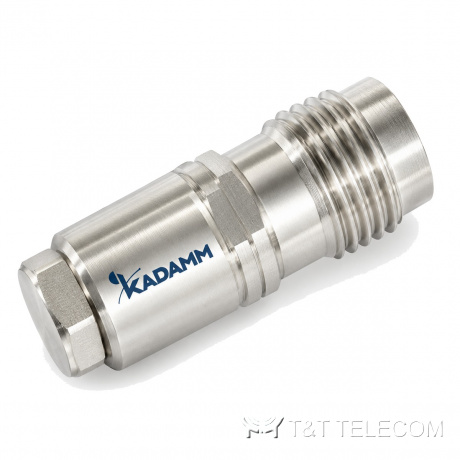

Серия согласованных нагрузок СВЧ KADAMM НК — до 110 ГГц, соединители N, 160 моделей

Name: Серия согласованных нагрузок СВЧ KADAMM НК — до 110 ГГц, соединители N, 160 моделей
Brand: KADAMM
SKU: KADAMM НК

Нагрузки СВЧ коаксиальные

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM НК — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM НК — серия из 160 согласованных нагрузок СВЧ, до 110 ГГц. НК поглощают мощность на свободном порту и служат эталоном согласования. Основное о НК: диапазон до 110 ГГц; соединители N; КСВН 1,15–1,75; мощность 0,5–2000 Вт.

Область применения

Калибровка и измерения — НК.
Закрытие свободных портов делителей и ответвителей — НК.
Эквивалент антенны при настройке — НК.

Исполнения серии НК

Артикул	Частоты, ГГц	Средняя мощность, Вт	КСВН	Соединитель	Размер (вилка), мм	Размер (розетка), мм	Температура, °C	Импульсная мощность, Вт	Длительность импульса, мкс
KADAMM НК-110-1-1,0	0–110	1	1,60	1,0 мм	Ф7,5×13,7	Ф7,5×13,7	-55–+125	—	—
KADAMM НК-12,4-10-N	0–12,4	10	1,35	N	Ф30×69,5	Ф30×64,5	-55–+125	1000	5
KADAMM НК-12,4-10-SMA	0–12,4	10	1,35	SMA	Ф15,8×39,5	-	-55–+125	500	5
KADAMM НК-12,4-10-SMP	0–12,4	10	1,35	SMP	Ф14,5×15,4	-	-55–+125	-	-
KADAMM НК-12,4-10-TNC	0–12,4	10	1,35	TNC	Ф30×33,5	-	-55–+125	-	-
KADAMM НК-12,4-100-N	0–12,4	100	1,25	N	Ф64×141	Ф64×136	-55–+125	5000	5
KADAMM НК-12,4-100-SMA	0–12,4	100	1,25	SMA	Ф64×141	Ф64×140,5	-55–+125	1000	5
KADAMM НК-12,4-150-N	0–12,4	150	1,35	N	192×120×110	-	-55–+125	5000	5
KADAMM НК-12,4-2-N	0–12,4	2	1,30	N	Ф16,5×30	Ф16,5×28	-55–+125	—	—
KADAMM НК-12,4-2-SMA	0–12,4	2	1,25	SMA	Ф9×20	Ф9×19	-55–+125	—	—
KADAMM НК-12,4-2-SSMA	0–12,4	2	1,25	SSMA	Ф9×22,5	Ф9×21	-55–+125	—	—
KADAMM НК-12,4-2-TNC	0–12,4	2	1,35	TNC	Ф25×68	Ф12,7×24	-55–+125	—	—
KADAMM НК-12,4-20-N	0–12,4	20	1,35	N	-	-	-55–+125	5000	5
KADAMM НК-12,4-20-SMA	0–12,4	20	1,35	SMA	Ф38×39,5	-	-55–+125	500	5
KADAMM НК-12,4-200-N	0–12,4	200	1,35	N	243×120×110	-	-55–+125	5000	5
KADAMM НК-12,4-25-N	0–12,4	25	1,35	N	Ф44×74	-	-55–+125	5000	5
KADAMM НК-12,4-25-SMA	0–12,4	25	1,25	SMA	Ф38×51,5	-	-55–+125	500	5
KADAMM НК-12,4-250-N	0–12,4	250	1,35	N	294×120×110	-	-55–+125	5000	5
KADAMM НК-12,4-300-N	0–12,4	300	1,35	N	345×120×110	340×120×110	-55–+125	5000	5
KADAMM НК-12,4-400-N	0–12,4	400	1,35	N	447×120×110	-	-55–+125	5000	5
KADAMM НК-12,4-5-N	0–12,4	5	1,30	N	Ф16,5×36	-	-55–+125	500	5
KADAMM НК-12,4-5-SMA	0–12,4	5	1,25	SMA	Ф19×20	-	-55–+125	500	5
KADAMM НК-12,4-50-N	0–12,4	50	1,35	—	Ф64×90	Ф64×85	-55–+125	5000	5
KADAMM НК-12,4-50-SMA	0–12,4	50	1,25	—	Ф38×81,5	Ф64×89,5	-55–+125	500	5
KADAMM НК-12,4-50-TNC	0–12,4	50	1,35	—	Ф64×88,5	Ф64×84,5	-55–+125	5000	5
KADAMM НК-12,4-500-N	0–12,4	500	1,35	N	549×120×110	-	-55–+125	5000	5
KADAMM НК-12,4-600-N	0–12,4	600	1,35	N	549×120×110	544×120×110	-55–+125	5000	5
KADAMM НК-18-1-SMA	0–18	1	1,25	SMA	Ф6,3×14,9	Ф6,3×13,8	-55–+125	—	—
KADAMM НК-18-1-SSMA	0–18	1	1,25	SSMA	Ф6,3×16	-	-55–+85	—	—
KADAMM НК-18-10-N	0–18	10	1,40	N	Ф30×69,5	Ф30×64,5	-55–+125	1000	5
KADAMM НК-18-10-SMA	0–18	10	1,40	SMA	Ф15,8×39,5	-	-55–+125	500	5
KADAMM НК-18-10-SMP	0–18	10	1,50	SMP	Ф14,5×15,4	-	-55–+125	-	-
KADAMM НК-18-10-TNC	0–18	10	1,40	TNC	Ф30×33,5	-	-55–+125	-	-
KADAMM НК-18-100-N	0–18	100	1,35	N	Ф64×141	Ф64×136	-55–+125	1000	5
KADAMM НК-18-100-SMA	0–18	100	1,35	SMA	Ф64×141	Ф64×140,5	-55–+125	500	5
KADAMM НК-18-150-N	0–18	150	1,45	N	192×120×110	-	-55–+125	1000	5
KADAMM НК-18-2-N	0–18	2	1,20	N	длина 18	длина 23,6	-55–+125	—	—
KADAMM НК-18-2-SMA	0–18	2	1,15	SMA	длина 12,3	длина 12,6	-55–+125	—	—
KADAMM НК-18-2-SSMA	0–18	2	1,30	SSMA	Ф9×22,5	Ф9×21	-55–+125	—	—
KADAMM НК-18-2-TNC	0–18	2	1,40	TNC	Ф25×68	Ф12,7×24	-55–+125	—	—
KADAMM НК-18-20-N	0–18	20	1,40	N	-	-	-55–+125	1000	5
KADAMM НК-18-20-SMA	0–18	20	1,40	SMA	Ф38×39,5	-	-55–+125	500	5
KADAMM НК-18-200-N	0–18	200	1,40	N	243×120×110	-	-55–+125	1000	5
KADAMM НК-18-25-N	0–18	25	1,40	N	Ф44×74	-	-55–+125	1000	5
KADAMM НК-18-25-SMA	0–18	25	1,30	SMA	Ф38×51,5	-	-55–+125	500	5
KADAMM НК-18-250-N	0–18	250	1,45	N	294×120×110	-	-55–+125	1000	5
KADAMM НК-18-300-N	0–18	300	1,45	N	345×120×110	340×120×110	-55–+125	1000	5
KADAMM НК-18-400-N	0–18	400	1,45	N	447×120×110	-	-55–+125	1000	5
KADAMM НК-18-5-N	0–18	5	1,40	N	Ф16,5×36	-	-55–+125	500	5
KADAMM НК-18-5-SMA	0–18	5	1,30	SMA	Ф19×20	-	-55–+125	500	5
KADAMM НК-18-50-N	0–18	50	1,40	—	Ф64×90	Ф64×85	-55–+125	1000	5
KADAMM НК-18-50-SMA	0–18	50	1,30	—	Ф38×81,5	Ф64×89,5	-55–+125	500	5
KADAMM НК-18-50-TNC	0–18	50	1,40	—	Ф64×88,5	Ф64×84,5	-55–+125	1000	5
KADAMM НК-18-500-N	0–18	500	1,60	N	549×120×110	-	-55–+125	1000	5
KADAMM НК-18-600-N	0–18	600	1,45	N	549×120×110	544×120×110	-55–+125	1000	5
KADAMM НК-18-7-SMP	0–18	7	1,50	SMP	15,4×14,5×7	-	-55–+125	—	—
KADAMM НК-2-1000-N-BNC	0–2	1000	1,20	N	-	806×392×128	-55–+125	5000	5
KADAMM НК-2-1000-N-SSMA	0–2	1000	1,20	N	-	800×130×130	-55–+125	5000	5
KADAMM НК-26,5-10-3,5	0–26,5	10	1,25	3,5 мм	Ф16,5×41	Ф16,5×40,2	-55–+85	1000	5
KADAMM НК-26,5-10-SMA	0–26,5	10	1,25	SMA	Ф31,8×28,4	Ф31,8×28,1	-55–+85	100	5
KADAMM НК-26,5-100-SMA	0–26,5	100	1,40	SMA	Ф63×119,2	-	-55–+85	500	5
KADAMM НК-26,5-2-SMA	0–26,5	2	1,20	SMA	длина 12,3	длина 12,6	-55–+125	—	—
KADAMM НК-26,5-20-SMA	0–26,5	20	1,30	SMA	Ф44×44,4	Ф44×44,1	-55–+125	200	5
KADAMM НК-26,5-30-SMA	0–26,5	30	1,30	SMA	Ф54×52,4	Ф54×52,1	-55–+125	200	5
KADAMM НК-26,5-5-3,5	0–26,5	5	1,20	3,5 мм	Ф15,7×26,3	Ф15,7×25,5	-55–+85	500	5
KADAMM НК-26,5-5-SMA	0–26,5	5	1,25	SMA	Ф15,8×28,4	Ф15,8×28,1	-55–+85	20	5
KADAMM НК-26,5-50-3,5	0–26,5	50	1,25	—	Ф63×63,5	Ф63×62,7	-55–+85	1000	5
KADAMM НК-26,5-50-SMA	0–26,5	50	1,30	—	Ф54×99,4	Ф54×99,1	-55–+85	200	5
KADAMM НК-33-0,5-3,5	0–33	0,5	1,25	3,5 мм	длина 12	длина 11,9	-55–+125	—	—
KADAMM НК-33-2-3,5	0–33	2	1,15	3,5 мм	длина 12	длина 11,9	-55–+125	—	—
KADAMM НК-4-0402-MCX	0–4	2	1,25	MCX	-	Ф6,1×14,9	-55–+125	—	—
KADAMM НК-4-0402-SMB	0–4	2	1,25	SMB	Ф6,4×12,9	Ф6,4×14,9	-55–+125	—	—
KADAMM НК-4-042K-7/16	0–4	2000	1,75	7/16 DIN	-	-	-55–+125	10000	5
KADAMM НК-4-042K-N	0–4	2000	1,75	N	-	627×410×170	-55–+125	10000	5
KADAMM НК-4-10-N	0–4	10	1,20	N	Ф30×69,5	Ф30×64,5	-55–+125	1000	5
KADAMM НК-4-10-SMA	0–4	10	1,20	SMA	Ф15,8×39,5	-	-55–+125	500	5
KADAMM НК-4-10-SMP	0–4	10	1,20	SMP	Ф14,5×15,4	-	-55–+125	-	-
KADAMM НК-4-10-TNC	0–4	10	1,15	TNC	Ф30×33,5	-	-55–+125	-	-
KADAMM НК-4-100-N	0–4	100	1,15	N	Ф64×141	Ф64×136	-55–+125	5000	5
KADAMM НК-4-100-SMA	0–4	100	1,15	SMA	Ф64×141	Ф64×140,5	-55–+125	1000	5
KADAMM НК-4-1000-N-BNC	0–4	1000	1,20	N	-	806×392×128	-55–+125	5000	5
KADAMM НК-4-1000-N-SSMA	0–4	1000	1,20	N	-	800×130×130	-55–+125	5000	5
KADAMM НК-4-150-N	0–4	150	1,20	N	192×120×110	-	-55–+125	5000	5
KADAMM НК-4-2-N	0–4	2	1,20	N	Ф16,5×30	Ф16,5×28	-55–+125	—	—
KADAMM НК-4-2-SMA	0–4	2	1,15	SMA	Ф9×20	Ф9×19	-55–+125	—	—
KADAMM НК-4-2-SSMA	0–4	2	1,15	SSMA	Ф9×22,5	Ф9×21	-55–+125	—	—
KADAMM НК-4-2-TNC	0–4	2	1,20	TNC	Ф25×68	Ф12,7×24	-55–+125	—	—
KADAMM НК-4-20-N	0–4	20	1,20	N	-	-	-55–+125	5000	5
KADAMM НК-4-20-SMA	0–4	20	1,20	SMA	Ф38×39,5	-	-55–+125	500	5
KADAMM НК-4-200-N	0–4	200	1,20	N	243×120×110	-	-55–+125	5000	5
KADAMM НК-4-25-N	0–4	25	1,20	N	Ф44×74	-	-55–+125	5000	5
KADAMM НК-4-25-SMA	0–4	25	1,15	SMA	Ф38×51,5	-	-55–+125	500	5
KADAMM НК-4-250-N	0–4	250	1,20	N	294×120×110	-	-55–+125	5000	5
KADAMM НК-4-300-N	0–4	300	1,20	N	345×120×110	340×120×110	-55–+125	5000	5
KADAMM НК-4-400-N	0–4	400	1,20	N	447×120×110	-	-55–+125	5000	5
KADAMM НК-4-5-N	0–4	5	1,20	N	Ф16,5×36	-	-55–+125	500	5
KADAMM НК-4-5-SMA	0–4	5	1,15	SMA	Ф19×20	-	-55–+125	500	5
KADAMM НК-4-50-BNC	0–4	50	1,20	—	Ф64×89	-	-55–+125	500	5
KADAMM НК-4-50-N	0–4	50	1,20	—	Ф64×90	Ф64×85	-55–+125	5000	5
KADAMM НК-4-50-SMA	0–4	50	1,15	—	Ф38×81,5	Ф64×89,5	-55–+125	500	5
KADAMM НК-4-50-TNC	0–4	50	1,20	—	Ф64×88,5	Ф64×84,5	-55–+125	5000	5
KADAMM НК-4-500-7/16	0–4	500	1,2	7/16 DIN	553×120×110	-	-55–+125	-	-
KADAMM НК-4-500-N	0–4	500	1,20	N	549×120×110	-	-55–+125	5000	5
KADAMM НК-4-600-N	0–4	600	1,20	N	549×120×110	544×120×110	-55–+125	5000	5
KADAMM НК-40-0,5-2,92	0–40	0,5	1,25	2,92 мм	длина 12	длина 11,9	-55–+125	—	—
KADAMM НК-40-0,5-SMP	0–40	0,5	1,40	SMP	Ф4,8×9,9	Ф4,8×9,4	-55–+125	—	—
KADAMM НК-40-0,5-SSMA	0–40	0,5	1,30	SSMA	длина 10,9	длина 9,9	-55–+125	—	—
KADAMM НК-40-0,5-SSMP	0–40	0,5	1,50	SSMP	Ф4,8×10,8	Ф4,8×10	-55–+125	—	—
KADAMM НК-40-10-2,92	0–40	10	1,25	2,92 мм	Ф31,8×29,6	Ф31,8×27,8	-55–+125	100	5
KADAMM НК-40-100-2,92	0–40	100	1,40	2,92 мм	181×160×90	-	-55–+125	200	5
KADAMM НК-40-2-2,92	0–40	2	1,20	2,92 мм	длина 12	длина 11,9	-55–+125	—	—
KADAMM НК-40-2-SMP	0–40	2	1,40	SMP	Ф4,8×9,9	Ф4,8×9,4	-55–+125	—	—
KADAMM НК-40-2-SSMA	0–40	2	1,30	SSMA	длина 10,9	длина 9,9	-55–+125	—	—
KADAMM НК-40-2-SSMP	0–40	2	1,50	SSMP	Ф4,8×10,8	Ф4,8×10	-55–+125	—	—
KADAMM НК-40-20-2,92	0–40	20	1,30	2,92 мм	Ф44×45,6	Ф44×43,8	-55–+125	200	5
KADAMM НК-40-30-2,92	0–40	30	1,30	2,92 мм	Ф54×53,6	Ф54×51,8	-55–+125	200	5
KADAMM НК-40-5-2,92	0–40	5	1,25	2,92 мм	Ф15,8×29,6	Ф15,8×27,8	-55–+125	20	5
KADAMM НК-40-50-2,92	0–40	50	1,35	—	Ф54×100,6	Ф54×98,8	-55–+125	200	5
KADAMM НК-50-0,5-2,4	0–50	0,5	1,40	2,4 мм	длина 12,4	длина 13	-55–+125	—	—
KADAMM НК-50-10-2,4	0–50	10	1,40	2,4 мм	Ф40×47,7	-	-55–+125	100	5
KADAMM НК-50-2-2,4	0–50	2	1,25	2,4 мм	длина 12,4	длина 13	-55–+125	—	—
KADAMM НК-50-5-2,4	0–50	5	1,30	2,4 мм	Ф31,8×17,8	Ф31,8×17,8	-55–+125	20	5
KADAMM НК-6-1000-N-BNC	0–6	1000	1,30	N	-	806×392×128	-55–+125	5000	5
KADAMM НК-6-1000-N-SSMA	0–6	1000	1,30	N	-	800×130×130	-55–+125	5000	5
KADAMM НК-6-2-MCX	0–6	2	1,25	MCX	Ф6,1×15,4	-	-55–+125	—	—
KADAMM НК-6-50-BNC	0–6	50	1,25	—	Ф64×89	-	-55–+125	500	5
KADAMM НК-6-500-7/16	0–6	500	1,25	7/16 DIN	553×120×110	-	-55–+125	-	-
KADAMM НК-67-0,5-1,85	0–67	0,5	1,45	1,85 мм	Ф9,3×16,1	Ф7×16,7	-55–+125	—	—
KADAMM НК-67-10-1,85	0–67	10	1,40	1,85 мм	Ф40×47,7	-	-55–+125	100	5
KADAMM НК-67-2-1,85	0–67	2	1,30	1,85 мм	Ф9×11,9	Ф6,4×13,6	-55–+125	—	—
KADAMM НК-67-5-1,85	0–67	5	1,35	1,85 мм	Ф31,8×17,8	Ф31,8×17,8	-55–+125	20	5
KADAMM НК-8-10-N	0–8	10	1,25	N	Ф30×69,5	Ф30×64,5	-55–+125	1000	5
KADAMM НК-8-10-SMA	0–8	10	1,25	SMA	Ф15,8×39,5	-	-55–+125	500	5
KADAMM НК-8-10-SMP	0–8	10	1,25	SMP	Ф14,5×15,4	-	-55–+125	-	-
KADAMM НК-8-10-TNC	0–8	10	1,25	TNC	Ф30×33,5	-	-55–+125	-	-
KADAMM НК-8-100-N	0–8	100	1,20	N	Ф64×141	Ф64×136	-55–+125	5000	5
KADAMM НК-8-100-SMA	0–8	100	1,20	SMA	Ф64×141	Ф64×140,5	-55–+125	1000	5
KADAMM НК-8-1000-N-BNC	0–8	1000	1,55	N	-	806×392×128	-55–+125	5000	5
KADAMM НК-8-1000-N-SSMA	0–8	1000	1,55	N	-	800×130×130	-55–+125	5000	5
KADAMM НК-8-150-N	0–8	150	1,25	N	192×120×110	-	-55–+125	5000	5
KADAMM НК-8-2-N	0–8	2	1,25	N	Ф16,5×30	Ф16,5×28	-55–+125	—	—
KADAMM НК-8-2-SMA	0–8	2	1,20	SMA	Ф9×20	Ф9×19	-55–+125	—	—
KADAMM НК-8-2-SSMA	0–8	2	1,20	SSMA	Ф9×22,5	Ф9×21	-55–+125	—	—
KADAMM НК-8-2-TNC	0–8	2	1,25	TNC	Ф25×68	Ф12,7×24	-55–+125	—	—
KADAMM НК-8-20-N	0–8	20	1,25	N	-	-	-55–+125	5000	5
KADAMM НК-8-20-SMA	0–8	20	1,25	SMA	Ф38×39,5	-	-55–+125	500	5
KADAMM НК-8-200-N	0–8	200	1,25	N	243×120×110	-	-55–+125	5000	5
KADAMM НК-8-25-N	0–8	25	1,25	N	Ф44×74	-	-55–+125	5000	5
KADAMM НК-8-25-SMA	0–8	25	1,20	SMA	Ф38×51,5	-	-55–+125	500	5
KADAMM НК-8-250-N	0–8	250	1,25	N	294×120×110	-	-55–+125	5000	5
KADAMM НК-8-300-N	0–8	300	1,25	N	345×120×110	340×120×110	-55–+125	5000	5
KADAMM НК-8-400-N	0–8	400	1,25	N	447×120×110	-	-55–+125	5000	5
KADAMM НК-8-5-N	0–8	5	1,25	N	Ф16,5×36	-	-55–+125	500	5
KADAMM НК-8-5-SMA	0–8	5	1,20	SMA	Ф19×20	-	-55–+125	500	5
KADAMM НК-8-50-N	0–8	50	1,25	—	Ф64×90	Ф64×85	-55–+125	5000	5
KADAMM НК-8-50-SMA	0–8	50	1,20	—	Ф38×81,5	Ф64×89,5	-55–+125	500	5
KADAMM НК-8-50-TNC	0–8	50	1,25	—	Ф64×88,5	Ф64×84,5	-55–+125	5000	5
KADAMM НК-8-500-N	0–8	500	1,25	N	549×120×110	-	-55–+125	5000	5
KADAMM НК-8-600-N	0–8	600	1,25	N	549×120×110	544×120×110	-55–+125	5000	5
KADAMM НК-90-9001-1,35	0–90	1	1,50	1,35 мм	Ф8,8×15,1	-	-55–+125	—	—

На что смотреть при выборе

Сначала выбирают строку НК по частоте — серия перекрывает до 110 ГГц.
КСВН моделей НК — от 1,15 до 1,75: чем ниже, тем меньше отражение в тракте.
Допустимая мощность моделей НК — от 0,5 до 2000 Вт; выбирайте с запасом над мощностью в тракте.
Соединители НК — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM НК подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии НК?
По таблице исполнений НК: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у НК?
У НК — N; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия НК?
Диапазон серии НК — до 110 ГГц; полоса конкретной модели — в таблице исполнений.

← Назад в раздел
