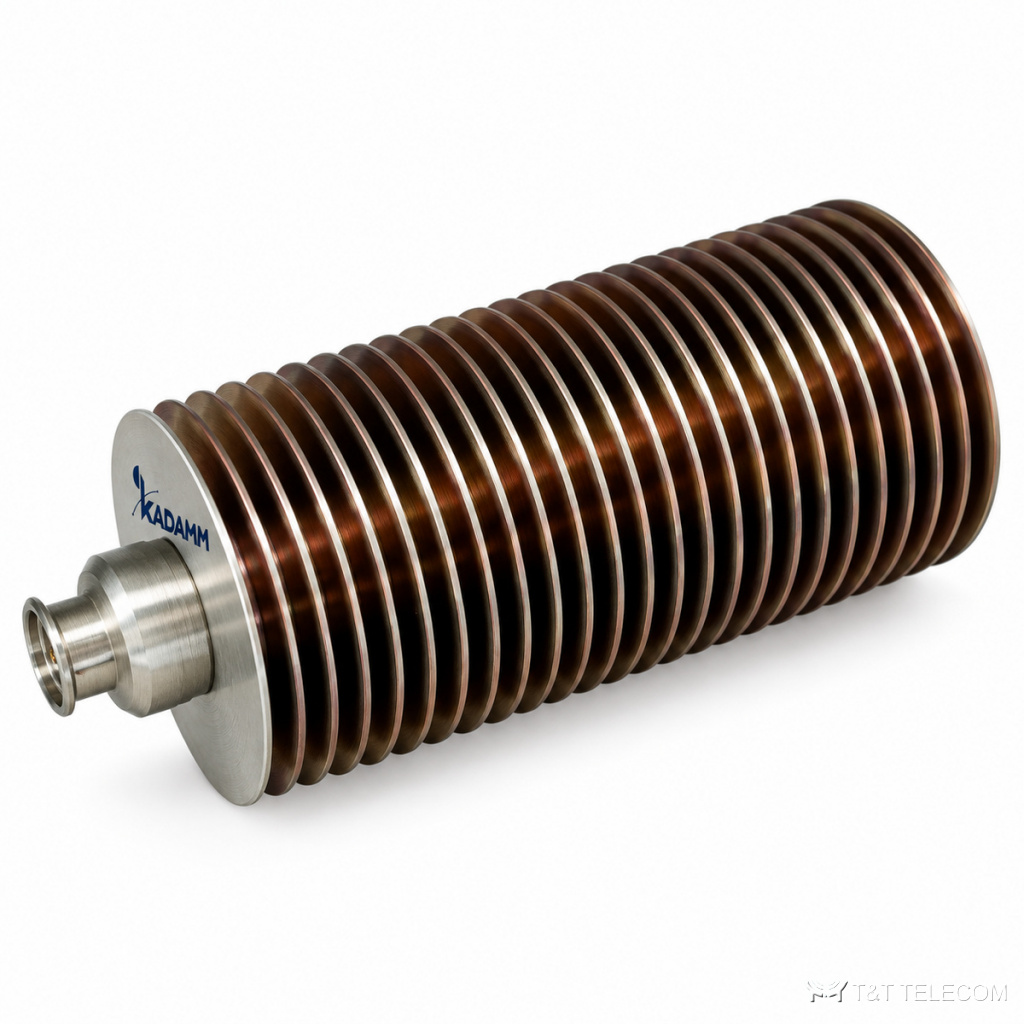

Серия KADAMM НК-ВМ — серия из 11 согласованных нагрузок СВЧ, до 40 ГГц. НК-ВМ поглощают мощность на свободном порту и служат эталоном согласования. Коротко о НК-ВМ: диапазон до 40 ГГц; соединители N; КСВН 1,15–1,35.
Где применяют
- Эквивалент антенны при настройке — НК-ВМ.
- Калибровка и измерения — НК-ВМ.
- Закрытие свободных портов делителей и ответвителей — НК-ВМ.
Исполнения серии НК-ВМ
| Артикул | Частоты, ГГц | КСВН | Соединитель | Имп. мощн., Вт |
|---|---|---|---|---|
| KADAMM НК-12,4-N(в)-М | 0-12,4 | 1,35 | N (вилка) | ≤5000 |
| KADAMM НК-12,4-SMA(в)-М | 0-12,4 | 1,25 | SMA (вилка) | ≤1000 |
| KADAMM НК-18-N(в)-М | 1-18 | 1,25 | N (вилка) | ≤200 |
| KADAMM НК-18-N(в)-М.2 | 2-18 | 1,25 | N (вилка) | ≤1000 |
| KADAMM НК-18-SMA(в)-М | 0-18 | 1,35 | SMA (вилка) | ≤1000 |
| KADAMM НК-26,5-2,92(в)-М | 5-26,5 | 1,25 | 2,92 (вилка) | ≤200 |
| KADAMM НК-3-N(в)-М | 0-3 | 1,15 | N (вилка) | ≤5000 |
| KADAMM НК-3-SMA(в)-М | 0-3 | 1,15 | SMA (вилка) | ≤1000 |
| KADAMM НК-40-2,92(в)-М | 5-40 | 1,35 | 2,92 (вилка) | ≤200 |
| KADAMM НК-6-N(в)-М | 0-6 | 1,25 | N (вилка) | ≤5000 |
| KADAMM НК-6-SMA(в)-М | 0-6 | 1,25 | SMA (вилка) | ≤1000 |
Как выбрать модель
- Полоса модели НК-ВМ должна перекрывать рабочие частоты (серия: до 40 ГГц).
- КСВН моделей НК-ВМ — от 1,15 до 1,35: чем ниже, тем меньше отражение в тракте.
- Соединители НК-ВМ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM НК-ВМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на НК-ВМ?
К карточке НК-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии НК-ВМ?
По таблице исполнений НК-ВМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у НК-ВМ?
У НК-ВМ — N; точный тип и пол разъёма указан в таблице для каждой модели.
