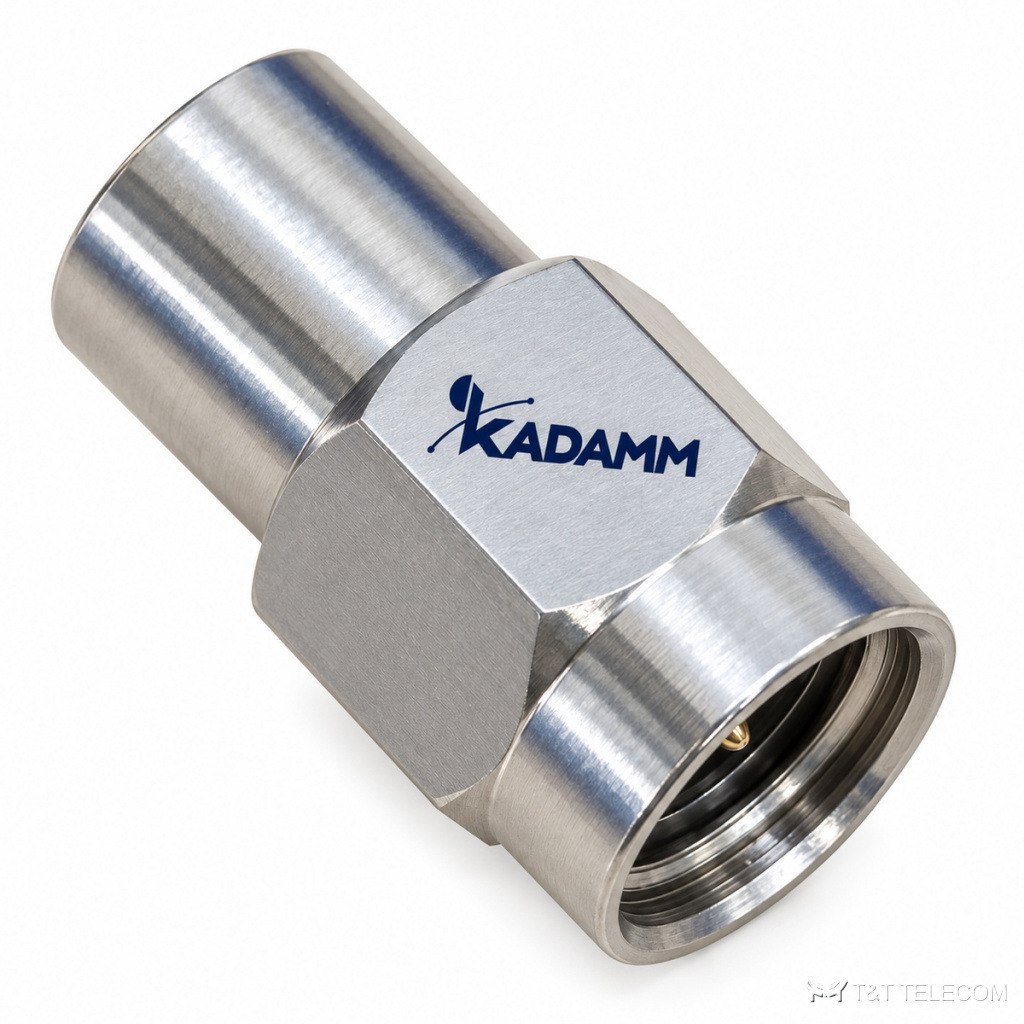

KADAMM НК-Р: серия из 11 согласованных нагрузок СВЧ, до 40 ГГц. НК-Р поглощают мощность на свободном порту и служат эталоном согласования. Коротко о НК-Р: диапазон до 40 ГГц; соединители SMA; КСВН 1,03–1,4; мощность 1–2 Вт.
Где применяют
- Закрытие свободных портов делителей и ответвителей — НК-Р.
- Эквивалент антенны при настройке — НК-Р.
- Калибровка и измерения — НК-Р.
Исполнения серии НК-Р
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Имп. мощн., Вт |
|---|---|---|---|---|---|---|
| KADAMM НК-12,4-2-N(в) | 0-12,4 | ≤2 | 1,25 | N (вилка) | Ø20×53 | ≤500 |
| KADAMM НК-12,4-2-SMA(в) | 0-12,4 | ≤2 | 1,15 | SMA (вилка) | Ø9×16 | ≤250 |
| KADAMM НК-18-2-SMA(в) | 0-18,0 | ≤2 | 1,2 | SMA (вилка) | Ø9×16 | ≤250 |
| KADAMM НК-26,5-2-2,4(в) | 0-26,5 | ≤2 | 1,35 | 2,4 (вилка) | Ø8×24,2 | ≤200 |
| KADAMM НК-26,5-2-2,92(в) | 0-26,5 | ≤2 | 1,25 | 2,92 (вилка) | Ø10×21,5 | ≤200 |
| KADAMM НК-3-1-N(в) | 0-3 | ≤1 | 1,03 | N (вилка) | Ø20×25 | ≤50 |
| KADAMM НК-3-1-SMA(в) | 0-3 | ≤1 | 1,03 | SMA (вилка) | Ø9×16 | ≤25 |
| KADAMM НК-40-2-2,4(в) | 0-40 | ≤2 | 1,4 | 2,4 (вилка) | Ø8×24,2 | ≤200 |
| KADAMM НК-40-2-2,92(в) | 0-40 | ≤2 | 1,35 | 2,92 (вилка) | Ø8×24,2 | ≤200 |
| KADAMM НК-6-2-N(в) | 0-6 | ≤2 | 1,15 | N (вилка) | Ø20×53 | ≤500 |
| KADAMM НК-6-2-SMA(в) | 0-6 | ≤2 | 1,1 | SMA (вилка) | Ø9×16 | ≤250 |
Подбор исполнения
- Полоса модели НК-Р должна перекрывать рабочие частоты (серия: до 40 ГГц).
- КСВН моделей НК-Р — от 1,03 до 1,4: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей НК-Р — от 1 до 2 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители НК-Р — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM НК-Р по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии НК-Р?
По таблице исполнений НК-Р: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у НК-Р?
У НК-Р — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия НК-Р?
Диапазон серии НК-Р — до 40 ГГц; полоса конкретной модели — в таблице исполнений.
