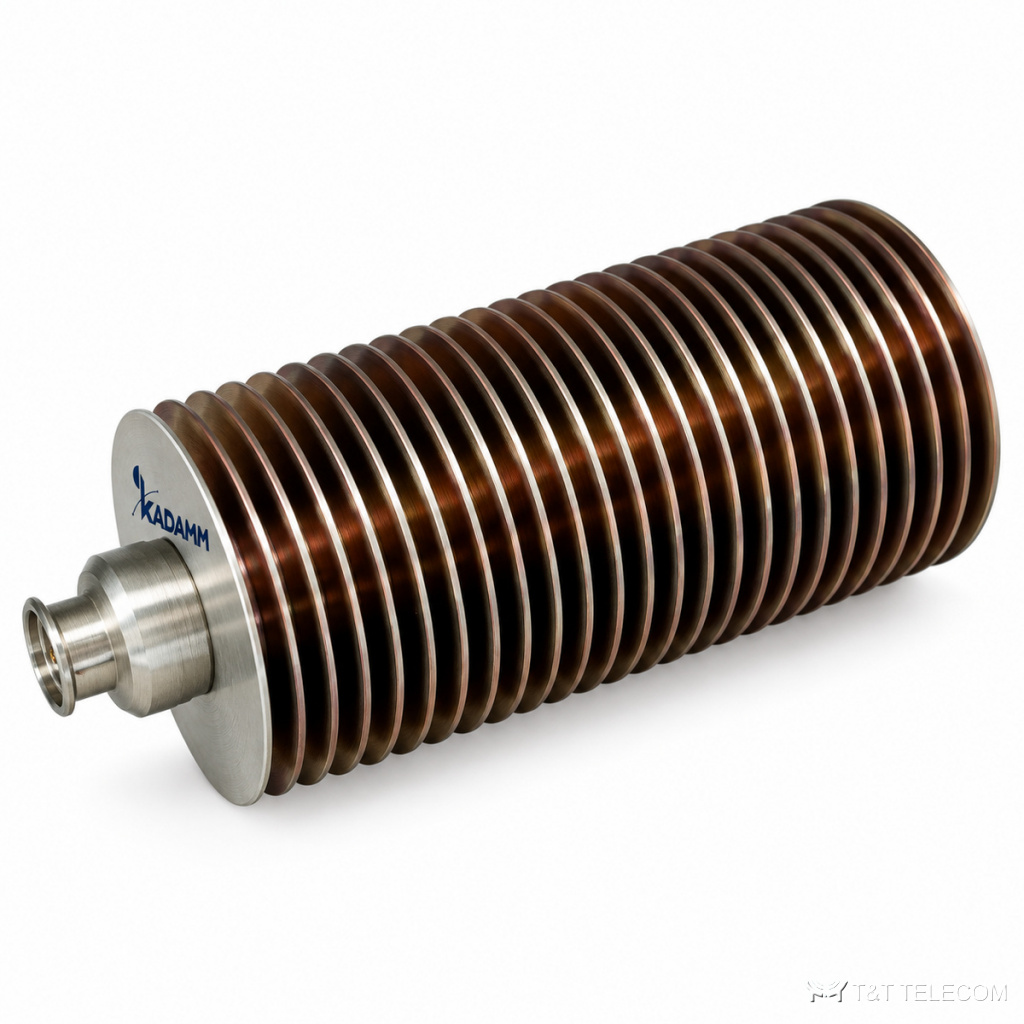

Серия KADAMM НК-П — серия из 4 согласованных нагрузок СВЧ, 4 – 60 ГГц. НК-П поглощают мощность на свободном порту и служат эталоном согласования. Основное о НК-П: диапазон 4 – 60 ГГц; соединители N; КСВН 1,07–1,1; мощность 0,5–2 Вт.
Для каких задач
- Эквивалент антенны при настройке — НК-П.
- Калибровка и измерения — НК-П.
- Закрытие свободных портов делителей и ответвителей — НК-П.
Исполнения серии НК-П
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Имп. мощн., Вт |
|---|---|---|---|---|---|---|
| KADAMM НК-10000/40000-1-2,92(в)-П | 10-40 | ≤1 | 1,1 | K2,92-M | Ø9×16 | ≤25 |
| KADAMM НК-10000/60000-0,5-П | 10-60 | ≤0,5 | 1,1 | V2,4-M | Ø9×16 | ≤10 |
| KADAMM НК-4000/12400-2-N(в)-П | 4-12,4 | ≤2 | 1,07 | N (вилка) | Ø20×25 | ≤50 |
| KADAMM НК-6000/18000-1-SMA(в)-П | 6-18 | ≤1 | 1,1 | SMA (вилка) | Ø9×16 | ≤25 |
Подбор исполнения
- Сначала выбирают строку НК-П по частоте — серия перекрывает 4 – 60 ГГц.
- КСВН моделей НК-П — от 1,07 до 1,1: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей НК-П — от 0,5 до 2 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители НК-П — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM НК-П по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на НК-П?
К карточке НК-П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии НК-П?
По таблице исполнений НК-П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у НК-П?
У НК-П — N; точный тип и пол разъёма указан в таблице для каждой модели.
