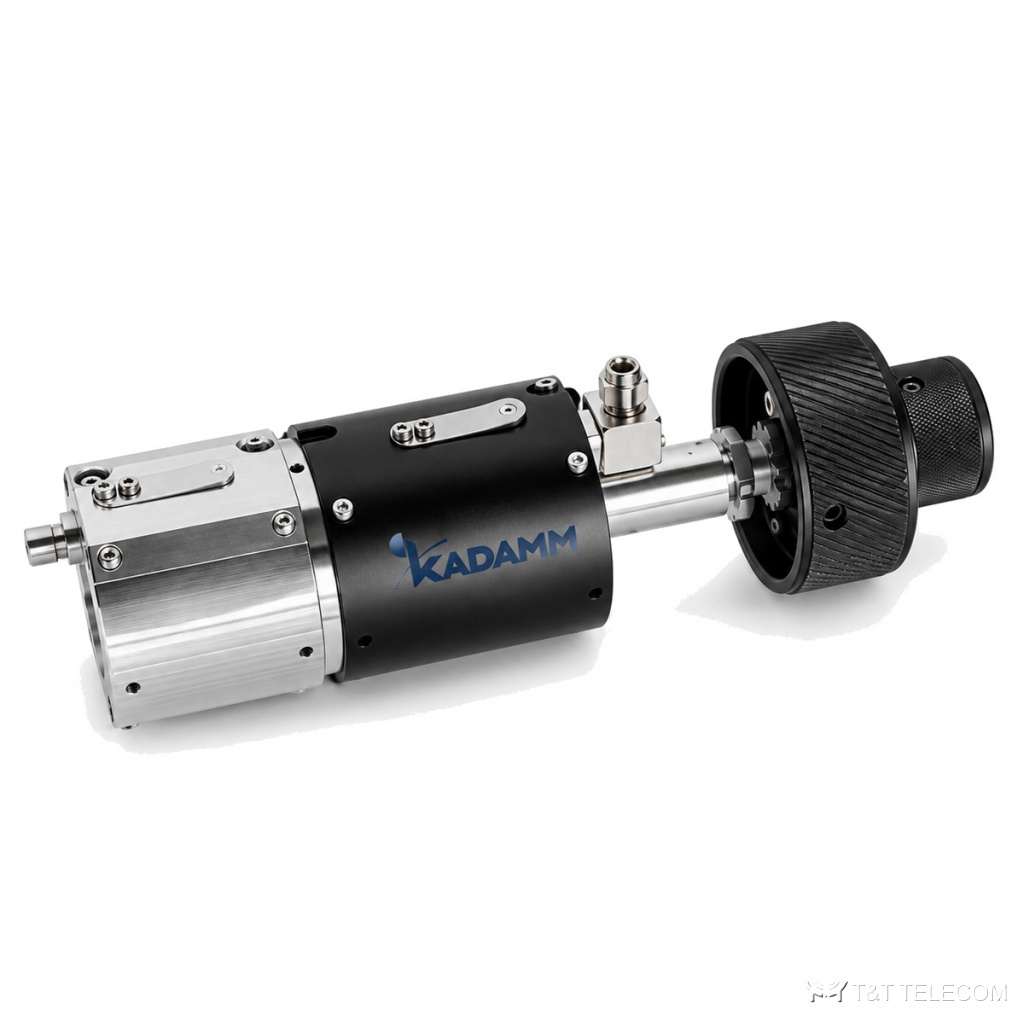

Серия регулируемых аттенюаторов СВЧ KADAMM АТС — до 26,5 ГГц, соединители N, 71 модель

Серия регулируемых аттенюаторов СВЧ KADAMM АТС — до 26,5 ГГц, соединители N, 71 модель
Аттенюаторы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АТС — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM АТС: серия из 71 регулируемый аттенюатор СВЧ, до 26,5 ГГц. АТС меняют ослабление вручную, напряжением или цифровым кодом. Коротко о АТС: диапазон до 26,5 ГГц; соединители N; вносимые потери 0,4–2,5 дБ; КСВН 1,25–2; мощность 2–25 Вт.

Область применения

  • Системы АРУ и регулировки мощности — АТС.
  • Лабораторные измерения — АТС.
  • Автоматизированные испытательные стенды — АТС.

Исполнения серии АТС

АртикулЧастоты, ГГцМощность, ВтПотери, дБКСВНСоединитель
KADAMM АТС-06A-2,5-1-Y-Z0–2,52, 100,51,25—
KADAMM АТС-06A-2,5-10-Y-Z0–2,52, 100,41,25—
KADAMM АТС-06A-2,5-60-Y-Z0–2,52, 100,41,25—
KADAMM АТС-06A-2,5-90-Y-Z0–2,52, 100,41,25—
KADAMM АТС-06A-3-1-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-3-10-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-3-60-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-3-90-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-4,3-1-Y-Z0–4,32, 100,751,35—
KADAMM АТС-06A-4,3-10-Y-Z0–4,32, 100,751,35—
KADAMM АТС-06A-4,3-60-Y-Z0–4,32, 100,751,35—
KADAMM АТС-06A-6-1-Y-Z0–62, 1011,4—
KADAMM АТС-06A-6-10-Y-Z0–62, 1011,4—
KADAMM АТС-06A-6-60-Y-Z0–62, 1011,4—
KADAMM АТС-06B-2,5-100-Y-Z0–2,52, 101——
KADAMM АТС-06B-2,5-11-Y-Z0–2,52, 101——
KADAMM АТС-06B-2,5-50-Y-Z0–2,52, 101——
KADAMM АТС-06B-2,5-70-Y-Z0–2,52, 101——
KADAMM АТС-06B-3-100-Y-Z0–32, 101,2——
KADAMM АТС-06B-3-11-Y-Z0–32, 101,2——
KADAMM АТС-06B-3-70-Y-Z0–32, 101,2——
KADAMM АТС-06B-4,3-11-Y-Z0–4,32, 101,5——
KADAMM АТС-06B-4,3-70-Y-Z0–4,32, 101,5——
KADAMM АТС-06B-6-11-Y-Z0–62, 101,8——
KADAMM АТС-06B-6-70-Y-Z0–62, 101,8——
KADAMM АТС-06C-2,5-100-Y-N0–2,52, 101,21,4—
KADAMM АТС-06C-2,5-11-Y-N0–2,52, 101,21,45—
KADAMM АТС-06C-2,5-70-Y-N0–2,52, 101,21,4—
KADAMM АТС-06C-3-100-Y-N0–32, 101,21,45—
KADAMM АТС-06C-3-11-Y-N0–32, 101,21,45—
KADAMM АТС-06C-3-70-Y-N0–32, 101,21,45—
KADAMM АТС-06C-4,3-11-Y-N0–4,32, 101,51,5—
KADAMM АТС-06C-4,3-70-Y-N0–4,32, 101,51,5—
KADAMM АТС-06C-6-11-Y-N0–62, 101,81,65—
KADAMM АТС-06C-6-70-Y-N0–62, 101,81,65—
KADAMM АТС-06D-2,5-101-Y-N0–2,52, 101,51,5N
KADAMM АТС-06D-2,5-71-Y-N0–2,52, 101,71,6N
KADAMM АТС-06D-3-101-Y-N0–32, 101,71,6N
KADAMM АТС-06D-3-71-Y-N0–32, 101,71,6N
KADAMM АТС-06D-4,3-71-Y-N0–4,32, 1021,7N
KADAMM АТС-06D-6-71-Y-N0–62, 102,51,75N
KADAMM АТС-12,4-2-69-N0–12,421,51,5N (розетка)
KADAMM АТС-18-2-69-N0–1821,51,75N (розетка)
KADAMM АТС-18A-12,4-9-Y-S0–12,42, 1011,5—
KADAMM АТС-18A-12,4-90-Y-S0–12,42, 101,21,5—
KADAMM АТС-18A-18-70-Y-S0–182511,65—
KADAMM АТС-18A-18-9-Y-S0–182, 101,21,6—
KADAMM АТС-18A-18-90-Y-S0–18251,51,6—
KADAMM АТС-18A-8-9-Y-S0–82, 1011,5—
KADAMM АТС-18A-8-90-Y-S0–82, 1011,4—
KADAMM АТС-18B-12,4-69-Y-S0–12,42, 51,251,6SMA
KADAMM АТС-18B-12,4-99-Y-S0,1–12,42, 51,251,6SMA
KADAMM АТС-18B-18-69-Y-S0–182, 51,51,75SMA
KADAMM АТС-18B-18-99-Y-S0,1–182, 51,51,75SMA
KADAMM АТС-18B-8-69-Y-S0–82, 511,5SMA
KADAMM АТС-18B-8-99-Y-S0,1–82, 511,5SMA
KADAMM АТС-18C-12,4-99,9-Y-Z0–12,4—1,61,65—
KADAMM АТС-18C-18-99,9-Y-Z0–18—1,72—
KADAMM АТС-18C-8-99,9-Y-Z0–8—1,31,5—
KADAMM АТС-26,5-2-69-N0–26,522,21,85N (розетка)
KADAMM АТС-26-12,4-69-Y-Z0–12,42, 101,51,6N, SMA, 3,5 мм
KADAMM АТС-26-12,4-99-10-Z0,1–18101,751,75N, SMA, 3,5 мм
KADAMM АТС-26-12,4-99-2-Z0–12,421,51,53,5 мм
KADAMM АТС-26-18-69-Y-Z0–1821,751,753,5 мм
KADAMM АТС-26-18-99-2-Z0–1821,51,75N, SMA, 3,5 мм
KADAMM АТС-26-26,5-60-25-S0–26,5251,81,8SMA
KADAMM АТС-26-26,5-69-2-30–26,5221,853,5 мм
KADAMM АТС-26-8-69-Y-Z0–821,251,53,5 мм
KADAMM АТС-26-8-99-10-Z0,1–12,4101,51,6N, SMA, 3,5 мм
KADAMM АТС-26-8-99-2-Z0–821,251,5N, SMA, 3,5 мм
KADAMM АТС-8-2-69-N0–821,251,5N (розетка)

На что смотреть при выборе

  • Полоса модели АТС должна перекрывать рабочие частоты (серия: до 26,5 ГГц).
  • Вносимые потери в серии АТС — от 0,4 до 2,5 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей АТС — от 1,25 до 2: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей АТС — от 2 до 25 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители АТС — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM АТС подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия АТС?
Диапазон серии АТС — до 26,5 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АТС?
К карточке АТС приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АТС?
По таблице исполнений АТС: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
