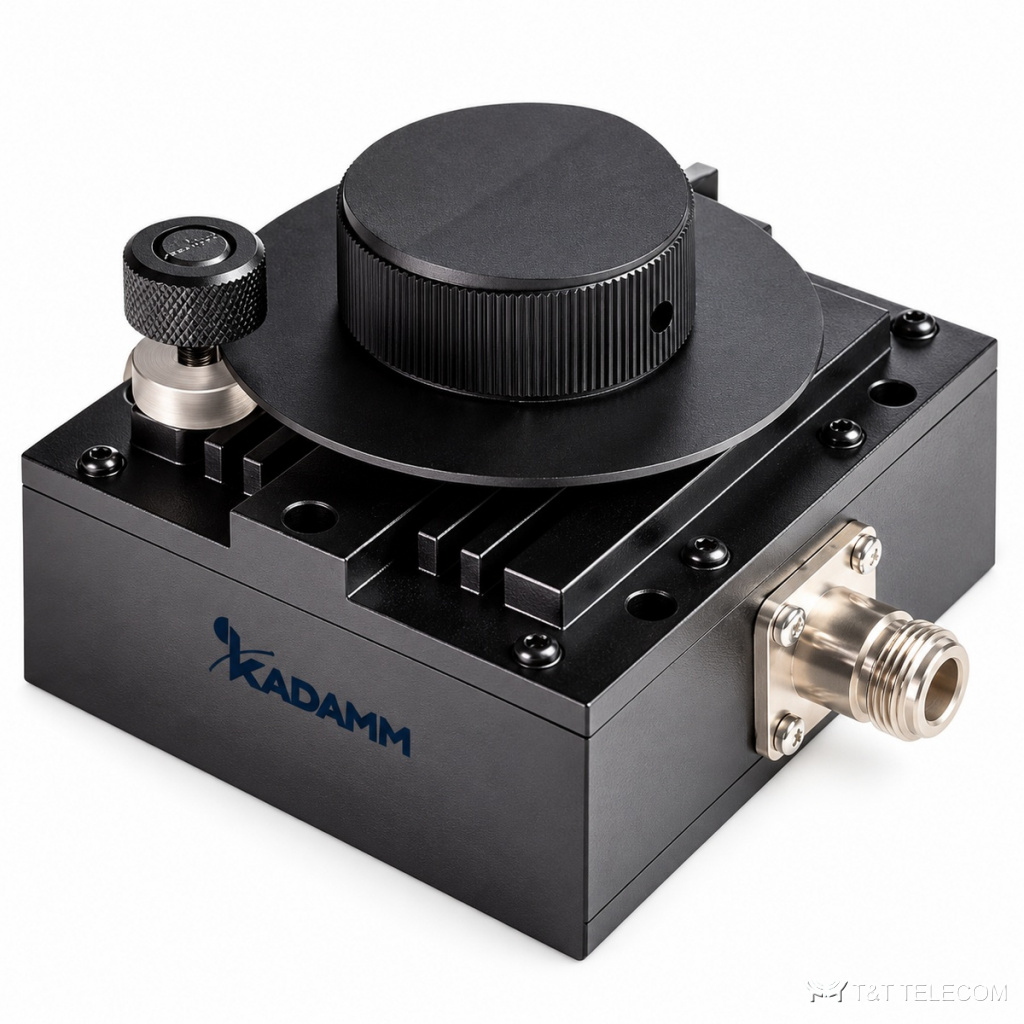

KADAMM АТР-ВМ — серия из 7 регулируемых аттенюаторов СВЧ, 900 МГц – 10,5 ГГц. АТР-ВМ меняют ослабление вручную, напряжением или цифровым кодом. Основное о АТР-ВМ: диапазон 900 МГц – 10,5 ГГц; соединители по таблице исполнений; КСВН 1,5–1,6; мощность 50–300 Вт.
Для каких задач
- Автоматизированные испытательные стенды — АТР-ВМ.
- Системы АРУ и регулировки мощности — АТР-ВМ.
- Лабораторные измерения — АТР-ВМ.
Исполнения серии АТР-ВМ
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Ослабл., дБ |
|---|---|---|---|---|
| KADAMM АТР-5000/6000-0/15-100-N(р)-N(р)-М | 5,0-6,0 | 100 | 1,55 | 0-15 |
| KADAMM АТР-5000/6000-0/15-300-N(р)-N(р)-М | 5,0-6,0 | 300 | 1,55 | 0-15 |
| KADAMM АТР-900/4000-0/10-50-N(р)-N(р)-М | 0,9-4,0 | 50 | 1,5 | 0-10 |
| KADAMM АТР-900/4000-0/20-100-N(р)-N(р)-М | 0,9-4,0 | 100 | 1,5 | 0-20 |
| KADAMM АТР-900/4000-0/25-300-N(р)-N(р)-М | 0,9-4,0 | 300 | 1,5 | 0-25 |
| KADAMM АТР-9500/10500-0/12-100-N(р)-N(р)-М | 9,5-10,5 | 100 | 1,6 | 0-12 |
| KADAMM АТР-9500/10500-0/12-300-N(р)-N(р)-М | 9,5-10,5 | 300 | 1,6 | 0-12 |
Как выбрать модель
- Сначала выбирают строку АТР-ВМ по частоте — серия перекрывает 900 МГц – 10,5 ГГц.
- КСВН моделей АТР-ВМ — от 1,5 до 1,6: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей АТР-ВМ — от 50 до 300 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АТР-ВМ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АТР-ВМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АТР-ВМ?
Диапазон серии АТР-ВМ — 900 МГц – 10,5 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АТР-ВМ?
К карточке АТР-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АТР-ВМ?
По таблице исполнений АТР-ВМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
