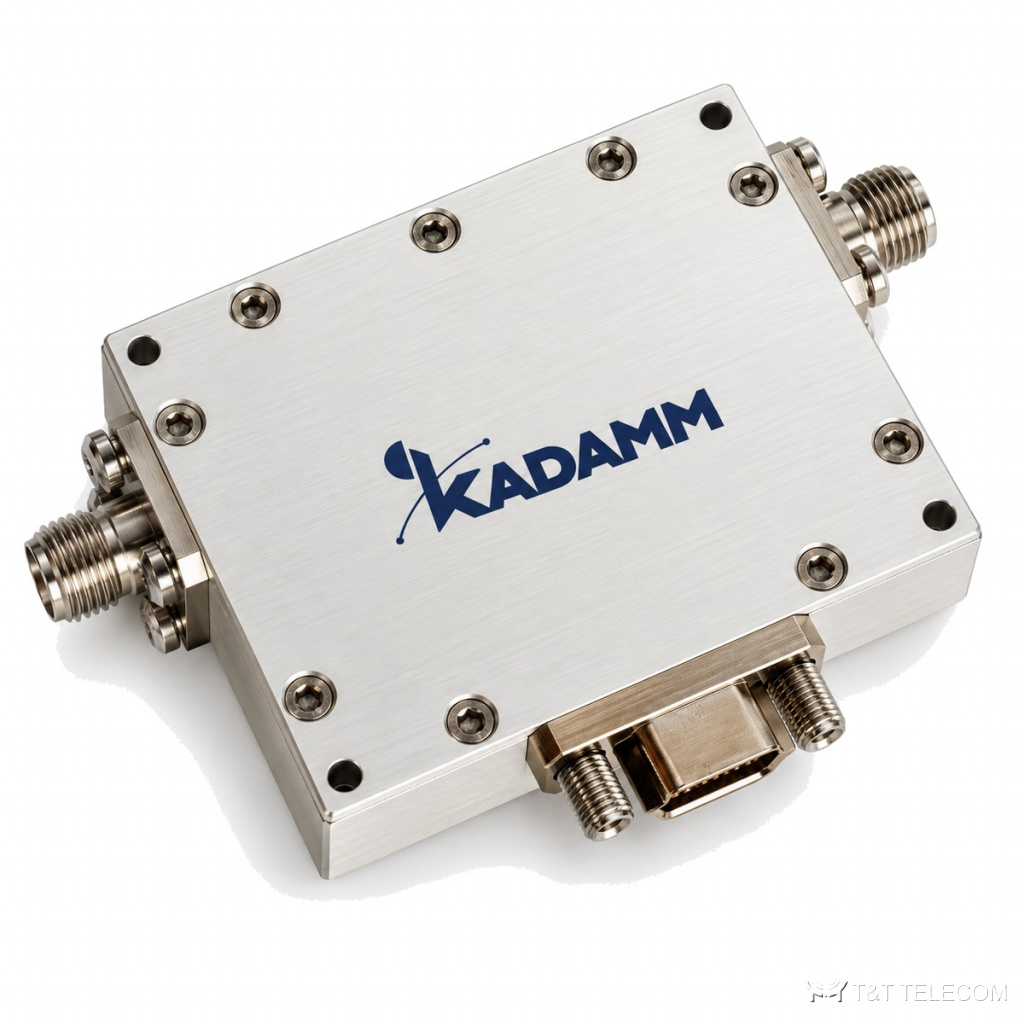

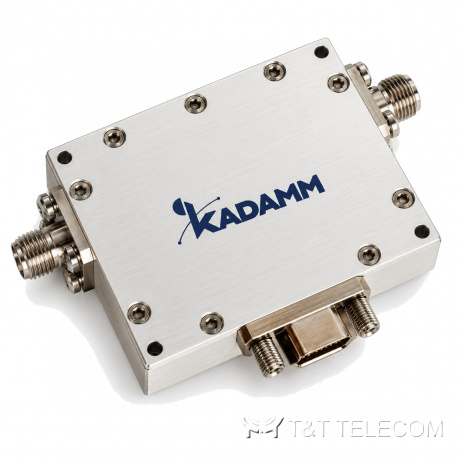

Серия регулируемых аттенюаторов СВЧ KADAMM АТПР — 20 МГц – 40 ГГц, соединители по таблице исполнений, 3 модели

Name: Серия регулируемых аттенюаторов СВЧ KADAMM АТПР — 20 МГц – 40 ГГц, соединители по таблице исполнений, 3 модели
Brand: KADAMM
SKU: KADAMM АТПР

Аттенюаторы СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM АТПР — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Серия KADAMM АТПР — серия из 3 регулируемых аттенюаторов СВЧ, 20 МГц – 40 ГГц. АТПР меняют ослабление вручную, напряжением или цифровым кодом. Основное о АТПР: диапазон 20 МГц – 40 ГГц; соединители по таблице исполнений; вносимые потери 6,5–12 дБ.

Для каких задач

Лабораторные измерения — АТПР.
Автоматизированные испытательные стенды — АТПР.
Системы АРУ и регулировки мощности — АТПР.

Исполнения серии АТПР

Артикул	Частоты, ГГц	Потери, дБ	Соединитель	Диапазон ослабления, дБ	Шаг ослабления, дБ	Погрешность ослабления, ±дБ	КСВН, типовое	Входная мощность, дБм	Время перекл., нс
KADAMM АТПР-100/40000-31,5-0,5	0,1–40	7 (тип. 6,5)	2,92 мм (розетка)	0–31,5	0,5	1,2 (0,5–15 дБ); 2 (15–31,5 дБ)	1,6 (не более 2)	25 (опционально до 28)	—
KADAMM АТПР-20/18000-63,75-0,25	0,02–18	8	—	0–63,75	0,25	±2dB	2	25	-
KADAMM АТПР-500/40000-63,5-0,5	0,5–40	12	—	0–63,5	0,5	±2dB	2	25	-

Подбор исполнения

Полоса модели АТПР должна перекрывать рабочие частоты (серия: 20 МГц – 40 ГГц).
Вносимые потери в серии АТПР — от 6,5 до 12 дБ; на высоких частотах и в широкополосных моделях они больше.
Соединители АТПР — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM АТПР подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на АТПР?
К карточке АТПР приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АТПР?
По таблице исполнений АТПР: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АТПР?
У АТПР — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
