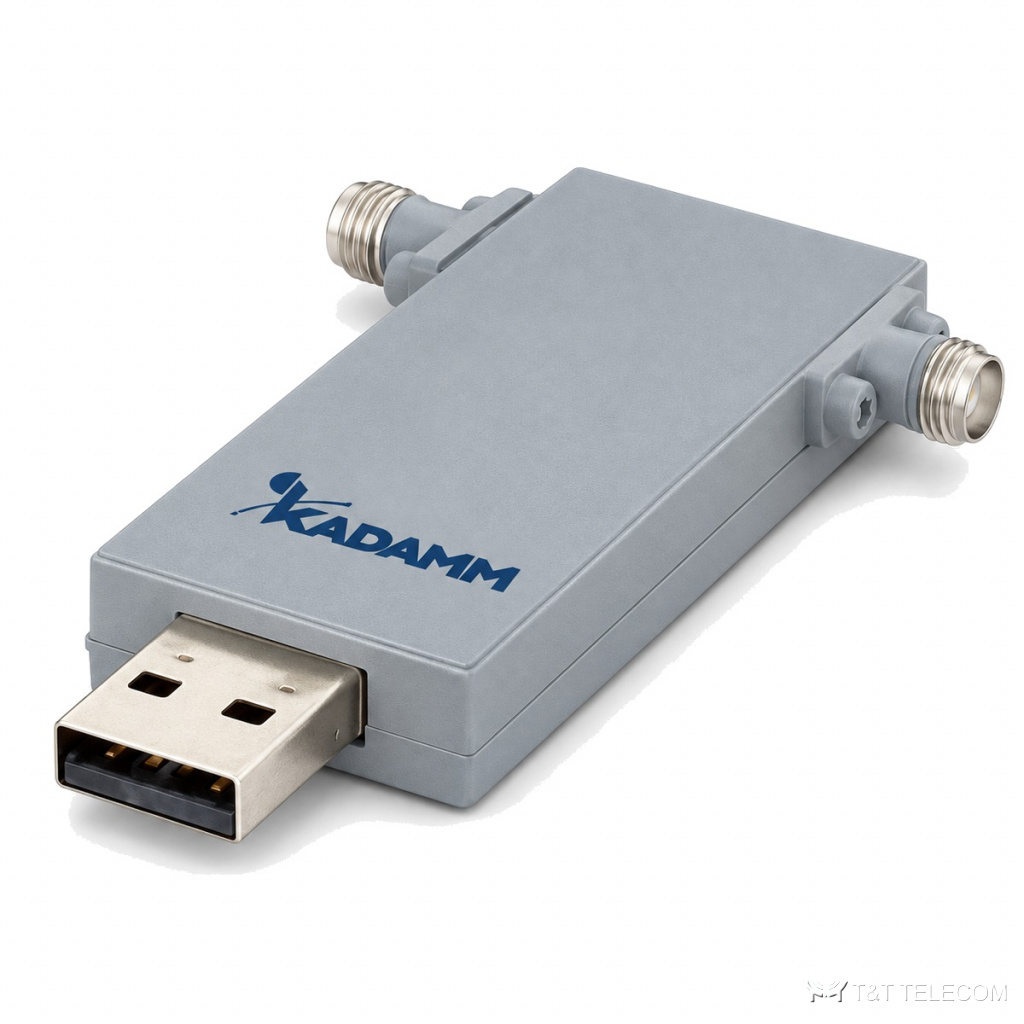

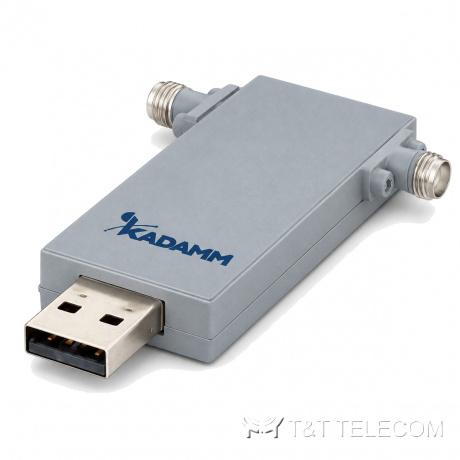

Серия регулируемых аттенюаторов СВЧ KADAMM АТН — 500 МГц – 40 ГГц, соединители SMA, 9 моделей

Name: Серия регулируемых аттенюаторов СВЧ KADAMM АТН — 500 МГц – 40 ГГц, соединители SMA, 9 моделей
Brand: KADAMM
SKU: KADAMM АТН

Аттенюаторы СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM АТН — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Серия KADAMM АТН — серия из 9 регулируемых аттенюаторов СВЧ, 500 МГц – 40 ГГц. Регулировка АТН позволяет менять уровень сигнала без перекоммутации тракта. Параметры АТН: диапазон 500 МГц – 40 ГГц; соединители SMA.

Для каких задач

Лабораторные измерения — АТН.
Автоматизированные испытательные стенды — АТН.
Системы АРУ и регулировки мощности — АТН.

Исполнения серии АТН

Артикул	Частоты, ГГц	Соединитель	Габариты, мм	Диапазон ослабления, дБ	Неравномерность ослабления, дБ	КСВН, типовое	Неравномерность АЧХ, ±дБ	Напряжение, В
KADAMM АТН-1000/2000-64-S	1–2	SMA	-	0–64	1,3	1,5	±2	0–+10
KADAMM АТН-12000/18000-64-S	12–18	SMA	-	0–64	3	2	±2,5	0–+10
KADAMM АТН-18000/40000-3-K	18-40	2,92 мм	-	0–30	6	2,5	±1,5	0–+10
KADAMM АТН-2000/4000-64-S	2–4	SMA	-	0–64	1,5	1,5	±2	0–+10
KADAMM АТН-4000/8000-64-S	4–8	SMA	-	0–64	2	1,8	±2	0–+10
KADAMM АТН-500/1000-64-S	0,5-1	SMA	-	0–64	1,5	2	±2,5	0–+10
KADAMM АТН-500/18000-20-S	0,5–18	SMA	25×20×9	0–20	3	2,2	±1,5	0–5
KADAMM АТН-5000/30000-33-K	5–30	2,92 мм	25×18×9	0–33	2,5	2	-	-5–0
KADAMM АТН-8000/12000-64-S	8–12	SMA	-	0–64	2,5	1,8	±2	0–+10

Как выбрать модель

Полоса модели АТН должна перекрывать рабочие частоты (серия: 500 МГц – 40 ГГц).
Соединители АТН — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АТН по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у АТН?
У АТН — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АТН?
Диапазон серии АТН — 500 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АТН?
К карточке АТН приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
