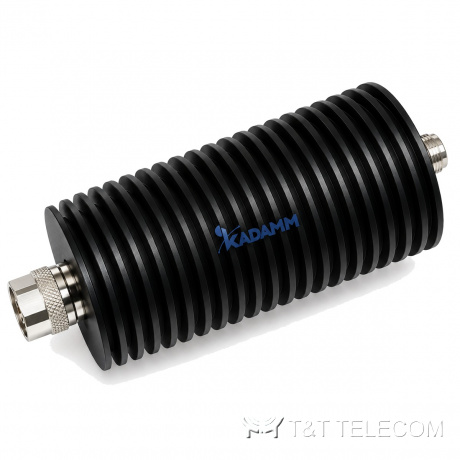

Серия аттенюаторов СВЧ KADAMM АТК — до 50 ГГц, соединители SMA, 12 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

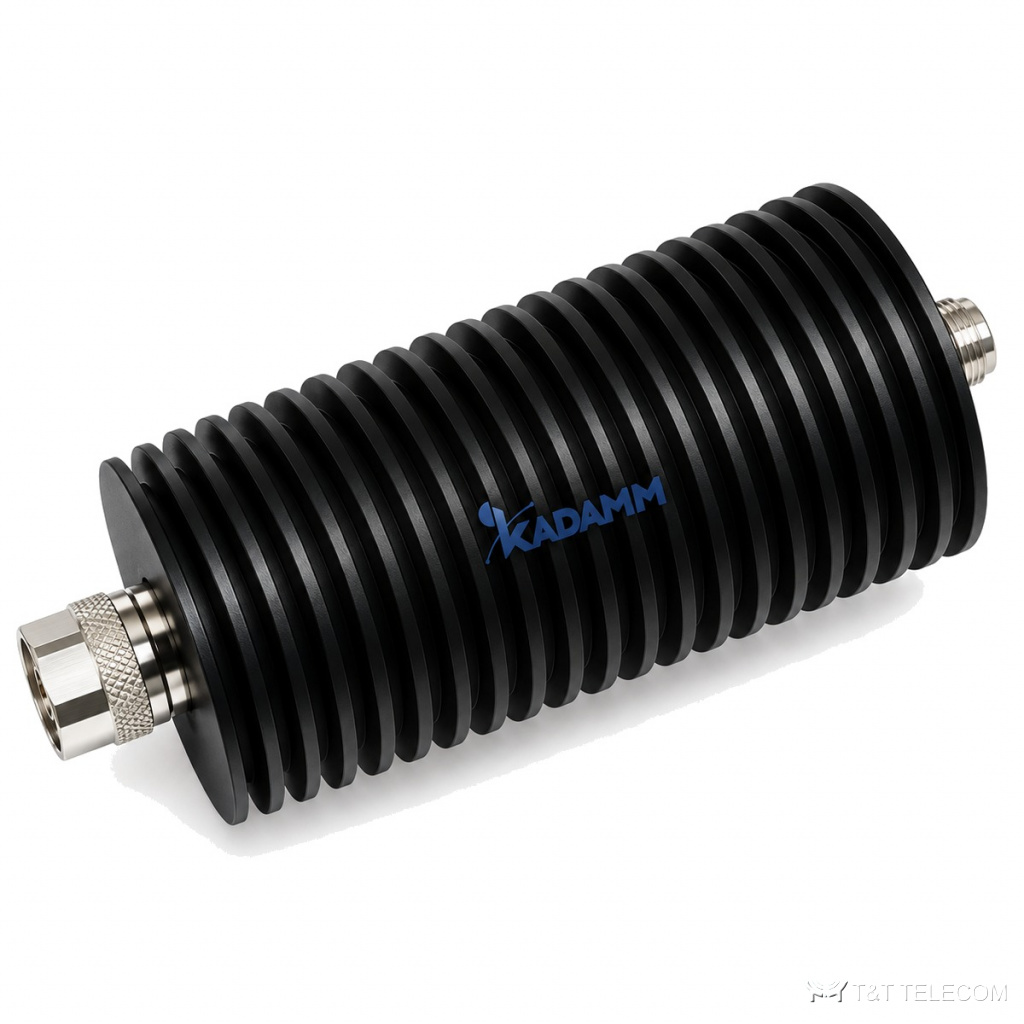

KADAMM АТК: серия из 12 аттенюаторов СВЧ, до 50 ГГц. АТК ослабляют сигнал на фиксированное число децибел в широкой полосе частот. Основное о АТК: диапазон до 50 ГГц; соединители SMA; КСВН 1,2–1,65.
Область применения
- Согласование уровней в измерительных трактах — АТК.
- Развязка каскадов и улучшение согласования — АТК.
- Защита входов анализаторов и приёмников — АТК.
Исполнения серии АТК
| Артикул | Частоты, ГГц | КСВН | Соединитель | Погрешность ослабления при 1~10 дБ, дБ | Погрешность ослабления при 11~20 дБ, дБ | Погрешность ослабления при 21~30 дБ, дБ | Погрешность ослабления при 31~50 дБ, дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АТК-12,4-50-X-N | 0–12,4 | 1,35 | N | 0,6 | 0,7 | 0,8 | 1,1 |
| KADAMM АТК-12,4-50-X-SMA | 0–12,4 | 1,35 | SMA | 0,6 | 0,7 | 0,8 | 1,1 |
| KADAMM АТК-18-50-X-N | 0–18 | 1,45 | N | 0,8 | 0,9 | 1,1 | 1,3 |
| KADAMM АТК-18-50-X-SMA | 0–18 | 1,45 | SMA | 0,8 | 0,9 | 1,1 | 1,3 |
| KADAMM АТК-26,5-50-X-3,5 | 0–26,5 | — | 3,5 мм | — | — | — | — |
| KADAMM АТК-26,5-50-X-SMA | 0–26,5 | 1,30 | SMA | — | — | — | — |
| KADAMM АТК-4-50-X-N | 0–4 | 1,20 | N | 0,4 | 0,5 | 0,7 | 0,7 |
| KADAMM АТК-4-50-X-SMA | 0–4 | 1,20 | SMA | 0,4 | 0,5 | 0,7 | 0,7 |
| KADAMM АТК-40-50-X-2,92 | 0–40 | 1,35 | 2,92 мм | — | — | — | — |
| KADAMM АТК-50-50-20/40-2,4 | 0–50 | 1,65 | 2,4 мм | — | — | — | — |
| KADAMM АТК-8-50-X-N | 0–8 | 1,25 | N | 0,5 | 0,6 | 0,8 | 0,8 |
| KADAMM АТК-8-50-X-SMA | 0–8 | 1,25 | SMA | 0,5 | 0,6 | 0,8 | 0,8 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 50 |
Как выбрать модель
- Полоса модели АТК должна перекрывать рабочие частоты (серия: до 50 ГГц).
- КСВН моделей АТК — от 1,2 до 1,65: чем ниже, тем меньше отражение в тракте.
- Соединители АТК — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АТК подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АТК?
Диапазон серии АТК — до 50 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АТК?
К карточке АТК приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АТК?
По таблице исполнений АТК: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
