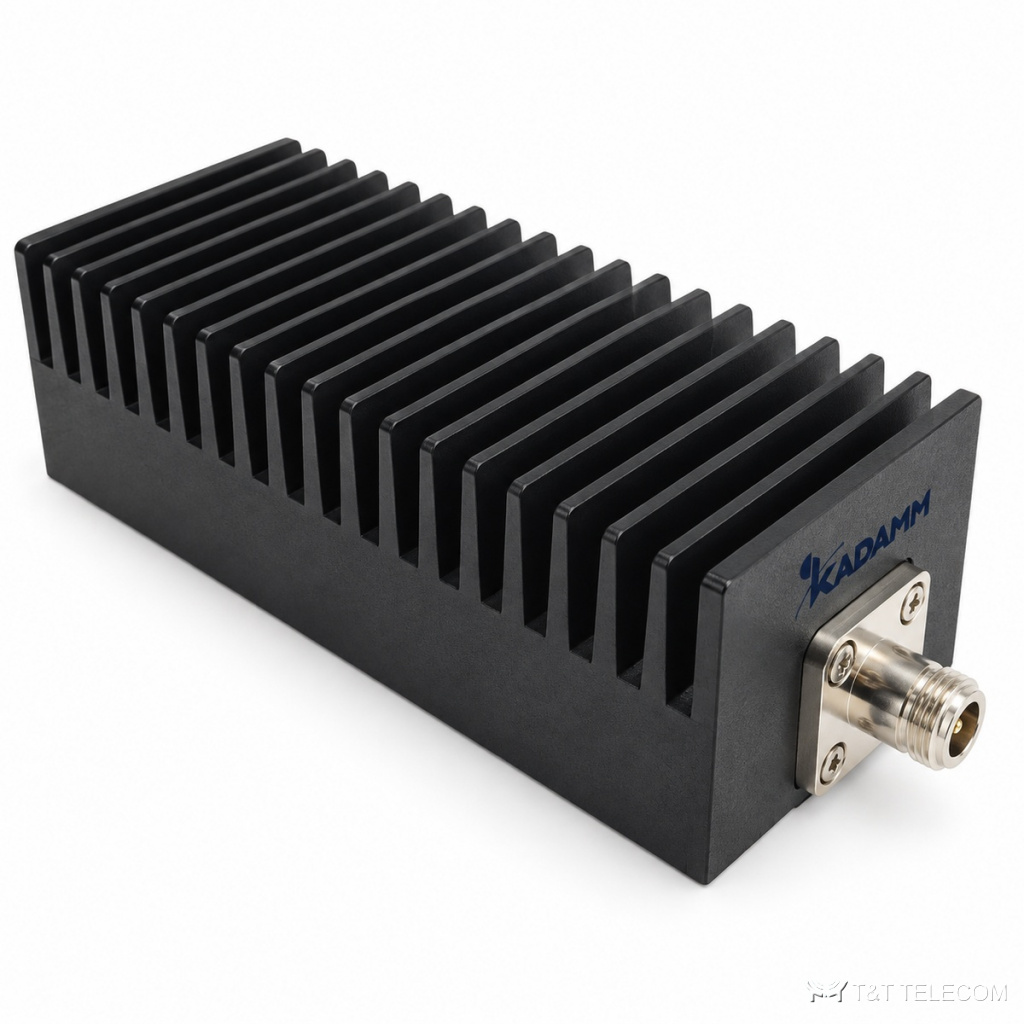

Серия аттенюаторов СВЧ KADAMM АТК-ВМ — до 18 ГГц, соединители по таблице исполнений, 62 модели

Серия аттенюаторов СВЧ KADAMM АТК-ВМ — до 18 ГГц, соединители по таблице исполнений, 62 модели
Аттенюаторы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АТК-ВМ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM АТК-ВМ — серия из 62 аттенюаторов СВЧ, до 18 ГГц. С АТК-ВМ уровень сигнала подгоняют под вход прибора или следующего каскада. Параметры АТК-ВМ: диапазон до 18 ГГц; соединители по таблице исполнений; КСВН 1,3–1,6; мощность 10–500 Вт.

Область применения

  • Развязка каскадов и улучшение согласования — АТК-ВМ.
  • Защита входов анализаторов и приёмников — АТК-ВМ.
  • Согласование уровней в измерительных трактах — АТК-ВМ.

Исполнения серии АТК-ВМ

АртикулЧастоты, ГГцМощн., ВтКСВНОслабление, дБПогрешность ослабления, ±дБ
KADAMM АТК-10-100-30-N(в)-N(р)-М0-101001,530±1,5
KADAMM АТК-10-100-40-N(в)-N(р)-М0-101001,540±1,5
KADAMM АТК-10-300-30-N(в)-N(р)-М0-103001,4530±1,0
KADAMM АТК-10-300-40-N(в)-N(р)-М0-103001,4540±1,0
KADAMM АТК-10-300-50-N(в)-N(р)-М0-103001,4550±1,0
KADAMM АТК-10-50-10-N(в)-N(р)-М0-10501,3510±0,8
KADAMM АТК-10-50-20-N(в)-N(р)-М0-10501,3520±0,8
KADAMM АТК-10-50-3-N(в)-N(р)-М0-10501,353±0,7
KADAMM АТК-10-50-30-N(в)-N(р)-М0-10501,3530±1,0
KADAMM АТК-10-50-40-N(в)-N(р)-М0-10501,3540±1,2
KADAMM АТК-10-50-50-N(в)-N(р)-М0-10501,3550±1,2
KADAMM АТК-10-50-6-N(в)-N(р)-М0-10501,356±0,7
KADAMM АТК-10-500-40-N(в)-N(р)-М0-105001,540±1,5
KADAMM АТК-10-500-50-N(в)-N(р)-М0-105001,550±1,5
KADAMM АТК-12-100-20-N(в)-N(р)-М0-12,41001,520±1,5
KADAMM АТК-12-100-30-N(в)-N(р)-М0-12,41001,530±1,8
KADAMM АТК-12-100-40-N(в)-N(р)-М0-12,41001,540±1,8
KADAMM АТК-12-100-50-N(в)-N(р)-М0-12,41001,550±2,0
KADAMM АТК-18-10-10-N(в)-N(р)-М0-18—1,410±1,0
KADAMM АТК-18-10-20-N(в)-N(р)-М0-18—1,420±1,0
KADAMM АТК-18-10-30-N(в)-N(р)-М0-18—1,430±1,2
KADAMM АТК-18-10-40-N(в)-N(р)-М0-18—1,440±1,2
KADAMM АТК-18-100-20-N(в)-N(р)-М0-18,01001,620±2,0
KADAMM АТК-18-100-30-N(в)-N(р)-М0-18,01001,630±2,2
KADAMM АТК-18-100-40-N(в)-N(р)-М0-18,01001,640±2,2
KADAMM АТК-18-100-50-N(в)-N(р)-М0-18,01001,650±2,5
KADAMM АТК-18-200-10-N(в)-N(р)-М0-18—1,510±2,5
KADAMM АТК-18-200-20-N(в)-N(р)-М0-18—1,520±2,5
KADAMM АТК-18-200-30-N(в)-N(р)-М0-18—1,530±2,0
KADAMM АТК-18-200-40-N(в)-N(р)-М0-18—1,540±2,0
KADAMM АТК-18-200-50-N(в)-N(р)-М0-18—1,550±2,0
KADAMM АТК-18-300-10-N(в)-N(р)-М0-183001,510±3,0
KADAMM АТК-18-300-20-N(в)-N(р)-М0-183001,520±5,0
KADAMM АТК-18-300-30-N(в)-N(р)-М0-183001,530±3,5
KADAMM АТК-18-300-40-N(в)-N(р)-М0-183001,540±3,0
KADAMM АТК-18-300-50-N(в)-N(р)-М0-183001,550±3,0
KADAMM АТК-18-500-30-N(в)-N(р)-М0-185001,530±4,0
KADAMM АТК-18-500-40-N(в)-N(р)-М0-185001,540±3,0
KADAMM АТК-4-100-10-N(в)-N(р)-М0-41001,3510±0,8
KADAMM АТК-4-100-10-N(в)-N(р)-М.20-41001,410±1,5
KADAMM АТК-4-100-20-N(в)-N(р)-М0-41001,3520±0,8
KADAMM АТК-4-100-20-N(в)-N(р)-М.20-41001,420±1,7
KADAMM АТК-4-100-30-N(в)-N(р)-М0-41001,3530±0,8
KADAMM АТК-4-100-30-N(в)-N(р)-М.20-41001,430±1,5
KADAMM АТК-4-100-40-N(в)-N(р)-М0-41001,3540±0,08
KADAMM АТК-4-100-40-N(в)-N(р)-М.20-41001,440±1,5
KADAMM АТК-4-100-50-N(в)-N(р)-М0-41001,450±1,5
KADAMM АТК-4-300-10-N(в)-N(р)-М0-43001,510±2,0
KADAMM АТК-4-300-20-N(в)-N(р)-М0-43001,520±2,0
KADAMM АТК-4-300-30-N(в)-N(р)-М0-43001,530±1,5
KADAMM АТК-4-300-40-N(в)-N(р)-М0-43001,540±1,5
KADAMM АТК-4-300-50-N(в)-N(р)-М0-43001,550±1,5
KADAMM АТК-4-500-10-N(в)-N(р)-М0-45001,510±2,0
KADAMM АТК-4-500-20-N(в)-N(р)-М0-45001,520±2,0
KADAMM АТК-4-500-30-N(в)-N(р)-М0-45001,530±1,5
KADAMM АТК-4-500-40-N(в)-N(р)-М0-45001,540±1,5
KADAMM АТК-4-500-50-N(в)-N(р)-М0-45001,550±1,5
KADAMM АТК-6-10-10-N(в)-N(р)-М0-6101,310±0,6
KADAMM АТК-6-10-20-N(в)-N(р)-М0-6101,320±0,6
KADAMM АТК-6-10-30-N(в)-N(р)-М0-6101,330±0,6
KADAMM АТК-6-10-40-N(в)-N(р)-М0-6101,340±0,8
KADAMM АТК-6-10-N(в)-N(р)-М0-6101,31-9±0,5

Подбор исполнения

  • Сначала выбирают строку АТК-ВМ по частоте — серия перекрывает до 18 ГГц.
  • КСВН моделей АТК-ВМ — от 1,3 до 1,6: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей АТК-ВМ — от 10 до 500 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители АТК-ВМ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АТК-ВМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на АТК-ВМ?
К карточке АТК-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АТК-ВМ?
По таблице исполнений АТК-ВМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АТК-ВМ?
У АТК-ВМ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
