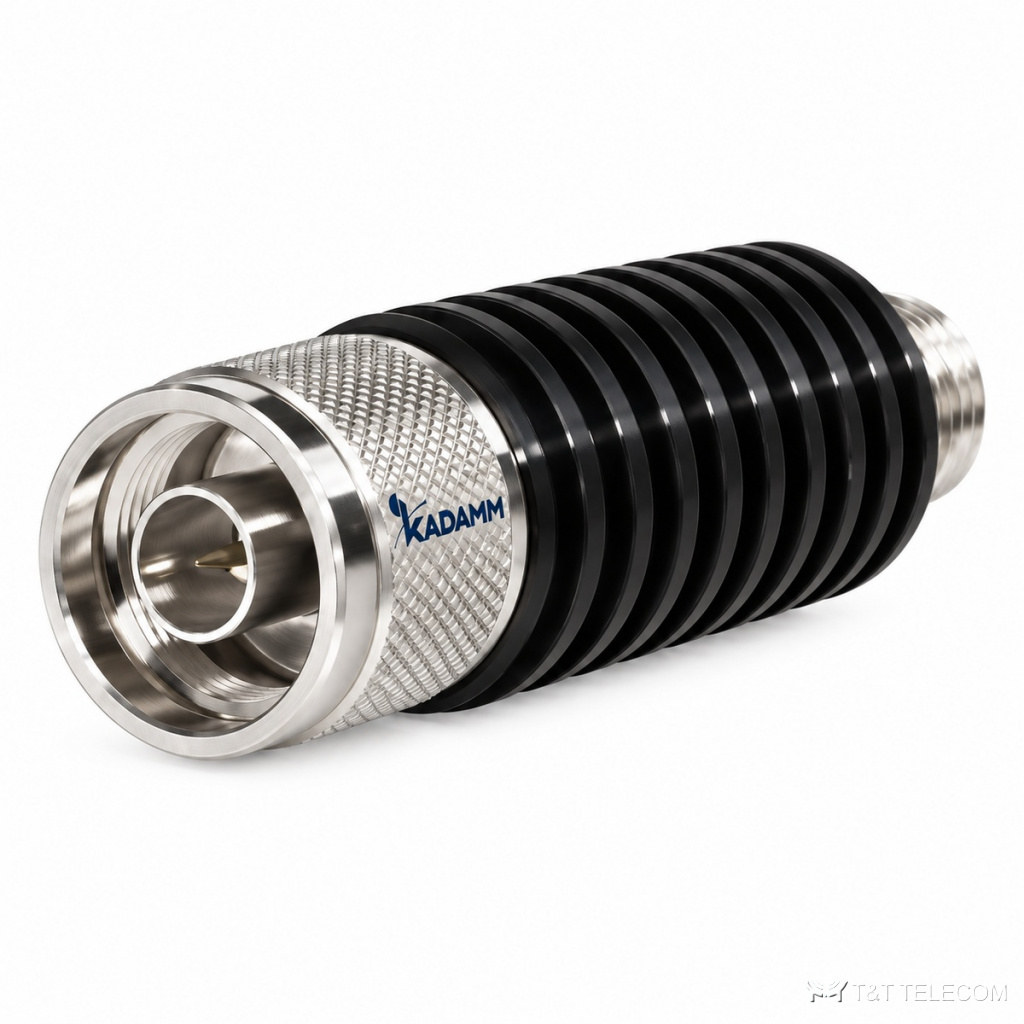

Серия KADAMM АТК-П — серия из 25 аттенюаторов СВЧ, до 18 ГГц. С АТК-П уровень сигнала подгоняют под вход прибора или следующего каскада. Коротко о АТК-П: диапазон до 18 ГГц; соединители по таблице исполнений; КСВН 1,2–1,5; мощность 1–5 Вт.
Где применяют
- Развязка каскадов и улучшение согласования — АТК-П.
- Защита входов анализаторов и приёмников — АТК-П.
- Согласование уровней в измерительных трактах — АТК-П.
Исполнения серии АТК-П
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Ослабление, дБ | Погрешность ослабления, ±дБ |
|---|---|---|---|---|---|
| KADAMM АТК-12,4-1-3-SMA(в)-SMA(р) | 0-12,4 | 1 | 1,4 | 3 | ±0,5 |
| KADAMM АТК-12,4-1-30-SMA(в)-SMA(р) | 0-12,4 | 1 | 1,4 | 30 | ±1,0 |
| KADAMM АТК-12,4-1-40-SMA(в)-SMA(р) | 0-12,4 | 1 | 1,4 | 40 | ±1,2 |
| KADAMM АТК-12,4-1-6-SMA(в)-SMA(р) | 0-12,4 | 1 | 1,4 | 6 | ±0,6 |
| KADAMM АТК-12,4-5-10-N(в)-N(р) | 0-12,4 | 5 | 1,4 | 10 | ±1,0 |
| KADAMM АТК-12,4-5-20-N(в)-N(р) | 0-12,4 | 5 | 1,4 | 20 | ±1,5 |
| KADAMM АТК-12,4-5-3-N(в)-N(р) | 0-12,4 | 5 | 1,4 | 3 | ±0,6 |
| KADAMM АТК-12,4-5-30-N(в)-N(р) | 0-12,4 | 5 | 1,4 | 30 | ±1,5 |
| KADAMM АТК-12,4-5-6-N(в)-N(р) | 0-12,4 | 5 | 1,4 | 6 | ±0,8 |
| KADAMM АТК-18-1-10-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 10 | ±1,25 |
| KADAMM АТК-18-1-20-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 20 | ±1,5 |
| KADAMM АТК-18-1-3-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 3 | ±0,6 |
| KADAMM АТК-18-1-30-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 30 | ±1,5 |
| KADAMM АТК-18-1-40-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 40 | ±1,5 |
| KADAMM АТК-18-1-6-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 6 | ±0,18 |
| KADAMM АТК-3-1-20-SMA(в)-SMA(р) | 0-3 | 1 | 1,2 | 20 | ±0,6 |
| KADAMM АТК-3-1-3-SMA(в)-SMA(р) | 0-3 | 1 | 1,2 | 3 | ±0,4 |
| KADAMM АТК-3-1-30-SMA(в)-SMA(р) | 0-3 | 1 | 1,2 | 30 | ±0,6 |
| KADAMM АТК-3-1-40-SMA(в)-SMA(р) | 0-3 | 1 | 1,2 | 40 | ±0,8 |
| KADAMM АТК-3-1-6-SMA(в)-SMA(р) | 0-3 | 1 | 1,2 | 6 | ±0,4 |
| KADAMM АТК-3-5-10-N(в)-N(р) | 0-3 | 5 | 1,25 | 10 | ±0,5 |
| KADAMM АТК-3-5-20-N(в)-N(р) | 0-3 | 5 | 1,25 | 20 | ±0,6 |
| KADAMM АТК-3-5-3-N(в)-N(р) | 0-3 | 5 | 1,25 | 3 | ±0,5 |
| KADAMM АТК-3-5-30-N(в)-N(р) | 0-3 | 5 | 1,25 | 30 | ±0,8 |
| KADAMM АТК-3-5-6-N(в)-N(р) | 0-3 | 5 | 1,25 | 6 | ±0,5 |
На что смотреть при выборе
- Полоса модели АТК-П должна перекрывать рабочие частоты (серия: до 18 ГГц).
- КСВН моделей АТК-П — от 1,2 до 1,5: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей АТК-П — от 1 до 5 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АТК-П — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АТК-П подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АТК-П?
К карточке АТК-П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АТК-П?
По таблице исполнений АТК-П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АТК-П?
У АТК-П — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
