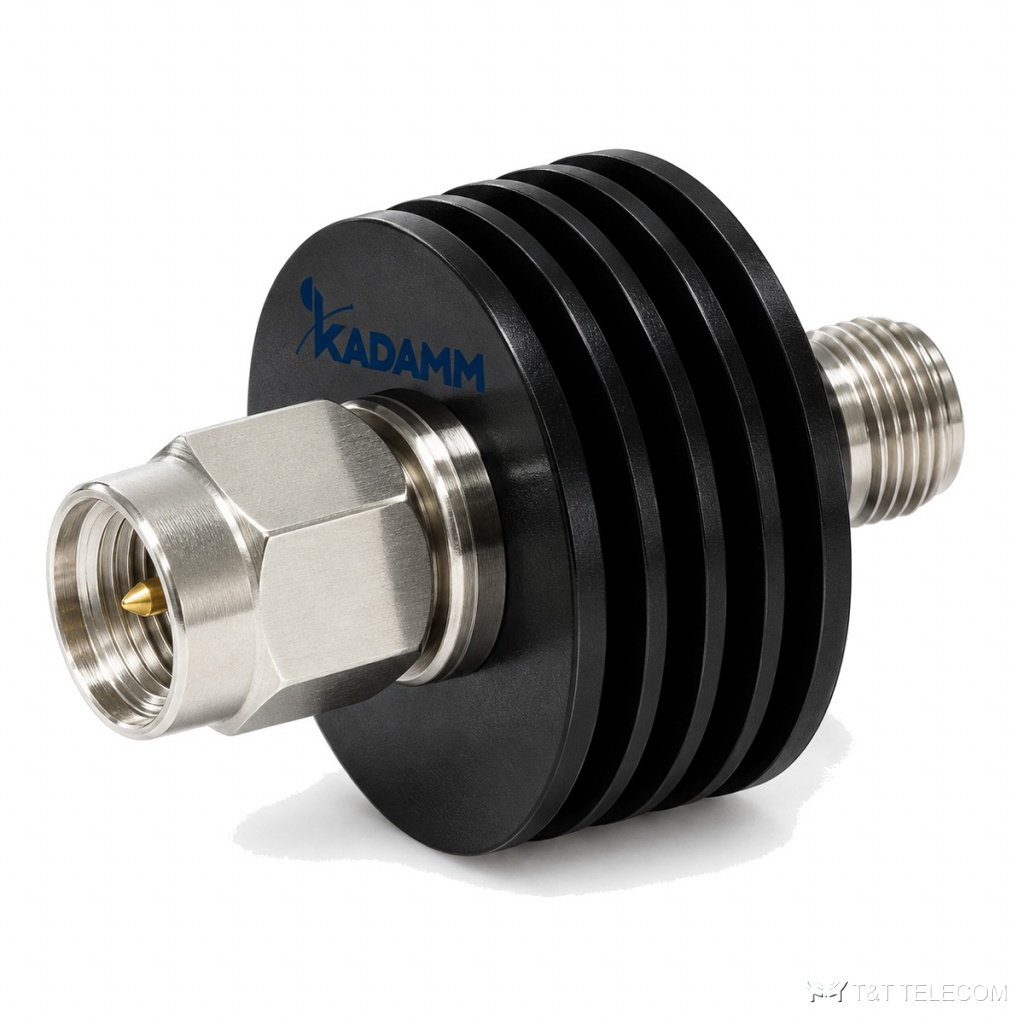

KADAMM АТК-5: серия из 13 аттенюаторов СВЧ, до 67 ГГц. АТК-5 ослабляют сигнал на фиксированное число децибел в широкой полосе частот. Коротко о АТК-5: диапазон до 67 ГГц; соединители SMA; КСВН 1,15–1,45.
Область применения
- Согласование уровней в измерительных трактах — АТК-5.
- Развязка каскадов и улучшение согласования — АТК-5.
- Защита входов анализаторов и приёмников — АТК-5.
Исполнения серии АТК-5
| Артикул | Частоты, ГГц | КСВН | Соединитель | Погрешность ослабления при 1~10 дБ, дБ | Погрешность ослабления при 20 дБ, дБ | Погрешность ослабления при 30 дБ, дБ | Погрешность ослабления при 40 дБ, дБ | Погрешность ослабления при 11~20 дБ, дБ | Погрешность ослабления при 21~30 дБ, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АТК-12,4-5-X-N | 0–12,4 | 1,30 | N | 0,6 | 0,7 | 0,8 | 0,9 | — | — |
| KADAMM АТК-12,4-5-X-SMA | 0–12,4 | 1,35 | SMA | 0,6 | — | — | — | 0,7 | 0,9 |
| KADAMM АТК-18-5-X-N | 0–18 | 1,35 | N | 0,7 | 0,8 | 1,0 | 1,2 | — | — |
| KADAMM АТК-18-5-X-SMA | 0–18 | 1,45 | SMA | 0,6 | — | — | — | 0,8 | 1,0 |
| KADAMM АТК-26,5-5-X-3,5 | 0–26,5 | 1,25 | 3,5 мм | -1,0/+1,0 | — | — | — | — | — |
| KADAMM АТК-26,5-5-X-SMA | 0–26,5 | 1,35 | SMA | -0,7/+0,7 | -0,7/+0,7 | -0,8/+0,8 | — | — | — |
| KADAMM АТК-4-5-X-N | 0–4 | 1,15 | N | 0,4 | 0,5 | 0,6 | 0,7 | — | — |
| KADAMM АТК-4-5-X-SMA | 0–4 | 1,20 | SMA | 0,4 | — | — | — | 0,5 | 0,7 |
| KADAMM АТК-40-5-X-2,92 | 0–40 | 1,25 | 2,92 мм | -0,7/+1,0 | — | — | -1,0/+2,0 | — | — |
| KADAMM АТК-50-5-X-2,4 | 0–50 | 1,3 | 2,4 мм | -1,0/+1,2 | -1,0/+1,2 | -1,0/+1,2 | — | — | — |
| KADAMM АТК-67-5-X-1,85 | 0–67 | 1,4 | 1,85 мм | -1,0/+1,5 | -1,2/+1,5 | -1,5/+2,0 | — | — | — |
| KADAMM АТК-8-5-X-N | 0–8 | 1,20 | N | 0,5 | 0,6 | 0,8 | 0,8 | — | — |
| KADAMM АТК-8-5-X-SMA | 0–8 | 1,25 | SMA | 0,5 | — | — | — | 0,6 | 0,8 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 5 |
Подбор исполнения
- Полоса модели АТК-5 должна перекрывать рабочие частоты (серия: до 67 ГГц).
- КСВН моделей АТК-5 — от 1,15 до 1,45: чем ниже, тем меньше отражение в тракте.
- Соединители АТК-5 — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АТК-5 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АТК-5?
Диапазон серии АТК-5 — до 67 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АТК-5?
К карточке АТК-5 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АТК-5?
По таблице исполнений АТК-5: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
