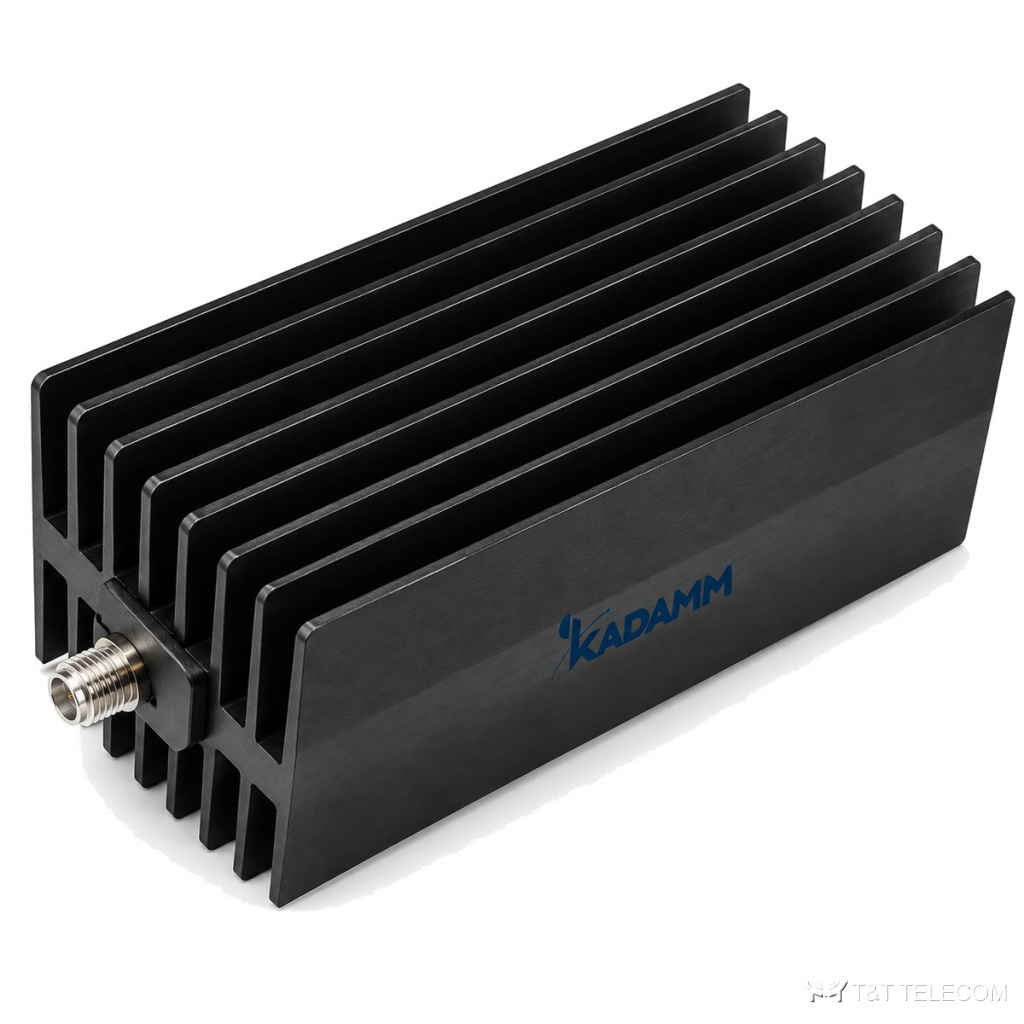

Серия аттенюаторов СВЧ KADAMM АТК-200/600 — до 18 ГГц, соединители N, 32 модели

Серия аттенюаторов СВЧ KADAMM АТК-200/600 — до 18 ГГц, соединители N, 32 модели
Аттенюаторы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АТК-200/600 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM АТК-200/600: серия из 32 аттенюаторов СВЧ, до 18 ГГц. АТК-200/600 ослабляют сигнал на фиксированное число децибел в широкой полосе частот. Параметры АТК-200/600: диапазон до 18 ГГц; соединители N; КСВН 1,2–1,5; мощность 200–600 Вт.

Область применения

  • Согласование уровней в измерительных трактах — АТК-200/600.
  • Развязка каскадов и улучшение согласования — АТК-200/600.
  • Защита входов анализаторов и приёмников — АТК-200/600.

Исполнения серии АТК-200/600

АртикулЧастоты, ГГцСредняя мощность, ВтКСВНПогрешность ослабления при 20 дБ, дБПогрешность ослабления при 30 дБ, дБПогрешность ослабления при 10 дБ, дБПогрешность ослабления при 40 дБ, дБПогрешность ослабления при 3 дБ, дБПогрешность ослабления при 50 дБ, дБ
KADAMM АТК-12,4-200-X-N0–12,42001,350,91,01,51,1—1,1
KADAMM АТК-12,4-250-X-N0–12,42501,350,91,02,51,1—1,1
KADAMM АТК-12,4-300-X-N0–12,43001,350,91,03,01,1-1,1
KADAMM АТК-12,4-400-X-N0–12,44001,352,01,0—1,1——
KADAMM АТК-12,4-500-X-N0–12,45001,352,0-1,5/+2,03,0—-—
KADAMM АТК-12,4-500-X-N(р)0–12,45001,352,0-1,5/+2,03,0—-—
KADAMM АТК-12,4-600-X-N0–12,46001,352,0-1,5/+2,03,01,2-—
KADAMM АТК-12,4-600-X-N(р)0–12,46001,352,0-1,5/+2,03,01,2-—
KADAMM АТК-18-200-X-N0–182001,452,51,53,51,3—1,4
KADAMM АТК-18-250-X-N0–182501,45-1,531,3—1,4
KADAMM АТК-18-300-X-N0–183001,45-1,53,51,3-1,3
KADAMM АТК-18-400-X-N0–184001,454,51,5—1,5——
KADAMM АТК-18-500-X-N0–185001,505,00/+6,06,0—-—
KADAMM АТК-18-500-X-N(р)0–185001,505,00/+6,06,0—-—
KADAMM АТК-18-600-X-N0–186001,505,0-2,0/+6,06,02,0-—
KADAMM АТК-18-600-X-N(р)0–186001,505,0-2,0/+6,06,02,0-—
KADAMM АТК-4-200-X-N0–42001,200,70,80,70,9—0,9
KADAMM АТК-4-250-X-N0–42501,200,70,80,70,9—0,9
KADAMM АТК-4-300-X-N0–43001,200,70,80,70,9-0,9
KADAMM АТК-4-400-X-N0–44001,201,20,8—0,9——
KADAMM АТК-4-500-X-N0–45001,251,21,0-0,6/+1,5—+2,3—
KADAMM АТК-4-500-X-N(р)0–45001,251,21,0-0,6/+1,5—+2,3—
KADAMM АТК-4-600-X-N0–46001,251,21,0-0,6/+1,51,00/+2—
KADAMM АТК-4-600-X-N(р)0–46001,251,21,0-0,6/+1,51,00/+2—
KADAMM АТК-8-200-X-N0–82001,250,80,90,80,9—0,9
KADAMM АТК-8-250-X-N0–82501,250,80,90,80,9—0,9
KADAMM АТК-8-300-X-N0–83001,250,80,90,80,9-0,9
KADAMM АТК-8-400-X-N0–84001,251,50,9—0,9——
KADAMM АТК-8-500-X-N0–85001,302,01,5-0,5/+2,0—+3,5—
KADAMM АТК-8-500-X-N(р)0–85001,302,01,5-0,5/+2,0—+3,5—
KADAMM АТК-8-600-X-N0–86001,302,01,1-0,5/+2,01,1-—
KADAMM АТК-8-600-X-N(р)0–86001,302,01,1-0,5/+2,01,1-—

Общие характеристики

ПараметрЗначение
СоединительN

Как выбрать модель

  • Полоса модели АТК-200/600 должна перекрывать рабочие частоты (серия: до 18 ГГц).
  • КСВН моделей АТК-200/600 — от 1,2 до 1,5: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей АТК-200/600 — от 200 до 600 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители АТК-200/600 — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM АТК-200/600 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии АТК-200/600?
По таблице исполнений АТК-200/600: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АТК-200/600?
У АТК-200/600 — N; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АТК-200/600?
Диапазон серии АТК-200/600 — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
