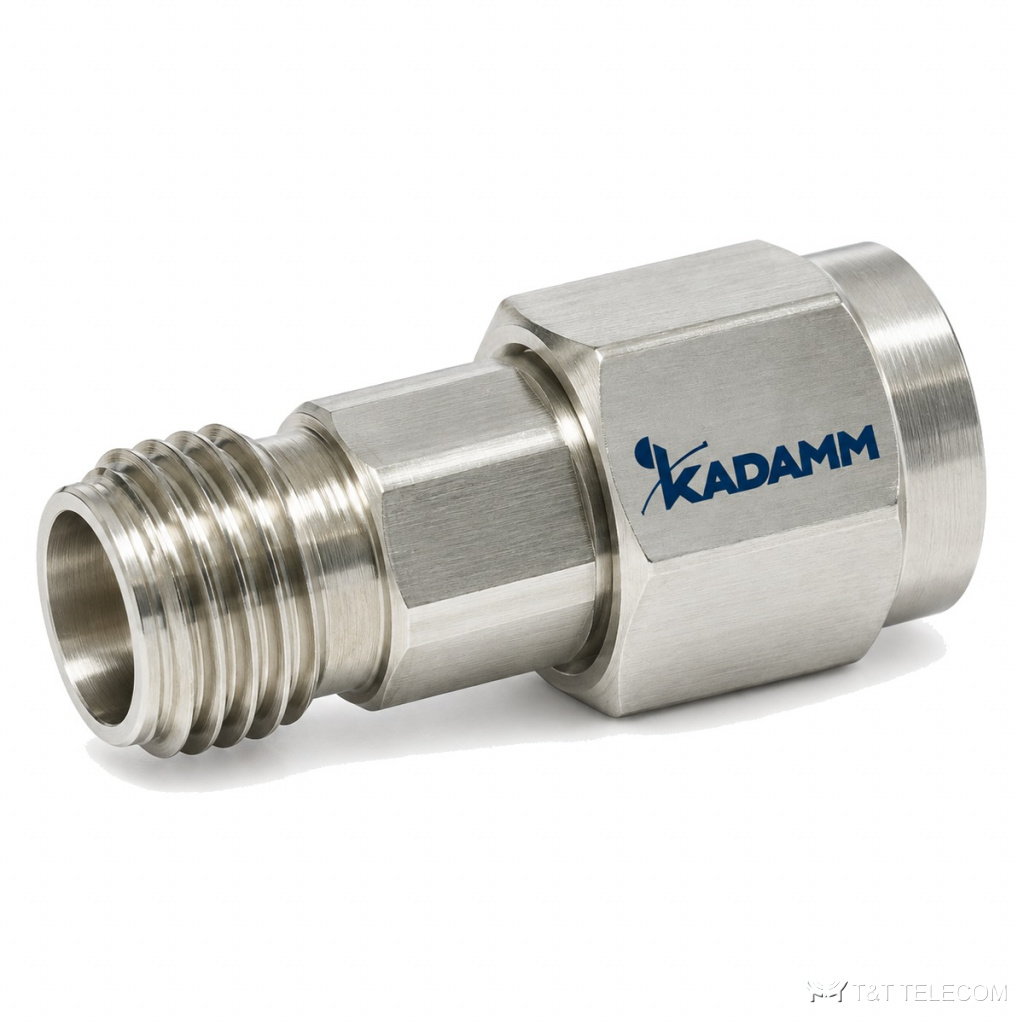

Серия аттенюаторов СВЧ KADAMM АТК-2 — до 67 ГГц, соединители SMA, 31 модель

Серия аттенюаторов СВЧ KADAMM АТК-2 — до 67 ГГц, соединители SMA, 31 модель
Аттенюаторы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АТК-2 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM АТК-2: серия из 31 аттенюатор СВЧ, до 67 ГГц. С АТК-2 уровень сигнала подгоняют под вход прибора или следующего каскада. Параметры АТК-2: диапазон до 67 ГГц; соединители SMA; КСВН 1,2–1,45; мощность 1–2 Вт.

Где применяют

  • Согласование уровней в измерительных трактах — АТК-2.
  • Развязка каскадов и улучшение согласования — АТК-2.
  • Защита входов анализаторов и приёмников — АТК-2.

Исполнения серии АТК-2

АртикулЧастоты, ГГцСредняя мощность, ВтКСВНСоединительПогрешность ослабления при 0 дБ, дБПогрешность ослабления при 7~10/12/15/20 дБ, дБПогрешность ослабления при 1~6 дБ, дБПогрешность ослабления при 50 дБ, дБПогрешность ослабления при 60 дБ, дБ
KADAMM АТК-12,4-2-X-N0–12,421,30N———1,01,1
KADAMM АТК-12,4-2-X-SMA0–12,42—SMA-0,2/+0,3-0,6/+0,5-0,4/+0,5-1,0/+1,0±1,1
KADAMM АТК-12,4-2-X-TNC0–12,421,35TNC———1,01,1
KADAMM АТК-18-2-X-N0–1821,35N———--
KADAMM АТК-18-2-X-SMA0–182—SMA-0,2/+0,4-0,6/+0,6-0,4/+0,6-1,0/+1,5±1,5
KADAMM АТК-18-2-X-SMP0–1821,35SMP-0,2/+0,4-0,6/+0,6-0,4/+0,6——
KADAMM АТК-18-2-X-SSMA0–1821,35SSMA-0,2/+0,4-0,6/+0,6-0,4/+0,6——
KADAMM АТК-18-2-X-SSMP0–1821,35SSMP-0,2/+0,4-0,6/+0,6-0,4/+0,6——
KADAMM АТК-18-2-X-TNC0–1821,30TNC———1,51,5
KADAMM АТК-26,5-2-X-3,50–26,521,253,5 мм———-1,5/+1,5—
KADAMM АТК-26,5-2-X-SMA0–26,52—SMA-0,2/+0,6-0,6/+0,8———
KADAMM АТК-26,5-2-X-SMP0–26,521,40SMP-0,2/+0,6-0,6/+0,8-0,4/+0,8——
KADAMM АТК-26,5-2-X-SSMA0–26,521,40SSMA-0,2/+0,6-0,6/+0,8-0,4/+0,8——
KADAMM АТК-26,5-2-X-SSMP0–26,521,40SSMP-0,2/+0,6-0,6/+0,8-0,4/+0,8——
KADAMM АТК-4-2-X-BNC0–421,25BNC—————
KADAMM АТК-4-2-X-N0–421,20N———0,70,8
KADAMM АТК-4-2-X-SMA0–42—SMA-0,2/+0,2-0,6/+0,4-0,4/+0,4-1,0/+0,9±0,8
KADAMM АТК-4-2-X-TNC0–421,20TNC———0,70,8
KADAMM АТК-40-2-X0–402—уточняйте у менеджера—————
KADAMM АТК-40-2-X-2,920–402—2,92 мм-0,2/+0,8————
KADAMM АТК-40-2-X-SMP0–4021,45SMP0,2/+0,8-0,6/+1,0-0,4/+1,0——
KADAMM АТК-40-2-X-SSMA0–4021,45SSMA0,2/+0,8-0,6/+1,0-0,4/+1,0——
KADAMM АТК-40-2-X-SSMP0–4021,45SSMP0,2/+0,8-0,6/+1,0-0,4/+1,0——
KADAMM АТК-50-2-X-2,40–502—2,4 мм-0,2/+1,0————
KADAMM АТК-6-2-X-BNC0–621,25BNC—————
KADAMM АТК-6-2-X-SMA0–621,20SMA—————
KADAMM АТК-67-1-X-1,850–671—1,85 мм—————
KADAMM АТК-67-2-X-1,850–6721,351,85 мм—————
KADAMM АТК-8-2-X-N0–821,20N———0,80,9
KADAMM АТК-8-2-X-SMA0–82—SMA-0,2/+0,2-0,6/+0,4-0,4/+0,4-1,0/+0,9±0,9
KADAMM АТК-8-2-X-TNC0–821,25TNC———0,80,9

На что смотреть при выборе

  • Сначала выбирают строку АТК-2 по частоте — серия перекрывает до 67 ГГц.
  • КСВН моделей АТК-2 — от 1,2 до 1,45: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей АТК-2 — от 1 до 2 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители АТК-2 — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АТК-2 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у АТК-2?
У АТК-2 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АТК-2?
Диапазон серии АТК-2 — до 67 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АТК-2?
К карточке АТК-2 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
