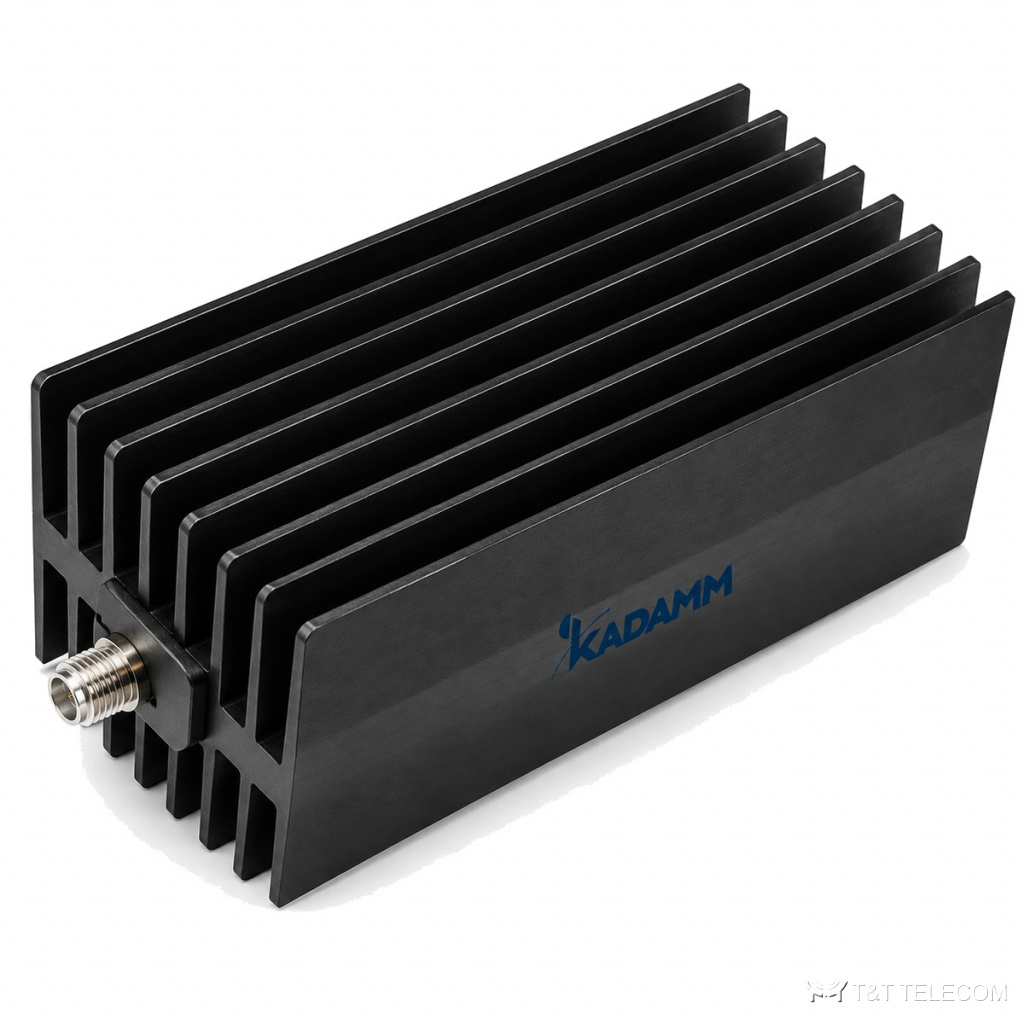

Серия аттенюаторов СВЧ KADAMM АТК-150 — до 18 ГГц, соединители SMA, 32 модели

Серия аттенюаторов СВЧ KADAMM АТК-150 — до 18 ГГц, соединители SMA, 32 модели
Аттенюаторы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АТК-150 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM АТК-150: серия из 32 аттенюаторов СВЧ, до 18 ГГц. С АТК-150 уровень сигнала подгоняют под вход прибора или следующего каскада. Параметры АТК-150: диапазон до 18 ГГц; соединители SMA; КСВН 1,2–1,45.

Для каких задач

  • Согласование уровней в измерительных трактах — АТК-150.
  • Развязка каскадов и улучшение согласования — АТК-150.
  • Защита входов анализаторов и приёмников — АТК-150.

Исполнения серии АТК-150

АртикулЧастоты, ГГцКСВНСоединительПогрешность ослабления при 3 дБ, дБПогрешность ослабления при 6~10 дБ, дБПогрешность ослабления при 20 дБ, дБПогрешность ослабления при 30 дБ, дБПогрешность ослабления при 40 дБ, дБПогрешность ослабления при 50~60 дБ, дБ
KADAMM АТК-12,4-150-X-N(р)-N(р)-П0–12,41,35N-0,90,91,01,11,1
KADAMM АТК-12,4-150-X-N(р)-N(р)-Ц0–12,41,35N-0,90,91,01,11,1
KADAMM АТК-12,4-150-X-N-П0–12,41,35N-0,90,91,01,11,1
KADAMM АТК-12,4-150-X-N-Ц0–12,41,35N-0,90,91,01,11,1
KADAMM АТК-12,4-150-X-SMA(р)-SMA(р)-П0–12,41,35SMA-0,90,91,01,11,1
KADAMM АТК-12,4-150-X-SMA(р)-SMA(р)-Ц0–12,41,35SMA-0,90,91,01,11,1
KADAMM АТК-12,4-150-X-SMA-П0–12,41,35SMA-0,90,91,01,11,1
KADAMM АТК-12,4-150-X-SMA-Ц0–12,41,35SMA-0,90,91,01,11,1
KADAMM АТК-18-150-X-N(р)-N(р)-П0–181,45N-2,01,51,51,31,4
KADAMM АТК-18-150-X-N(р)-N(р)-Ц0–181,45N-2,01,51,51,31,4
KADAMM АТК-18-150-X-N-П0–181,45N-2,01,51,51,31,4
KADAMM АТК-18-150-X-N-Ц0–181,45N-2,01,51,51,31,4
KADAMM АТК-18-150-X-SMA(р)-SMA(р)-П0–181,45SMA-2,01,51,51,31,4
KADAMM АТК-18-150-X-SMA(р)-SMA(р)-Ц0–181,45SMA-2,01,51,51,31,4
KADAMM АТК-18-150-X-SMA-П0–181,45SMA-2,01,51,51,31,4
KADAMM АТК-18-150-X-SMA-Ц0–181,45SMA-2,01,51,51,31,4
KADAMM АТК-4-150-X-N(р)-N(р)-П0–41,20N0,70,70,70,80,90,9
KADAMM АТК-4-150-X-N(р)-N(р)-Ц0–41,20N0,70,70,70,80,90,9
KADAMM АТК-4-150-X-N-П0–41,20N0,70,70,70,80,90,9
KADAMM АТК-4-150-X-N-Ц0–41,20N0,70,70,70,80,90,9
KADAMM АТК-4-150-X-SMA(р)-SMA(р)-П0–41,20SMA0,70,70,70,80,90,9
KADAMM АТК-4-150-X-SMA(р)-SMA(р)-Ц0–41,20SMA0,70,70,70,80,90,9
KADAMM АТК-4-150-X-SMA-П0–41,20SMA0,70,70,70,80,90,9
KADAMM АТК-4-150-X-SMA-Ц0–41,20SMA0,70,70,70,80,90,9
KADAMM АТК-8-150-X-N(р)-N(р)-П0–81,25N0,80,80,80,90,90,9
KADAMM АТК-8-150-X-N(р)-N(р)-Ц0–81,25N0,80,80,80,90,90,9
KADAMM АТК-8-150-X-N-П0–81,25N0,80,80,80,90,90,9
KADAMM АТК-8-150-X-N-Ц0–81,25N0,80,80,80,90,90,9
KADAMM АТК-8-150-X-SMA(р)-SMA(р)-П0–81,25SMA0,80,80,80,90,90,9
KADAMM АТК-8-150-X-SMA(р)-SMA(р)-Ц0–81,25SMA0,80,80,80,90,90,9
KADAMM АТК-8-150-X-SMA-П0–81,25SMA0,80,80,80,90,90,9
KADAMM АТК-8-150-X-SMA-Ц0–81,25SMA0,80,80,80,90,90,9

Общие характеристики

ПараметрЗначение
Средняя мощность, Вт150

Подбор исполнения

  • Полоса модели АТК-150 должна перекрывать рабочие частоты (серия: до 18 ГГц).
  • КСВН моделей АТК-150 — от 1,2 до 1,45: чем ниже, тем меньше отражение в тракте.
  • Соединители АТК-150 — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АТК-150 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на АТК-150?
К карточке АТК-150 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АТК-150?
По таблице исполнений АТК-150: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АТК-150?
У АТК-150 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
