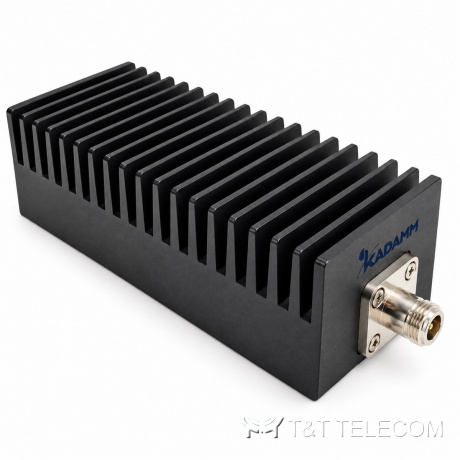

Серия аттенюаторов СВЧ KADAMM АТК-1000/5000 — до 4,2 ГГц, соединители N, 11 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

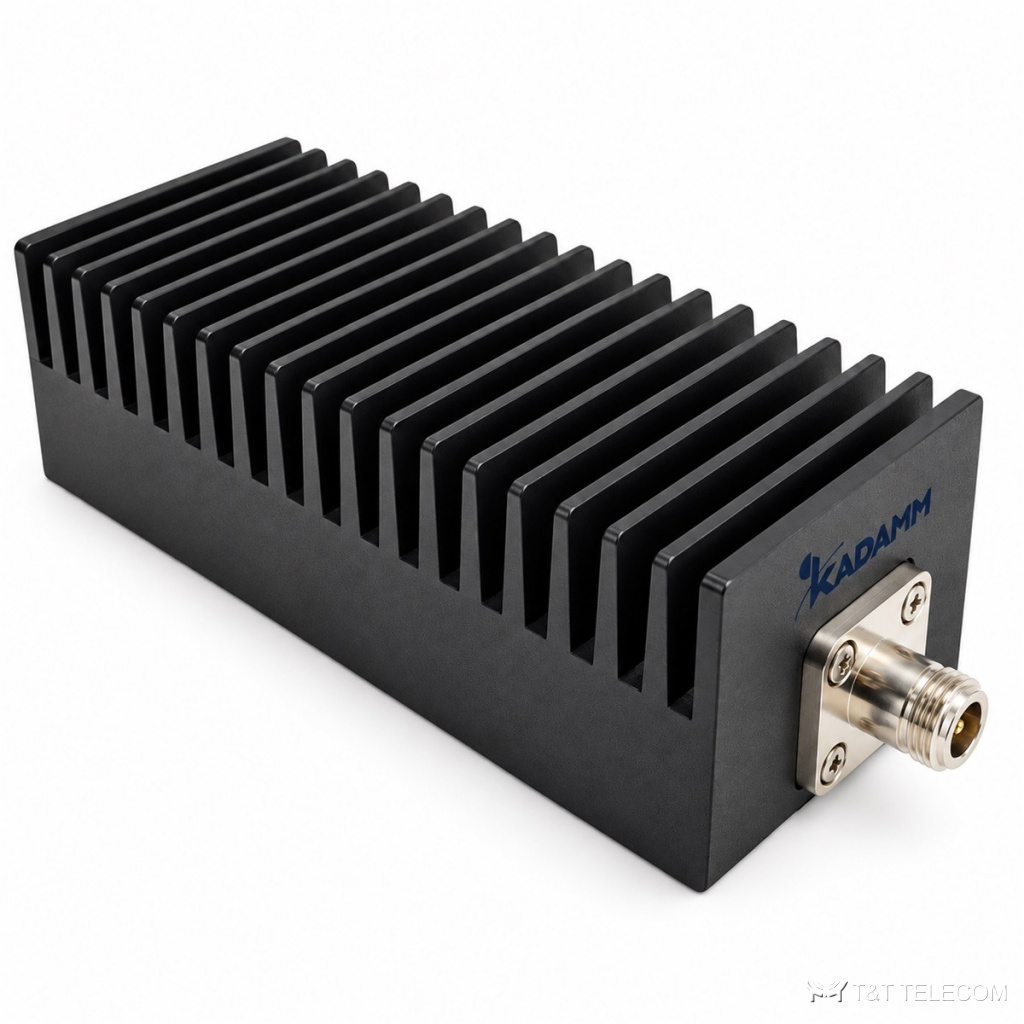

KADAMM АТК-1000/5000 — серия из 11 аттенюаторов СВЧ, до 4,2 ГГц. АТК-1000/5000 ослабляют сигнал на фиксированное число децибел в широкой полосе частот. Основное о АТК-1000/5000: диапазон до 4,2 ГГц; соединители N; КСВН 1,2–1,4; мощность 1000–3000 Вт.
Где применяют
- Защита входов анализаторов и приёмников — АТК-1000/5000.
- Согласование уровней в измерительных трактах — АТК-1000/5000.
- Развязка каскадов и улучшение согласования — АТК-1000/5000.
Исполнения серии АТК-1000/5000
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Погрешность ослабления при 50 дБ, дБ | Погрешность ослабления при 20 дБ, дБ | Погрешность ослабления при 30 дБ, дБ | Погрешность ослабления при 40 дБ, дБ |
|---|---|---|---|---|---|---|---|---|
| KADAMM АТК-1-4000-X-7/16(р) | — | — | — | 7/16 DIN (р) | — | — | — | — |
| KADAMM АТК-1-4000-X-N(р) | — | — | — | N (р) | — | — | — | — |
| KADAMM АТК-1-5000-X-7/16 | — | — | — | DIN (в) | — | — | — | — |
| KADAMM АТК-1-5000-X-7/16(р) | — | — | — | DIN (р) | — | — | — | — |
| KADAMM АТК-2-2000-X-7/16(р) | 0–0,7 | 2000 | 1,2 | 7/16 DIN (р) | ±1,0 | - | ±1,0 | ±1,0 |
| KADAMM АТК-2-2000-X-N(р) | 0,7–2 | 2000 | 1,3 | N (р) | - | - | - | - |
| KADAMM АТК-3-1000-X-N | 0–3 ГГц | 1000 | 1,35 | N | — | — | — | — |
| KADAMM АТК-3-1500-X-N | 0–3 ГГц | 1500 | 1,25 | N | ±2,5 | ±3,0 | ±2,5 | ±2,5 |
| KADAMM АТК-3-3000-50-7/16(в)-N(р) | 0–3 | 3000 | 1,40 | 7/16 DIN (в)-N (р) | ±3 | — | — | — |
| KADAMM АТК-3-3000-50-7/16(р)-N(р) | — | — | — | (р)-N (р) | — | — | — | — |
| KADAMM АТК-4,2-2000-40/60-7/16 | 0–4,2 | 2000 | 1,4 | 7/16, N | — | — | — | — |
Подбор исполнения
- Полоса модели АТК-1000/5000 должна перекрывать рабочие частоты (серия: до 4,2 ГГц).
- КСВН моделей АТК-1000/5000 — от 1,2 до 1,4: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей АТК-1000/5000 — от 1000 до 3000 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АТК-1000/5000 — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АТК-1000/5000 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АТК-1000/5000?
По таблице исполнений АТК-1000/5000: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АТК-1000/5000?
У АТК-1000/5000 — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АТК-1000/5000?
Диапазон серии АТК-1000/5000 — до 4,2 ГГц; полоса конкретной модели — в таблице исполнений.
