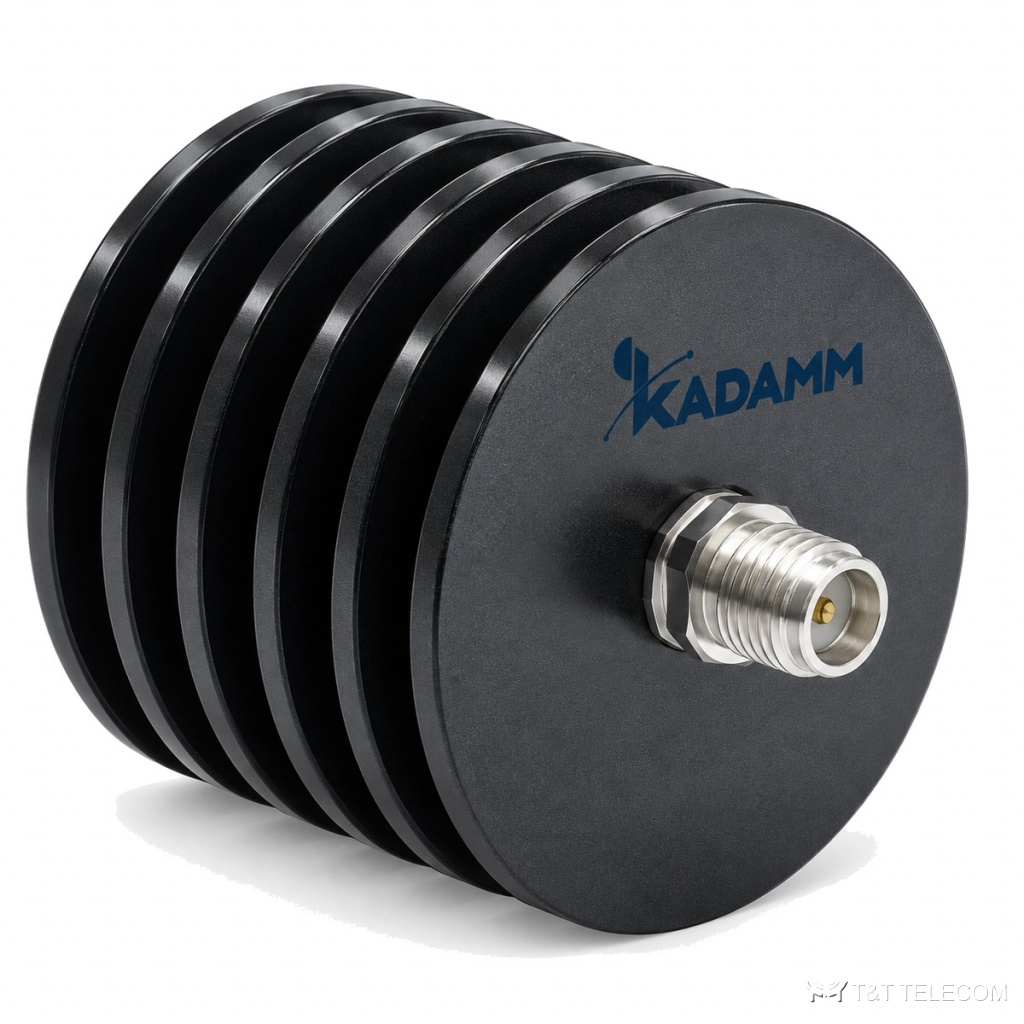

Серия KADAMM АТК-10 — серия из 13 аттенюаторов СВЧ, до 50 ГГц. АТК-10 ослабляют сигнал на фиксированное число децибел в широкой полосе частот. Основное о АТК-10: диапазон до 50 ГГц; соединители SMA; КСВН 1,2–1,45; мощность 10 Вт.
Для каких задач
- Развязка каскадов и улучшение согласования — АТК-10.
- Защита входов анализаторов и приёмников — АТК-10.
- Согласование уровней в измерительных трактах — АТК-10.
Исполнения серии АТК-10
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Погрешность ослабления при 1~10 дБ, дБ | Погрешность ослабления при 11~20 дБ, дБ | Погрешность ослабления при 21~30 дБ, дБ | Погрешность ослабления при 31~40 дБ, дБ |
|---|---|---|---|---|---|---|---|---|
| KADAMM АТК-12,4-10-X-N | 0–12,4 | 10 | 1,35 | N | 0,6 | 0,7 | 0,8 | 0,9 |
| KADAMM АТК-12,4-10-X-SMA | 0–12,4 | 10 | 1,35 | SMA | 0,6 | 0,7 | 0,8 | 0,9 |
| KADAMM АТК-18-10-X-N | 0–18 | 10 | 1,45 | N | 0,8 | 0,9 | 1,0 | 1,2 |
| KADAMM АТК-18-10-X-SMA | 0–18 | 10 | 1,45 | SMA | 0,8 | 0,9 | 1,0 | 1,2 |
| KADAMM АТК-26,5-10-X-3,5 | 0–26,5 | 10 | 1,25 | 3,5 мм | -1,0/+1,0 | — | — | — |
| KADAMM АТК-26,5-10-X-SMA | 0–26,5 | 10 | 1,35 | SMA | -1,0/+1,0 | -1,1/+1,1 | -1,2/+1,2 | -1,3/+1,3 |
| KADAMM АТК-4-10-X-N | 0–4 | 10 | 1,20 | N | 0,4 | 0,5 | 0,6 | 0,7 |
| KADAMM АТК-4-10-X-SMA | 0–4 | 10 | 1,20 | SMA | 0,4 | 0,5 | 0,6 | 0,7 |
| KADAMM АТК-40-10-X-2,92 | 0–40 | 10 | — | 2,92 мм | -0,7/+1,0 | — | — | — |
| KADAMM АТК-50-10-X-2,4 | 0–50 | 10 | 1,4 | 2,4 мм | -1,5/+2,0 | — | — | — |
| KADAMM АТК-67-10-20-1,85 | — | — | — | 1,85 мм | — | — | — | — |
| KADAMM АТК-8-10-X-N | 0–8 | 10 | 1,25 | N | 0,5 | 0,6 | 0,8 | 0,8 |
| KADAMM АТК-8-10-X-SMA | 0–8 | 10 | 1,25 | SMA | 0,5 | 0,6 | 0,8 | 0,8 |
Как выбрать модель
- Сначала выбирают строку АТК-10 по частоте — серия перекрывает до 50 ГГц.
- КСВН моделей АТК-10 — от 1,2 до 1,45: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей АТК-10 — от 10 до 10 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АТК-10 — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АТК-10 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АТК-10?
У АТК-10 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АТК-10?
Диапазон серии АТК-10 — до 50 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АТК-10?
К карточке АТК-10 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
