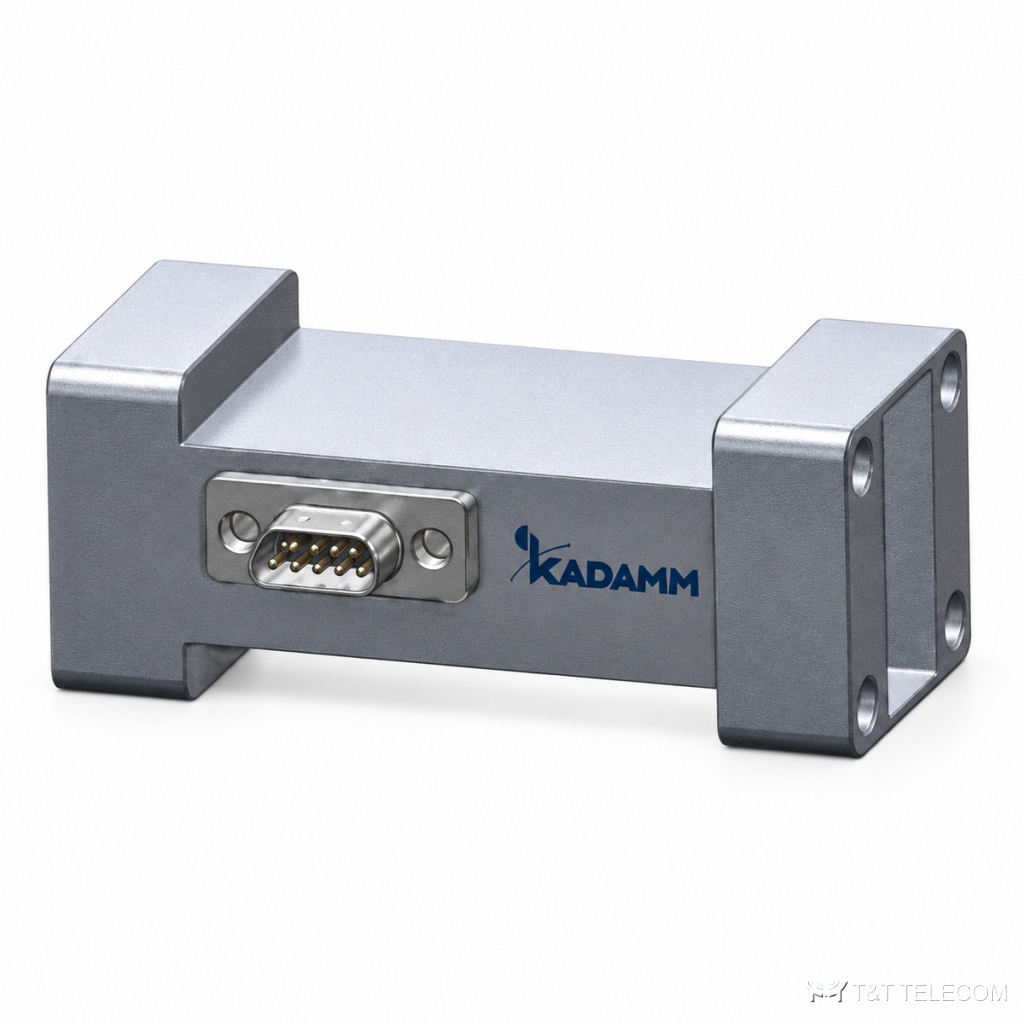

Серия KADAMM АТЦ-Б — серия из 10 регулируемых аттенюаторов СВЧ, 8,2 – 30 ГГц. АТЦ-Б меняют ослабление вручную, напряжением или цифровым кодом. Основное о АТЦ-Б: диапазон 8,2 – 30 ГГц; соединители по таблице исполнений; вносимые потери 3–7,5 дБ.
Для каких задач
- Лабораторные измерения — АТЦ-Б.
- Автоматизированные испытательные стенды — АТЦ-Б.
- Системы АРУ и регулировки мощности — АТЦ-Б.
Исполнения серии АТЦ-Б
| Артикул | Частоты, ГГц | Потери, дБ | Число разрядов | Шаг ослабления, дБ | Ослабл., дБ |
|---|---|---|---|---|---|
| KADAMM АТЦ-11900/18000-31,5/0,5-Е | 11,9-18 | 6,0 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-11900/18000-31,5/0,5-Н | 11,9-18 | 6,0 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-17600/26700-31,5/0,5-Е | 17,6-26,7 | 7,5 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-17600/26700-31,5/0,5-Н | 17,6-26,7 | 7,5 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-26500/30000-31,5/0,5-Е | 26,5-30 | 7,5 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-26500/30000-31,5/0,5-Н | 26,5-30 | 7,5 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-8200/12400-30/2-Е | 8,2-12,4 | 3,0 | 4-BIT | 2 | 30 |
| KADAMM АТЦ-8200/12400-30/2-Н | 8,2-12,4 | 3,0 | 4-BIT | 2 | 30 |
| KADAMM АТЦ-8200/12400-31,5/0,5-Е | 8,2-12,4 | 5,0 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-8200/12400-31,5/0,5-Н | 8,2-12,4 | 5,0 | 6-BIT | 0,5 | 31,5 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
На что смотреть при выборе
- Сначала выбирают строку АТЦ-Б по частоте — серия перекрывает 8,2 – 30 ГГц.
- Вносимые потери в серии АТЦ-Б — от 3 до 7,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- Соединители АТЦ-Б — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АТЦ-Б подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АТЦ-Б?
По таблице исполнений АТЦ-Б: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АТЦ-Б?
У АТЦ-Б — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АТЦ-Б?
Диапазон серии АТЦ-Б — 8,2 – 30 ГГц; полоса конкретной модели — в таблице исполнений.
