Заземление кабеля: комплекты, шины, провода

Комплект заземления фидера соединяет внешний проводник коаксиального кабеля с контуром заземления объекта, чтобы ток молнии и наведённые токи уходили в землю, а не в радиооборудование. Заземление экрана кабеля выполняют минимум в трёх точках: у антенны, при сходе фидера с опоры и перед вводом в аппаратную.

В разделе 11 серий KADAMM. Устройства заземления кабеля выпускаются в шести конструкциях: стандартные УЗ-С для фидеров 1/4–5/8", универсальные УЗ-У, с ленточным хомутом УЗ-Л и быстрого монтажа УЗ-Б для 1/4–1-5/8", с хомутом-клипсой УЗ-К для 1/2–1-5/8" и шарнирные УЗ-Ш для 1/2". Кабель заземления с опрессованными наконечниками ПЗ сечением 2,1–13,3 мм² и длиной 0,45–3 м поставляется готовым к подключению. Шины ШЗ — из меди, меди T2 и латуни, к ним 12 исполнений изоляторов и крепежа ИШ, а соединители СП рассчитаны на провод 27–365 мм².

Серии

Где заземляют кабель и оборудование

• Фидеры базовых станций на верхнем участке у антенны и внизу при переходе с башни на кабельрост.
• Ввод фидеров в аппаратную или контейнер: шина заземления на стене у панели ввода.
• Корпуса радиомодулей, грозоразрядников и шкафов — провод ПЗ к шине или контуру.
• Магистральные и ответвительные проводники контура заземления — соединители СП.

Как подобрать комплект заземления

• Калибр фидера определяет исполнение устройства: УЗ-С закрывает 1/4–5/8", УЗ-У, УЗ-Л и УЗ-Б — до 1-5/8".
• Способ монтажа: ленточный хомут УЗ-Л подходит под разные калибры, клипса УЗ-К и быстрый монтаж УЗ-Б сокращают время работы на высоте.
• Сечение кабеля заземления выбирают по проекту молниезащиты; в серии ПЗ есть провода 2,1–13,3 мм² длиной от 0,45 до 3 м.

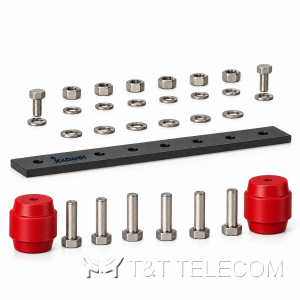

• Материал шины: медь T2 и медь — для основного контура, латунь — где важна стойкость к окислению; шину ставят на изоляторы ИШ, чтобы контур не замыкался через металлоконструкции.
• Место контакта на фидере обязательно герметизируют лентами — комплект указан в таблице исполнений каждой серии.

Вопросы и ответы

Что входит в устройство заземления кабеля?
Хомут или зажим, который охватывает внешний проводник фидера после снятия оболочки, провод с наконечником для подключения к шине и герметизирующие ленты для места контакта. Точный состав — в таблице исполнений серии.

Какой кабель заземления нужен для фидера?
Обычно применяют готовые провода с наконечниками из серии ПЗ; сечение и длину выбирают по проекту и расстоянию до шины. Если нужен провод под заказ, подберём наконечники НМ из соседнего раздела.

Смотрите также

• Крепления фидера и держатели кабеля
• Крепёжные устройства кабеля на уголок и трубу
• Адаптеры, ленты и стяжки для креплений
• Зажимы излучающего кабеля и волноводов

Подберём комплект заземления под калибры фидеров и схему контура объекта и поставим вместе с шинами и проводами.
