Устройства заземления кабеля с ленточным хомутом KADAMM УЗ-Л, фидеры 1/4–1-5/8"
Заземление кабеля: комплекты, шины, провода
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

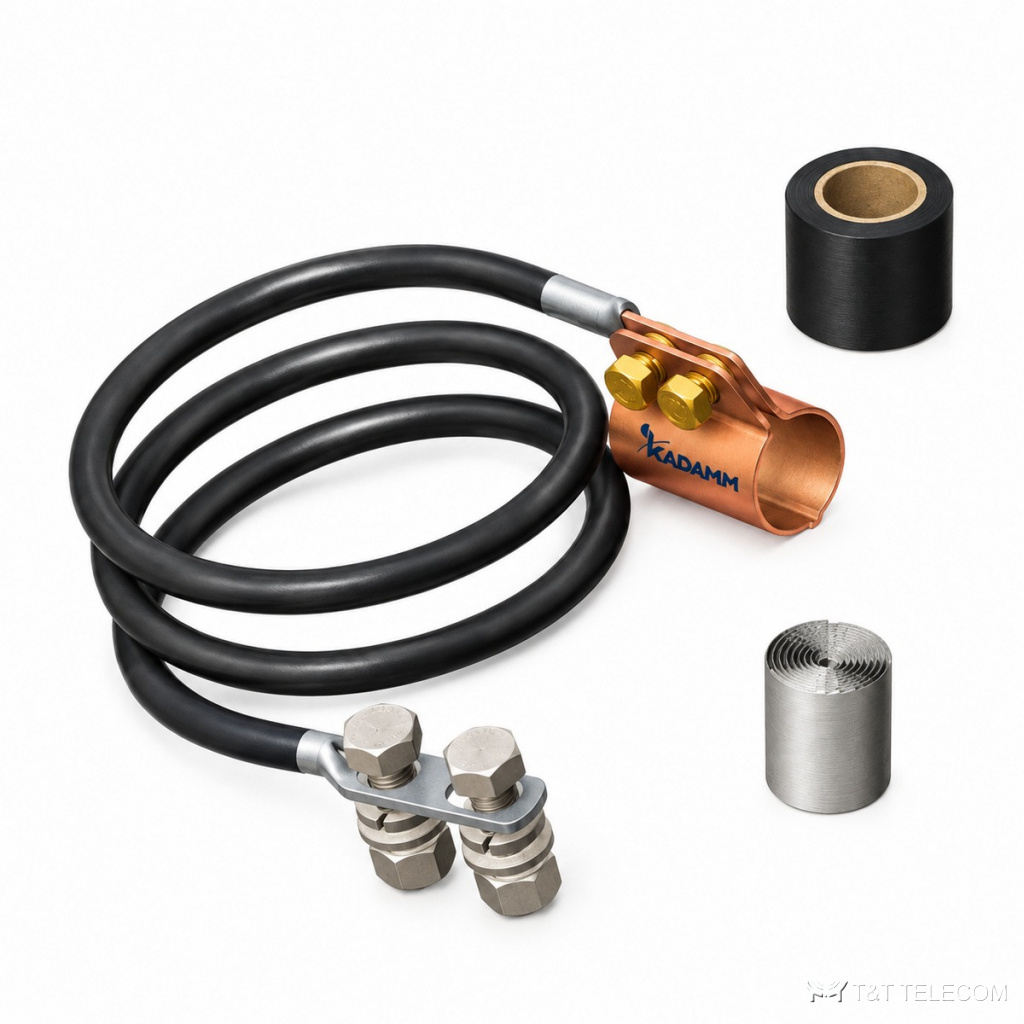

Устройства заземления кабеля с ленточным хомутом KADAMM УЗ-Л — серия из 16 исполнений, фидеры 1/4–1-5/8".
Через KADAMM УЗ-Л грозовой и наведённый ток уходит в землю, минуя приёмопередатчик и разъёмы тракта. Изделия KADAMM УЗ-Л соединяют экран фидера или корпус оборудования с контуром заземления объекта связи.
Что входит в серию УЗ-Л
Примеры исполнений KADAMM УЗ-Л: устройство заземления кабеля с ленточным хомутом 1-1/4", провод 1,5 м; устройство заземления кабеля с ленточным хомутом 1-5/8", провод 1,5 м; устройство заземления кабеля с ленточным хомутом 1/2", провод 1,5 м. Масса одного исполнения УЗ-Л — от 0,32 до 0,67 кг брутто.
Материалы и условия работы
У серии KADAMM УЗ-Л: материал — нержавеющая сталь; работа при −40…+70 °C (у части исполнений).
Характеристики KADAMM УЗ-Л
| Параметр | Значение |
|---|---|
| Наконечник | с двумя отверстиями |
| Материал винтов | нержавеющая сталь |
| Материал шайб | нержавеющая сталь |
| Материал пружинных шайб | нержавеющая сталь |
| Материал гаек | нержавеющая сталь |
| Материал провода заземления | медь / медь, лужёная (по исполнению) |
| Винт | 1/4" × 3/4" · 3/8" × 1" / 3/8" × 1" / M8×25 (по исполнению) |
| ПВХ-лента | ПВХ (у части исполнений) |
| Бутилкаучуковая лента | бутилкаучук (у части исполнений) |
| Переходное сопротивление контакта | не более 10 мОм |
| Рабочая температура | −40…+70 °C (у части исполнений) |
Исполнения KADAMM УЗ-Л
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-Л-1.1/4-1.5 | Устройство заземления кабеля с ленточным хомутом 1-1/4", провод 1,5 м | 1-1/4" | 1,5 | AWG 6 | медь | 3/8" | бутилкаучук и изоляционная лента | 0,53 |
| KADAMM УЗ-Л-1.5/8-1.5 | Устройство заземления кабеля с ленточным хомутом 1-5/8", провод 1,5 м | 1-5/8" | 1,5 | AWG 6 | медь | 3/8" | бутилкаучук и изоляционная лента | 0,544 |
| KADAMM УЗ-Л-1/2-1.5 | Устройство заземления кабеля с ленточным хомутом 1/2", провод 1,5 м | — | 1,5 | 16мм² | медь, лужёная | 3/8" | — | 0,526 |
| KADAMM УЗ-Л-1/2-1.5Р2 | Устройство заземления кабеля с ленточным хомутом 1/2", провод 1,5 м | 1/2" | 1,5 | 6 AWG | медь | 3/8" | бутилкаучук и изоляционная лента | 0,53 |
| KADAMM УЗ-Л-1/4-7/8-1.5Л | Устройство заземления кабеля с ленточным хомутом 1/4"–7/8", провод 1,5 м, лужёная медь | 1/4" · 3/8" | 1,5 | AWG 6 | медь, лужёная | 1/4" · 3/8" | бутилкаучук и изоляционная лента | 0,54 |
| KADAMM УЗ-Л-3/8-0.61 | Устройство заземления кабеля с ленточным хомутом 3/8", провод 0,61 м | — | 0,61 | 16мм² | медь, лужёная | 3/8" | — | 0,379 |
| KADAMM УЗ-Л-3/8-1.5 | Устройство заземления кабеля с ленточным хомутом 3/8", провод 1,5 м | — | 1,5 | 16мм² | медь, лужёная | 3/8" | — | 0,526 |
| KADAMM УЗ-Л-3/8-1.5Р2 | Устройство заземления кабеля с ленточным хомутом 3/8", провод 1,5 м | — | 1,5 | 16мм² | медь, лужёная | 3/8" | — | 0,504 |
| KADAMM УЗ-Л-7/8-0.6 | Устройство заземления кабеля с ленточным хомутом 7/8", провод 0,6 м | — | 0,6 | 16мм² | медь | 3/8" | — | 0,396 |
| KADAMM УЗ-Л-7/8-1.5 | Устройство заземления кабеля с ленточным хомутом 7/8", провод 1,5 м | 7/8" | 1,5 | 6 AWG | медь | 3/8" | бутилкаучук и изоляционная лента | 0,535 |
| KADAMM УЗ-Л-7/8-1.5Л | Устройство заземления кабеля с ленточным хомутом 7/8", провод 1,5 м, лужёная медь | 7/8" | 1,5 | AWG 6 | медь, лужёная | 3/8" | бутилкаучук и изоляционная лента | 0,668 |
| KADAMM УЗ-Л-8.9-1.0 | Устройство заземления кабеля с ленточным хомутом 8.9 мм, провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | M8 | — | 0,316 |
| KADAMM УЗ-Л-9.8-13.4-1.0 | Устройство заземления кабеля с ленточным хомутом 9.8–13.4 мм, провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | M8 | — | 0,321 |
| KADAMM УЗ-Л-LMR400-1.5 | Устройство заземления кабеля с ленточным хомутом LMR400, провод 1,5 м | — | 1,5 | AWG 6 | медь, лужёная | 3/8" | — | 0,504 |
| KADAMM УЗ-Л-LMR400-1.5Л | Устройство заземления кабеля с ленточным хомутом LMR400, провод 1,5 м, лужёная медь | LMR400 | 1,5 | AWG 6 | медь, лужёная | 3/8" | бутилкаучук и изоляционная лента | 0,542 |
| KADAMM УЗ-Л-TWS600-0.93Л | Устройство заземления кабеля с ленточным хомутом TWS600, провод 0,93 м, лужёная медь | TWS600 | 0,93 | AWG 6 | медь, лужёная | 3/8" | бутилкаучук и изоляционная лента | 0,495 |
Как выбрать исполнение УЗ-Л
- Длина и сечение провода заземления KADAMM УЗ-Л должны позволить дотянуться до шины без натяжения.
- Комплект KADAMM УЗ-Л подбирают по размеру фидера: хомут должен плотно лечь на внешний проводник.
- В заявке указывайте полный артикул строки таблицы, например KADAMM УЗ-Л-1.1/4-1.5.
К странице KADAMM УЗ-Л приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM УЗ-Л — техническое описание 287.74 КБ
