Согласованные нагрузки 50 Ом

Подбор по параметрам
Название



Согласованная нагрузка 50 Ом поглощает подведённую мощность и почти ничего не отражает обратно — тракт работает в режиме согласованной нагрузки. Её ставят на свободные порты гибридных комбайнеров, делителей и ответвителей, а также используют как эквивалент нагрузки 50 Ом при настройке и испытаниях передатчиков, чтобы не излучать в эфир.

В разделе 14 моделей и серий KADAMM. Малой мощности: НС-2-DC/3000 на 2 Вт и НС-5 на 5 Вт для полос 790–2700 и 790–3800 МГц. Средней: НС-50-DC/3000 на 50 Вт, НС-100 и НС-200 на 100 и 200 Вт. Мощные: НСП-300-698/4000 на 300 Вт и НС-500-DC/4000-43 на 500 Вт. Серии НС-4000 и НС-6000 — стандартные до 4 и 6 ГГц, НСП-4000 и НСП-6000 — с низкой интермодуляцией.

Модели и серии

МодельПолосаРазъёмыМощность
KADAMM НС-2-DC/3000DC–3000 МГц4.3-102 Вт
KADAMM НС-50-DC/3000DC–3000 МГц4.3-1050 Вт

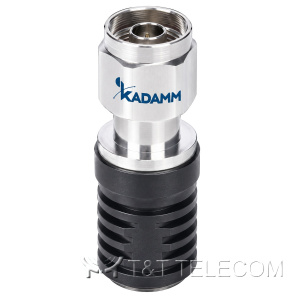

KADAMM НС-4000DC–4000 МГцN, 4.3-10, 7-16 (DIN)2, 5, 10, 25, 50, 100, 200 Вт (по исполнению)

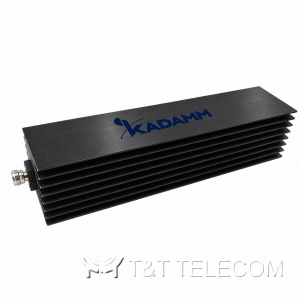

KADAMM НС-500-DC/4000-43DC–4000 МГц4.3-10500 Вт средняя
KADAMM НСП-4000DC–4000 МГцN, 4.3-10, 7-16 (DIN)5, 25, 50, 100, 200 Вт (по исполнению)

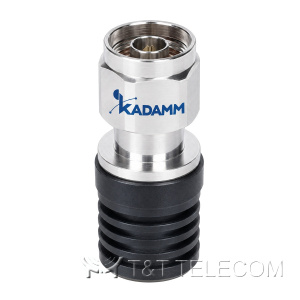

KADAMM НС-6000DC–6000 МГцN, 4.3-10, 7-16 (DIN)2, 5, 10, 25, 50, 100, 200 Вт (по исполнению)

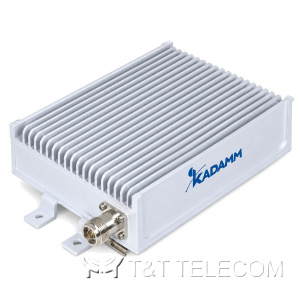

KADAMM НСП-6000DC–6000 МГцN, 4.3-10, 7-16 (DIN)5, 25, 50, 100, 200 Вт (по исполнению)
KADAMM НСП-300-698/4000698–4000 МГцN, 4.3-10, 7-16 (DIN)300 Вт средняя

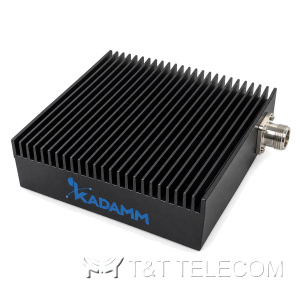

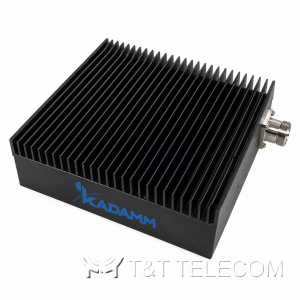

KADAMM НС-100-790/2700790–2700 МГц4.3-10100 Вт
KADAMM НС-200-790/2700790–2700 МГц4.3-10200 Вт
KADAMM НС-5-790/2700790–2700 МГц4.3-105 Вт
KADAMM НС-100-790/3800790–3800 МГц4.3-10100 Вт

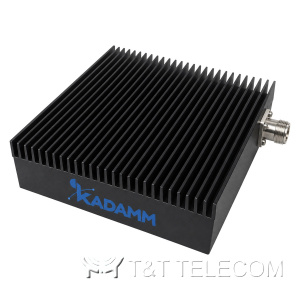

KADAMM НС-200-790/3800790–3800 МГц4.3-10200 Вт

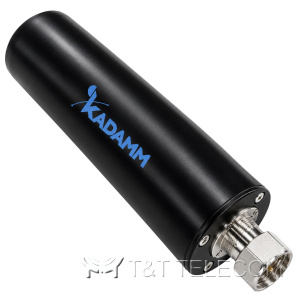

KADAMM НС-5-790/3800790–3800 МГц4.3-105 Вт

Как выбрать нагрузку

  • Мощность — не ниже той, что может прийти на порт, с запасом.
  • Для мультиоператорных трактов — модели Low-PIM с PIM3 −160 дБн.
  • Разъём и его пол (вилка или розетка) — под ответный порт устройства.

Для чего ставят нагрузки

  • Закрытие неиспользуемого выхода гибридного моста 2×1 или делителя в DAS.
  • Эквивалент антенны при настройке ретранслятора или радиостанции перед выходом в эфир.
  • Терминирование ответвителей и измерительных портов в мультиоператорных трактах.
  • Проверка мощности и КСВН передатчика на стенде.

Как выбрать согласованную нагрузку

  • Мощность — с запасом над той, что реально придёт на порт: на свободный выход моста 2×2 приходит половина суммарной входной мощности.
  • Полоса: НС-2-DC/3000 и НС-50-DC/3000 работают от постоянного тока до 3000 МГц, серии НС-6000 и НСП-6000 — до 6000 МГц.
  • Интермодуляция: в общих трактах операторов берите Low-PIM исполнения НСП, например НСП-300-698/4000 с ИМ3 −160 дБн.
  • Разъём и его пол (вилка или розетка) — под ответный порт устройства; 4.3-10 у НС-500-DC/4000-43.
  • Для нагрузки на 200–500 Вт предусмотрите место и охлаждение: корпус с радиатором заметно крупнее.
