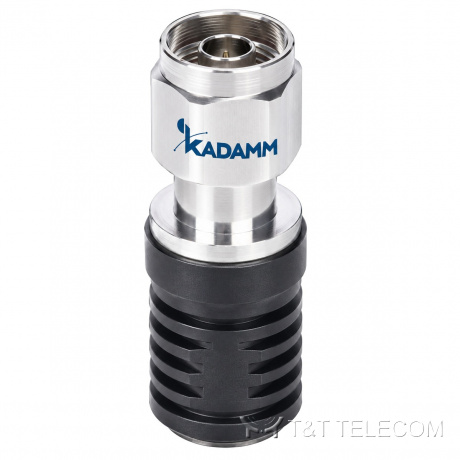

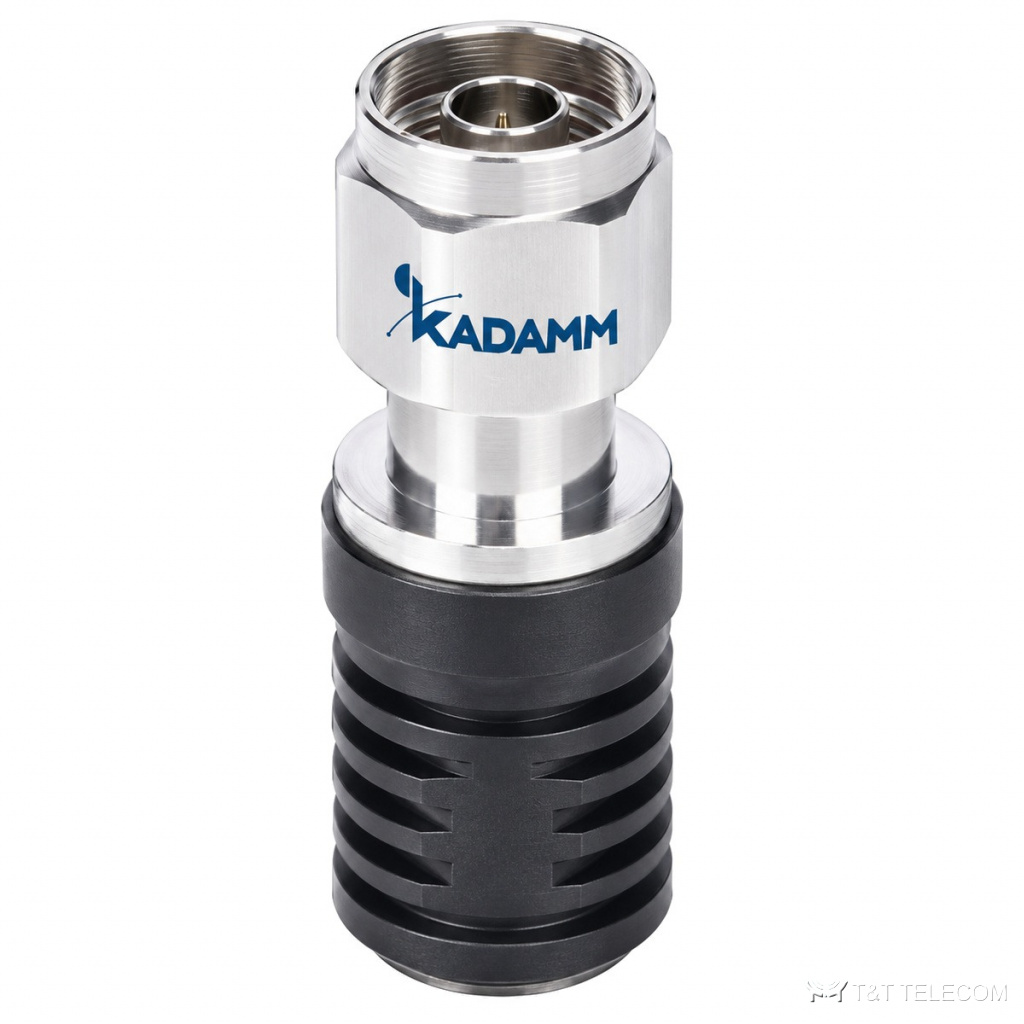

Согласованные нагрузки 50 Ом KADAMM НС-4000 — стандартные, DC–4000 МГц
Согласованные нагрузки 50 Ом
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НС-4000: согласованная нагрузка, полоса DC–4000 МГц. Свободный выход в тракте закрывают НС-4000, чтобы отражённая волна не портила КСВН и уровни на остальных портах. Основное по НС-4000: PIM3 ≤−105 дБн; мощность 2, 5, 10, 25, 50, 100, 200 Вт (по исполнению); разъёмы N и 4.3-10 и 7-16 (DIN); IP65.
Для каких систем подходит
- Через НС-4000 проходят УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), УКВ ЧМ-вещание 88–108 МГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Закрытие свободных выходов делителей, гибридных комбайнеров и ответвителей в DAS: НС-4000.
- Наружная установка: исполнение НС-4000 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | DC–4000 МГц |
| Мощность | 2, 5, 10, 25, 50, 100, 200 Вт (по исполнению) |
| Возвратные потери | ≥21 дБ (все исполнения) |
| КСВН | ≤1,20 |
| PIM3 | ≤−105 dBc |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N / 4.3-10 / 7-16, розетка и вилка |
| Корпуса | цилиндр Ø22…радиатор 200×176 мм (по мощности) |
| Монтаж | на порт / настенный |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP65 |
Артикулы серии
| Артикул | Соединитель | Мощность | Вес | Возвратные потери (КСВН) |
|---|---|---|---|---|
| KADAMM НС-2-4000-NF | розетка N (N female) | 2 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-2-4000-NM | вилка N (N male) | 2 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-2-4000-43F | розетка 4.3-10 (female) | 2 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-2-4000-43M | вилка 4.3-10 (male) | 2 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-2-4000-716F | розетка 7-16 (female) | 2 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-2-4000-716M | вилка 7-16 (male) | 2 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-5-4000-NF | розетка N (N female) | 5 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-5-4000-NM | вилка N (N male) | 5 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-5-4000-43F | розетка 4.3-10 (female) | 5 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-5-4000-43M | вилка 4.3-10 (male) | 5 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-5-4000-716F | розетка 7-16 (female) | 5 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-5-4000-716M | вилка 7-16 (male) | 5 Вт | 0,2–0,25 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-10-4000-NF | розетка N (N female) | 10 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-10-4000-NM | вилка N (N male) | 10 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-10-4000-43F | розетка 4.3-10 (female) | 10 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-10-4000-43M | вилка 4.3-10 (male) | 10 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-10-4000-716F | розетка 7-16 (female) | 10 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-10-4000-716M | вилка 7-16 (male) | 10 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-25-4000-NF | розетка N (N female) | 25 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-25-4000-NM | вилка N (N male) | 25 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-25-4000-43F | розетка 4.3-10 (female) | 25 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-25-4000-43M | вилка 4.3-10 (male) | 25 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-25-4000-716F | розетка 7-16 (female) | 25 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-25-4000-716M | вилка 7-16 (male) | 25 Вт | 0,3–0,35 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-50-4000-NF | розетка N (N female) | 50 Вт | 0,45–0,5 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-50-4000-NM | вилка N (N male) | 50 Вт | 0,45–0,5 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-50-4000-43F | розетка 4.3-10 (female) | 50 Вт | 0,45–0,5 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-50-4000-43M | вилка 4.3-10 (male) | 50 Вт | 0,45–0,5 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-50-4000-716F | розетка 7-16 (female) | 50 Вт | 0,45–0,5 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-50-4000-716M | вилка 7-16 (male) | 50 Вт | 0,45–0,5 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-100-4000-NF | розетка N (N female) | 100 Вт | 2,5–2,6 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-100-4000-NM | вилка N (N male) | 100 Вт | 2,5–2,6 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-100-4000-43F | розетка 4.3-10 (female) | 100 Вт | 2,5–2,6 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-100-4000-43M | вилка 4.3-10 (male) | 100 Вт | 2,5–2,6 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-100-4000-716F | розетка 7-16 (female) | 100 Вт | 2,5–2,6 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-100-4000-716M | вилка 7-16 (male) | 100 Вт | 2,5–2,6 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-200-4000-NF | розетка N (N female) | 200 Вт | 3,0–3,1 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-200-4000-NM | вилка N (N male) | 200 Вт | 3,0–3,1 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-200-4000-43F | розетка 4.3-10 (female) | 200 Вт | 3,0–3,1 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-200-4000-43M | вилка 4.3-10 (male) | 200 Вт | 3,0–3,1 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-200-4000-716F | розетка 7-16 (female) | 200 Вт | 3,0–3,1 кг | ≥21 дБ (КСВН ≤1,20) |
| KADAMM НС-200-4000-716M | вилка 7-16 (male) | 200 Вт | 3,0–3,1 кг | ≥21 дБ (КСВН ≤1,20) |
На что смотреть при выборе
- Рабочие частоты НС-4000: DC–4000 МГц.
- Мощность НС-4000 выбирают с запасом над мощностью в точке установки: 2, 5, 10, 25, 50, 100, 200 Вт (по исполнению).
- Мощность на входах НС-4000 — не выше 2, 5, 10, 25, 50, 100, 200 Вт (по исполнению).
- В общих трактах операторов важен PIM3 — у НС-4000 он ≤−105 дБн.
- Под разъёмы НС-4000 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
- Температура эксплуатации НС-4000: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Нагрузка согласованная коаксиальная |
| Классификация | подгруппа Э, вид Э9 «Нагрузки» по ГОСТ 15094-69 — устройства, применяемые в качестве конечного элемента для поглощения энергии |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM НС-4000 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у НС-4000?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
Какую мощность НС-4000 выбрать?
Не ниже мощности, которая может прийти на этот порт, с запасом. Для общих трактов операторов берут модели с низким PIM.
Какие разъёмы у НС-4000?
N / 4.3-10 / 7-16, розетка и вилка.
