Крепления и монтаж АФУ

Крепления и монтаж АФУ — это всё, что требуется антенно-фидерному тракту на пути от антенны до аппаратной: устройство крепления фидера к опоре, держатели кабеля, заземление экрана, герметизация уличных разъёмов и ввод в помещение. От того, насколько надёжно закреплён и заземлён фидер, зависят стойкость трассы к ветру и обледенению, сохранность разъёмов и защита оборудования при грозе.

Ветка KADAMM объединяет 85 серий в десяти разделах. Здесь 4 серии держателей фидера, 20 серий крепёжных устройств на уголок и трубу, 19 серий адаптеров, лент и метизов, 11 серий для заземления, 8 серий для герметизации и 7 серий медных наконечников и гильз. Отдельно собраны кабельные вводы, опорные конструкции, зажимы излучающего кабеля и волноводов, а также арматура для самонесущего оптического кабеля ADSS. Металл держателей и адаптеров — в основном нержавеющая сталь AISI 304, уплотнители — EPDM, у большинства серий рабочий диапазон от −40 до +85 °C.

Разделы

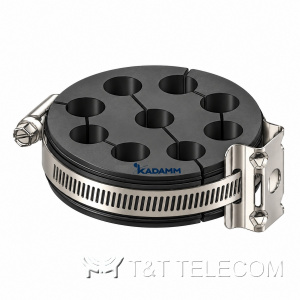

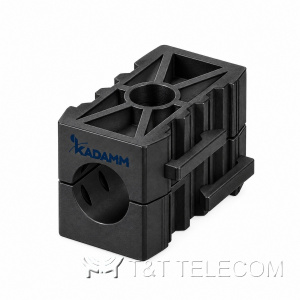

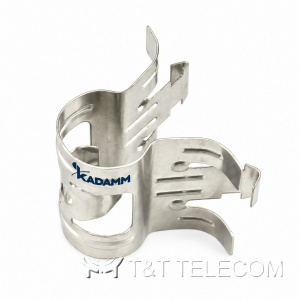

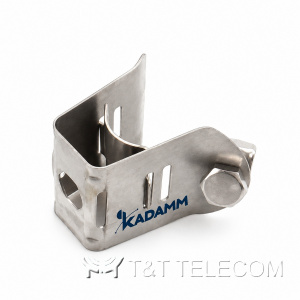

• Крепления фидера и держатели кабеля
• Крепёжные устройства кабеля на уголок и трубу

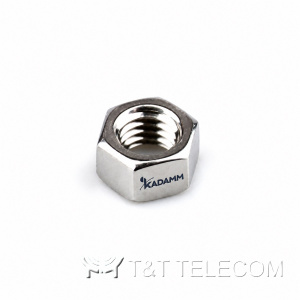

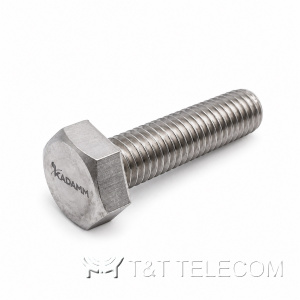

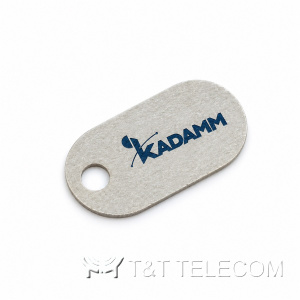

• Адаптеры, ленты и стяжки для креплений
• Зажимы излучающего кабеля и волноводов

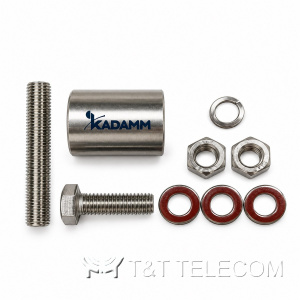

• Заземление кабеля: комплекты, шины, провода
• Кабельные вводы и панели ввода фидера
• Герметизация разъёмов и муфты холодной усадки

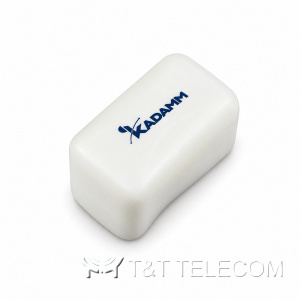

• Опорные конструкции: кронштейны, профиль, хомуты

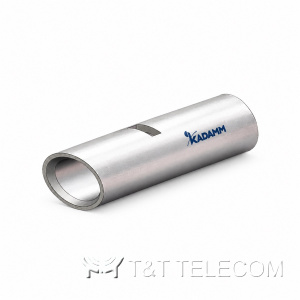

• Наконечники и гильзы кабельные медные
• Арматура для подвеса оптического кабеля ADSS

Где нужны монтажные изделия антенно-фидерного тракта

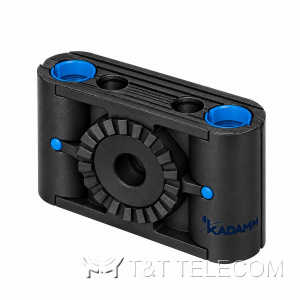

• Базовые станции сотовой связи на мачтах, башнях и кровлях: крепление для фидера 7/8" и 1-5/8", оптики и кабелей питания выносных радиомодулей RRU.

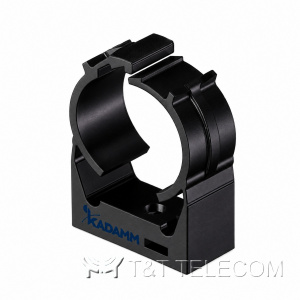

• Системы DAS в зданиях и тоннелях: держатели кабеля на стенах и потолке, зажимы излучающего кабеля в метро и автодорожных тоннелях.

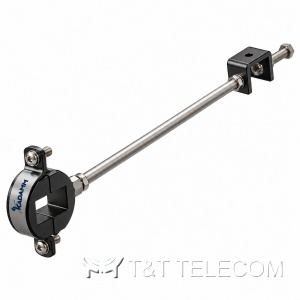

• Радиорелейные линии: зажимы волноводов, мачтовые кронштейны и хомуты для антенн на трубостойке.
• Аппаратные и контейнеры: панели ввода фидера, шины и провода заземления, оконцевание проводов медными наконечниками под болт.

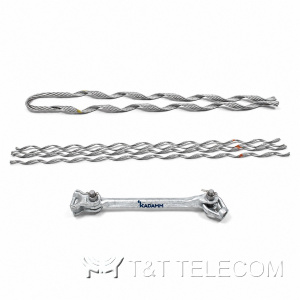

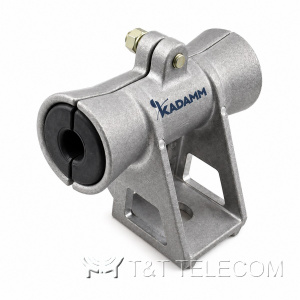

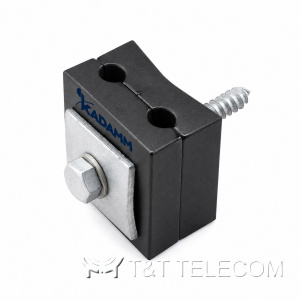

• Линии связи вдоль ЛЭП и дорог: натяжные, поддерживающие и спусковые зажимы для оптического кабеля ADSS.

Как собрать спецификацию креплений под трассу

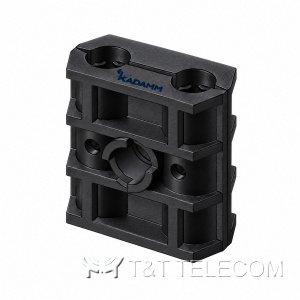

• Начните с перечня кабелей: калибр фидера (от 1/4" до 2-1/4"), диаметры оптики и кабелей питания определяют тип держателя и число мест в нём — от 1 до 20.
• Учтите тип опоры: на уголок ставят крюковые устройства КУ-КМ, КУ-КЕ, КУ-КС или уголковые адаптеры АУ, на трубу — ленточные адаптеры АДТ для труб Ø25–406 мм или устройства КУ-Т, на перекрытие — потолочный подвес ШК-П.
• Заземление закладывайте у антенны, при сходе с опоры и у ввода в аппаратную: устройства УЗ для фидеров 1/4–1-5/8", шины ШЗ и провода ПЗ сечением 2,1–13,3 мм².

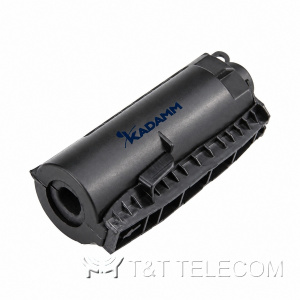

• Для уличных разъёмов предусмотрите герметизацию: комплекты лент КГ-К, трубки холодной усадки КГ-Х или гель-боксы КГ-Г для разъёмов 4.3-10.

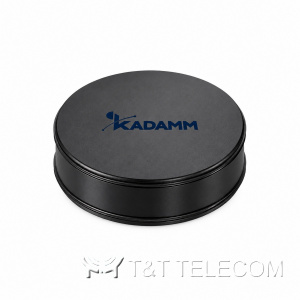

• Проход в здание закройте панелью ввода ПВФ на 1–18 портов с вводами ВФ, а свободные порты — заглушками.

Вопросы и ответы

Можно ли заказать крепления всей трассы одним комплектом?
Да. По списку фидеров и конструкций объекта мы соберём спецификацию из держателей, метизов, заземления и герметизации KADAMM и отгрузим её вместе с кабелем.

Из каких материалов сделаны изделия KADAMM?

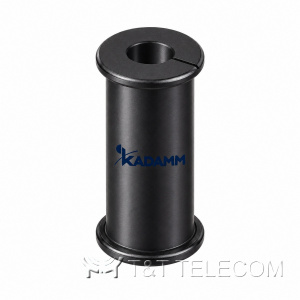

Держатели, адаптеры, ленты и шпильки — преимущественно нержавеющая сталь AISI 304, у части серий есть исполнения из AISI 316 и оцинкованной стали. Вставки делают из EPDM, стойки-отводы — из малодымного безгалогенного полиамида PA6.

Смотрите также

• Согласованные нагрузки 50 Ом

Подберём крепления, заземление и герметизацию под вашу трассу АФУ и поставим одной партией с фидером.
