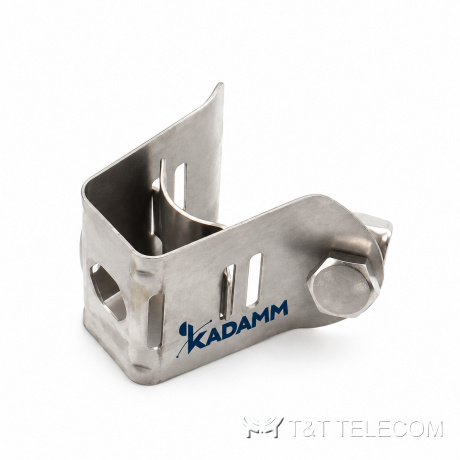

Держатели фидера «бабочка» KADAMM ДФ-Б, фидеры 1/2–2-1/4"
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

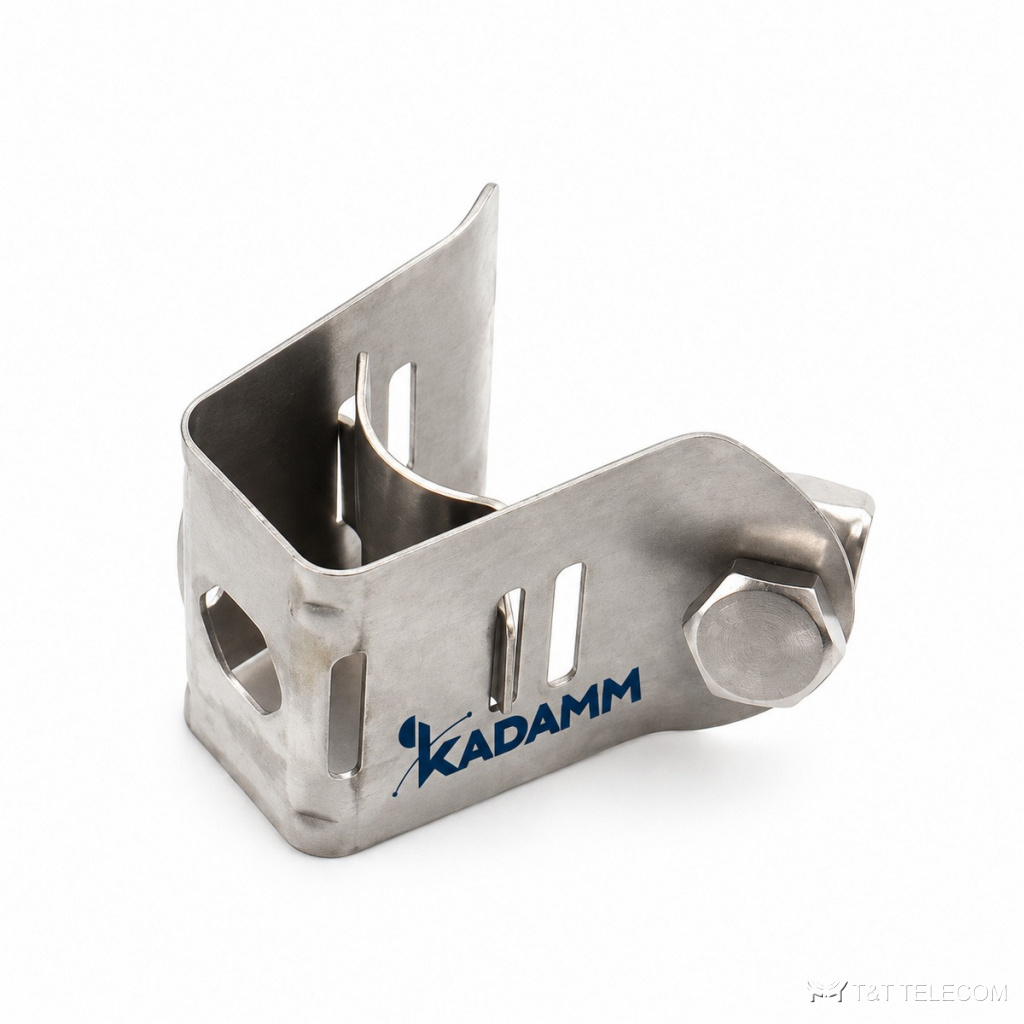

Держатели фидера «бабочка» KADAMM ДФ-Б — серия из 7 исполнений, фидеры 1/2–2-1/4".
Держатели KADAMM ДФ-Б не дают фидеру провисать между точками крепления и снимают нагрузку с разъёмов антенн. Серия KADAMM ДФ-Б держит коаксиальные фидеры на кабельросте, уголке или стене базовой станции, разводя их по своим местам.
Что входит в серию ДФ-Б
Примеры исполнений KADAMM ДФ-Б: держатель фидера «бабочка» 1-1/4"; держатель фидера «бабочка» 1-5/8"; держатель фидера «бабочка» 1/2". Кабели для KADAMM ДФ-Б — от 20,8 до 60 мм по наружному диаметру. Масса одного исполнения ДФ-Б — от 0,04 до 0,72 кг брутто. Длина изделий ДФ-Б по таблице — от 40,2 до 199,2 мм.
Материалы и условия работы
У серии KADAMM ДФ-Б: материал — нержавеющая сталь AISI 304; работа при −40…+85 °C (у части исполнений); стойкость к УФ: ≥720 ч, по ISO4892.3-1994 (у части исполнений); соляной туман: ≥168 ч в камере соляного тумана, по IEC 60068-2-11 (у части исполнений).
Характеристики KADAMM ДФ-Б
| Параметр | Значение |
|---|---|
| Материал | нержавеющая сталь AISI 304 |
| Цвет | серебристый |
| Тип кабеля | коаксиальный 7/8" / коаксиальный в оплётке, гибридный · эллиптический волновод (по исполнению) |
| Высота | 38,1 мм |
| Рабочая температура | −40…+85 °C (у части исполнений) |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 (у части исполнений) |
| Коррозионная стойкость (соляной туман) | ≥168 ч в камере соляного тумана, по IEC 60068-2-11 (у части исполнений) |
| Вибростойкость | ≥6 ч на резонансной частоте, по IEC 60068-2-6 (у части исполнений) |
Исполнения KADAMM ДФ-Б
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM ДФ-Б-1.1/4 | Держатель фидера «бабочка» 1-1/4" | 37,6 мм | 43,2 мм | 16,5 мм | 147,83 мм | 0,459 |
| KADAMM ДФ-Б-1.5/8 | Держатель фидера «бабочка» 1-5/8" | 48,3 мм | 52 мм | 13,5 мм | 171,2 мм | 0,523 |
| KADAMM ДФ-Б-1/2 | Держатель фидера «бабочка» 1/2" | — | 16,3 мм | 40,2 мм | 40,2 мм | 0,315 |
| KADAMM ДФ-Б-2.1/4 | Держатель фидера «бабочка» 2-1/4" | 58,2 мм | 60 мм | 13,5 мм | 199,2 мм | 0,72 |
| KADAMM ДФ-Б-5/8 | Держатель фидера «бабочка» 5/8" | 20,8 мм | 22 мм | 14,4 мм | 89 мм | 0,399 |
| KADAMM ДФ-Б-7/8 | Держатель фидера «бабочка» 7/8" | 26,7 мм | 31 мм | 16,5 мм | 105,38 мм | 0,417 |
| KADAMM ДФ-Б-7/8Р2 | Держатель фидера «бабочка» 7/8" | 26,7 мм | 31 мм | 16,5 мм | 105,38 мм | 0,042 |
Как выбрать исполнение ДФ-Б
- Типоразмер KADAMM ДФ-Б подбирают по наружному диаметру фидера в оболочке, а не по его номиналу в дюймах.
- Число мест в KADAMM ДФ-Б берут с запасом под будущие фидеры: перевешивать трассу дороже, чем поставить держатель побольше.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ДФ-Б-1.1/4.
К странице KADAMM ДФ-Б приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
