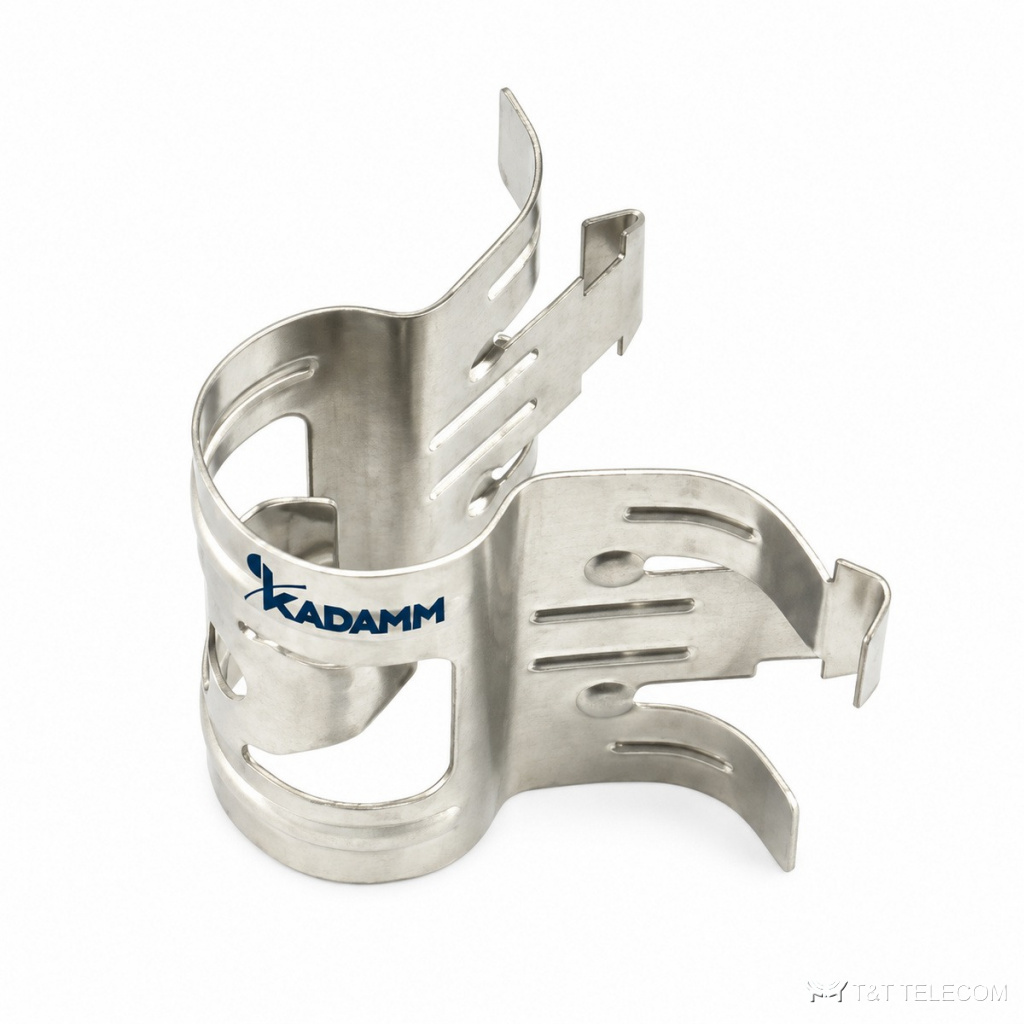

Держатели фидера защёлкивающиеся (snap-in) KADAMM ДФ — серия из 14 исполнений, фидеры 1/2–2-1/4".
Держатели KADAMM ДФ не дают фидеру провисать между точками крепления и снимают нагрузку с разъёмов антенн. Серия KADAMM ДФ держит коаксиальные фидеры на кабельросте, уголке или стене базовой станции, разводя их по своим местам.
Что входит в серию ДФ
Примеры исполнений KADAMM ДФ: держатель фидера защёлкивающийся (snap-in) 1-1/4"; держатель фидера защёлкивающийся наборный (стекируемый) 1-1/4", AISI 304; держатель фидера защёлкивающийся наборный (стекируемый) 1-1/4", AISI 304. Кабели для KADAMM ДФ — от 16 до 52 мм по наружному диаметру. Масса одного исполнения ДФ — от 0,03 до 1,74 кг брутто. Длина изделий ДФ по таблице — от 49,9 до 90 мм.
Материалы и условия работы
У серии KADAMM ДФ: работа при −40…+85 °C; стойкость к УФ: ≥720 ч, по ISO4892.3-1994 (у части исполнений); соляной туман: ≥168 ч в камере соляного тумана, по IEC 60068-2-11 / ≥96ч, по ISO 9227:2017 (по исполнению).
Характеристики KADAMM ДФ
| Параметр | Значение |
|---|---|
| Рабочая температура | −40…+85 °C |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 (у части исполнений) |
| Коррозионная стойкость (соляной туман) | ≥168 ч в камере соляного тумана, по IEC 60068-2-11 / ≥96ч, по ISO 9227:2017 (по исполнению) |
| Вибростойкость | ≥4 ч на резонансной частоте, по IEC 60068-2-6 / ≥6 ч на резонансной частоте, по IEC 60068-2-6 (по исполнению) |
| Цвет | натуральный / серебристый / серебристый, чёрный (по исполнению) |
| Тип кабеля | по исполнению |
| Число держателей в наборе, макс. | 2 / 3 (по исполнению) |
Исполнения KADAMM ДФ
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Материал | Высота | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДФ-1.1/4 | Держатель фидера защёлкивающийся (snap-in) 1-1/4" | — | — | нержавеющая сталь AISI 304 | 44,4 мм | 64 мм | 68,5 мм | 0,413 |
| KADAMM ДФ-1.1/4Н | Держатель фидера защёлкивающийся наборный (стекируемый) 1-1/4", AISI 304 | 39,0 мм | 40,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 40,0 мм | 82,5 мм | 0,472 |
| KADAMM ДФ-1.1/4НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 1-1/4", AISI 304 | 39,0 мм | 40,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 40,0 мм | 82,5 мм | 0,047 |
| KADAMM ДФ-1.5/8 | Держатель фидера защёлкивающийся (snap-in) 1-5/8" | — | 52 мм | нержавеющая сталь AISI 304 | 44,4 мм | 65,7 мм | 79,5 мм | 0,624 |
| KADAMM ДФ-1.5/8Н | Держатель фидера защёлкивающийся наборный (стекируемый) 1-5/8", AISI 304 | 49,0 мм | 50,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 54,0 мм | 90,0 мм | 0,519 |
| KADAMM ДФ-1.5/8НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 1-5/8", AISI 304 | 49,0 мм | 50,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 54,0 мм | 90,0 мм | 0,052 |
| KADAMM ДФ-1/2 | Держатель фидера защёлкивающийся (snap-in) 1/2" | — | 16,3 мм | нержавеющая сталь AISI 304 | 40 мм | 34 мм | 49,9 мм | 0,188 |
| KADAMM ДФ-1/2Н | Держатель фидера защёлкивающийся наборный (стекируемый) 1/2", AISI 304 | 16,0 мм | 17,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 31,5 мм | 59,0мм | 0,033 |
| KADAMM ДФ-1/2НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 1/2", AISI 304 | 16,0 мм | 17,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 31,5 мм | 59,0мм | 0,332 |
| KADAMM ДФ-2.1/4 | Держатель фидера защёлкивающийся (snap-in) 2-1/4" | — | — | нержавеющая сталь AISI 304 | 44,4 мм | 77 мм | 86 мм | 0,693 |
| KADAMM ДФ-7/8 | Держатель фидера защёлкивающийся (snap-in) 7/8" | — | 31 мм | нержавеющая сталь AISI 304 | 44,4 мм | 64 мм | 55,88 мм | 0,345 |
| KADAMM ДФ-7/8Н | Держатель фидера защёлкивающийся наборный (стекируемый) 7/8", AISI 304 | 27,0 мм | 29,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 40,0 мм | 70,5 мм | 0,402 |
| KADAMM ДФ-7/8НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 7/8", AISI 304 | 27,0 мм | 29,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 40,0 мм | 70,5 мм | 0,040 |
| KADAMM ДФ-В63Н | Держатель защёлкивающийся (snap-in) наборный для эллиптического волновода серии 63 | — | — | EPDM & нержавеющая сталь AISI 304 | 41,00 мм | 60,00 мм | 90,00 мм | 1,737 |
Как выбрать исполнение ДФ
- Типоразмер KADAMM ДФ подбирают по наружному диаметру фидера в оболочке, а не по его номиналу в дюймах.
- Число мест в KADAMM ДФ берут с запасом под будущие фидеры: перевешивать трассу дороже, чем поставить держатель побольше.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ДФ-1.1/4.
К странице KADAMM ДФ приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM ДФ — техническое описание 270.57 КБ
