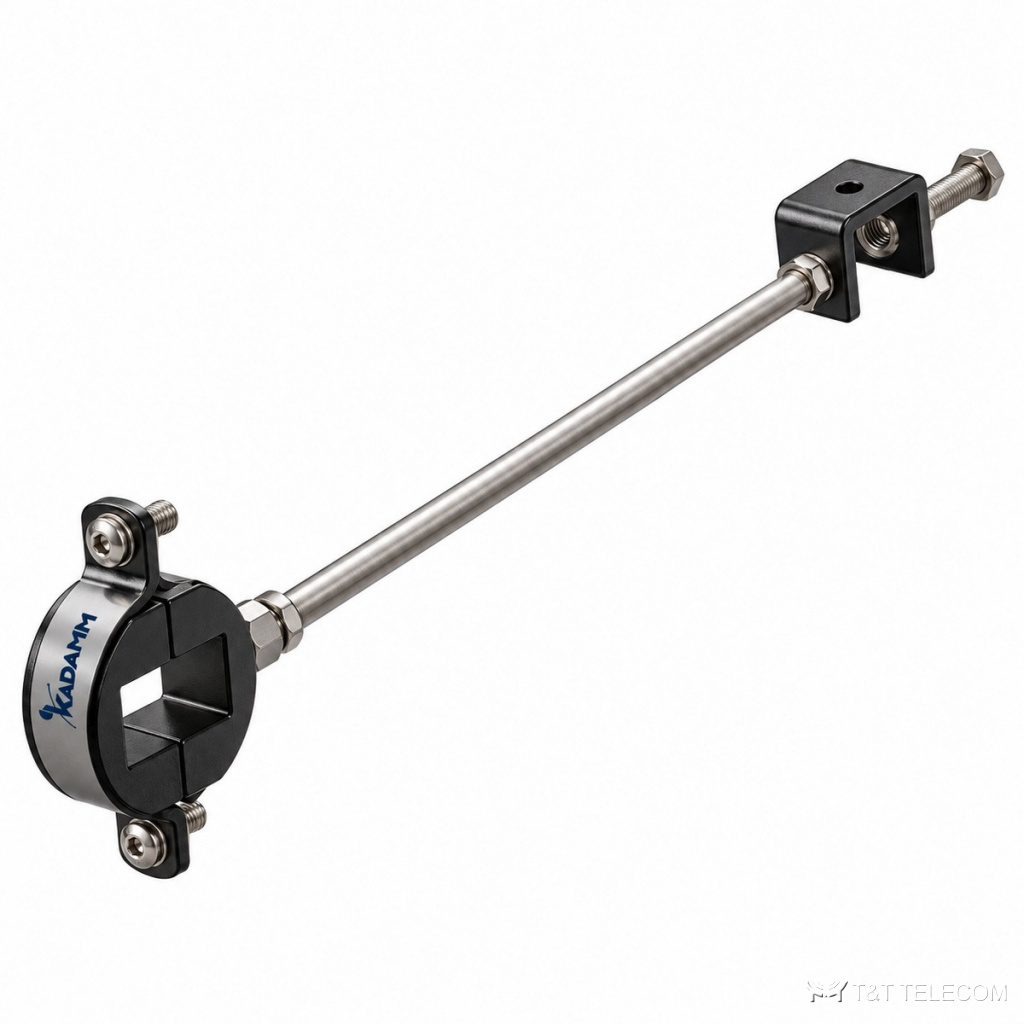

Зажимы волноводные KADAMM ЗВ — серия из 13 исполнений, для волноводов R48–R320.
В тоннелях метро и автодорог KADAMM ЗВ держат кабель без пережатия оболочки, чтобы не менялись его характеристики. Зажимы KADAMM ЗВ фиксируют излучающий кабель или волновод на стене и своде тоннеля, сохраняя зазор до поверхности.
Что входит в серию ЗВ
Примеры исполнений KADAMM ЗВ: зажим волноводный для волновода R100; зажим волноводный поворотный для волновода R100; зажим волноводный поворотный для волновода R120. Масса одного исполнения ЗВ — от 0,35 до 0,55 кг брутто.
Материалы и условия работы
У серии KADAMM ЗВ: материал — нержавеющая сталь AISI 304; работа при −40…+85 °C; стойкость к УФ: ≥720 ч, по ISO4892.3-1994; соляной туман: ≥720 ч, по IEC 60068-2-11 (у части исполнений).
Характеристики KADAMM ЗВ
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Цвет металла | натуральный |
| Цвет уплотнителя | чёрный |
| Материал уплотнителя | EPDM / натуральный каучук (по исполнению) |
| Волновод | по исполнению |
| Длина шпильки | 400,0 мм |
| Толщина полки опоры | 3-25мм (у части исполнений) |
| Отверстие резиновой вкладки | по исполнению |
| Диаметр трубы | 40-150 мм (у части исполнений) |
| Рабочая температура | −40…+85 °C |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Коррозионная стойкость (соляной туман) | ≥720 ч, по IEC 60068-2-11 (у части исполнений) |
Исполнения KADAMM ЗВ
| Артикул | Исполнение | Масса брутто, кг |
|---|---|---|
| KADAMM ЗВ-R100 | Зажим волноводный для волновода R100 | 0,375 |
| KADAMM ЗВ-R100П | Зажим волноводный поворотный для волновода R100 | 0,419 |
| KADAMM ЗВ-R120П | Зажим волноводный поворотный для волновода R120 | 0,389 |
| KADAMM ЗВ-R140 | Зажим волноводный для волновода R140 | 0,352 |
| KADAMM ЗВ-R140П | Зажим волноводный поворотный для волновода R140 | 0,386 |
| KADAMM ЗВ-R220 | Зажим волноводный для волновода R220 | 0,375 |
| KADAMM ЗВ-R220П | Зажим волноводный поворотный для волновода R220 | 0,390 |
| KADAMM ЗВ-R320П | Зажим волноводный поворотный для волновода R320 | 0,390 |
| KADAMM ЗВ-R48П | Зажим волноводный поворотный для волновода R48 | 0,549 |
| KADAMM ЗВ-R70 | Зажим волноводный для волновода R70 | 0,410 |
| KADAMM ЗВ-R70П | Зажим волноводный поворотный для волновода R70 | 0,442 |
| KADAMM ЗВ-R84 | Зажим волноводный для волновода R84 | 0,375 |
| KADAMM ЗВ-R84П | Зажим волноводный поворотный для волновода R84 | 0,412 |
Как выбрать исполнение ЗВ
- Шаг установки KADAMM ЗВ задают по проекту: в тоннеле он обычно меньше, чем на открытой стене.
- Зажим KADAMM ЗВ выбирают по диаметру излучающего кабеля и требуемому зазору до стены.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ЗВ-R100.
К странице KADAMM ЗВ приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
