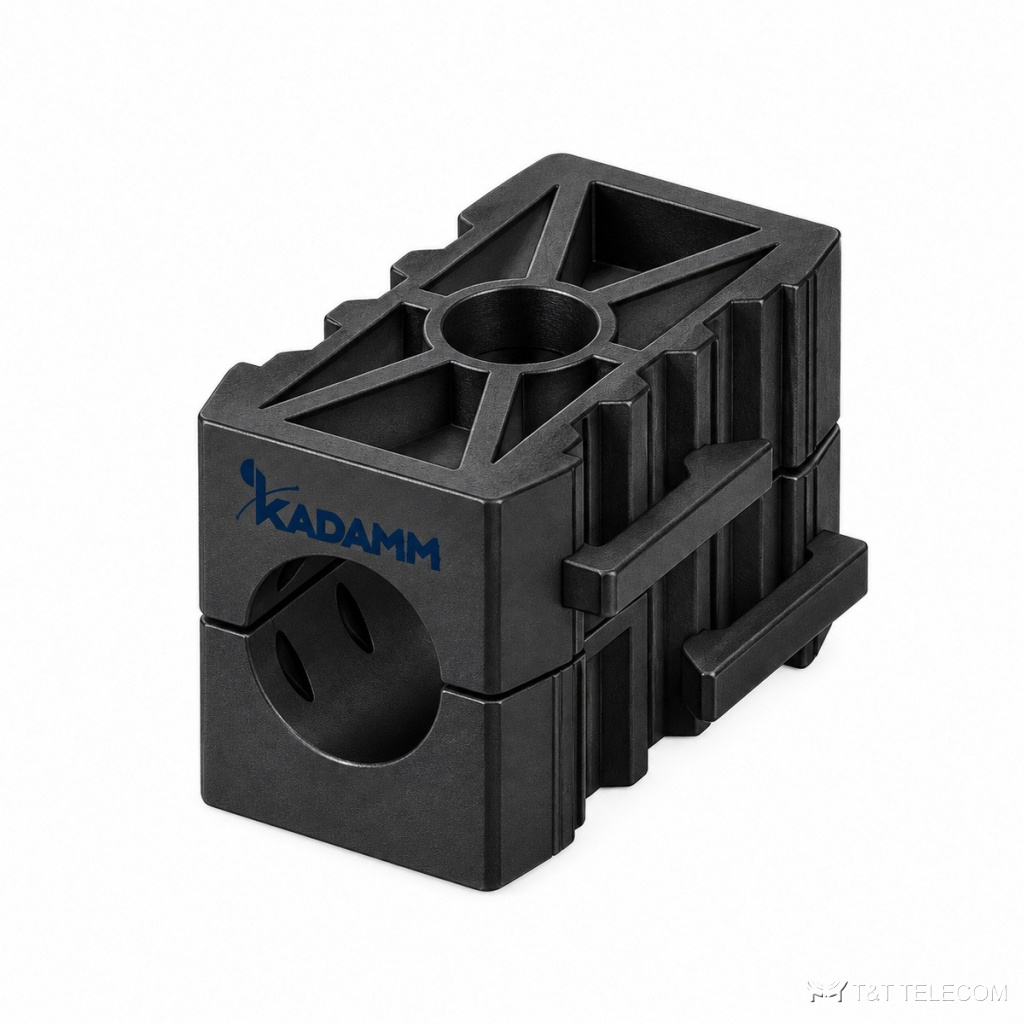

Держатели кабельные блочные для фидера KADAMM ДК — серия из 33 исполнений, на 1–2 места, фидеры 1/4–2-1/4".
С KADAMM ДК кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции. Устройства KADAMM ДК собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке.
Что входит в серию ДК
Примеры исполнений KADAMM ДК: 1×1-1/4"; 1×1-1/4"; 1×1-1/4". Кабели для KADAMM ДК — от 9,5 до 65 мм по наружному диаметру. Масса одного исполнения ДК — от 0,01 до 1,49 кг брутто.
Материалы и условия работы
У серии KADAMM ДК: материал — полипропилен (PP) / полипропилен с 30 % стекловолокна (по исполнению); работа при −40…+85 °C; стойкость к УФ: ≥1000 ч, по ISO4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению).
Характеристики KADAMM ДК
| Параметр | Значение |
|---|---|
| Цвет | чёрный |
| Материал | полипропилен (PP) / полипропилен с 30 % стекловолокна (по исполнению) |
| Крепление | отверстие под шпильку 3/8" или M10 / отверстие под шпильку M8 (по исполнению) |
| Рабочая температура | −40…+85 °C |
| Стойкость к УФ-излучению | ≥1000 ч, по ISO4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению) |
| Механическая прочность | двукратный вес кабеля (у части исполнений) |
| Ширина | по исполнению |
| Длина | по исполнению |
Исполнения KADAMM ДК
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Материал держателя (блока) | Высота | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM ДК-1х1.1/4-Ф10 | 1×1-1/4" | 39 мм | 41 мм | — | 49 мм | — |
| KADAMM ДК-1х1.1/4-Ф10Р2 | 1×1-1/4" | — | — | полипропилен (PP) | 55,0 мм | 0,73 |
| KADAMM ДК-1х1.1/4-Ф8 | 1×1-1/4" | — | — | полипропилен | 54,0 мм | 0,073 |
| KADAMM ДК-1х1.1/4-Ф8С | 1×1-1/4" | — | — | полипропилен с 25 % стекловолокна | 54,0 мм | 0,073 |
| KADAMM ДК-1х1.5/8 | 1×1-5/8" | 49 мм | 51 мм | — | 49 мм | 0,773 |
| KADAMM ДК-1х1.5/8-Ф8С | 1×1-5/8" | — | — | полипропилен с 25 % стекловолокна | 49,0 мм | 0,079 |
| KADAMM ДК-1х1.5/8Р2 | 1×1-5/8" | 49 мм | 51 мм | — | 49 мм | 0,035 |
| KADAMM ДК-1х1/2 | 1×1/2" | 15,0 мм | 17,0 мм | полиамид PA6 | 13,4 мм | 0,015 |
| KADAMM ДК-1х1/2Р2 | 1×1/2" | — | 16,5 мм | — | 36 мм | 0,16 |
| KADAMM ДК-1х1/2Р3 | 1×1/2" | — | 16,5 мм | — | 36 мм | 0,006 |
| KADAMM ДК-1х1/2Р4 | 1×1/2" | 15,0 мм | 17,0 мм | полиамид PA6 | 13,4 мм | 0,008 |
| KADAMM ДК-1х1/2С | 1×1/2" суперфлекс | — | 16,5 мм | — | 36 мм | 0,007 |
| KADAMM ДК-1х2.1/4-Ф10 | 1×2-1/4" | — | — | полипропилен с 30 % стекловолокна | 50,8 мм | 1,10 |
| KADAMM ДК-1х3/8 | 1×3/8" | 10 мм | 11 мм | — | 37 мм | 0,005 |
| KADAMM ДК-1х5/8 | 1×5/8" | 21 мм | 23 мм | — | 45 мм | 0,014 |
| KADAMM ДК-1х5/8-Ф10 | 1×5/8" | 21,0 мм | 23,0 мм | полипропилен (PP) | 40,0 мм | 0,013 |
| KADAMM ДК-1х5/8Р2 | 1×5/8" | 19,5 мм | 20,5 мм | — | 39 мм | 0,012 |
| KADAMM ДК-1х7/8 | 1×7/8" | 26 мм | 28 мм | — | 49,5 мм | 0,4 |
| KADAMM ДК-1х7/8Р2 | 1×7/8" | 26 мм | 28 мм | — | 49,5 мм | 0,02 |
| KADAMM ДК-2х1.1/4 | 2×1-1/4" | 39 мм | 41 мм | — | 44 мм | 0,76 |
| KADAMM ДК-2х1.1/4-Ф8С | 2×1-1/4" | — | — | полипропилен с 25 % стекловолокна | 42,0 мм | 0,089 |
| KADAMM ДК-2х1.5/8 | 2×1-5/8" | 49 мм | 51 мм | — | 44 мм | 1,196 |
| KADAMM ДК-2х1/2 | 2×1/2" | 15 мм | 16,5 мм | — | 36,5 мм | 0,22 |
| KADAMM ДК-2х1/2-Ф10 | 2×1/2" | — | — | полипропилен (PP) | 36,5 мм | 0,022 |
| KADAMM ДК-2х1/2-Ф8 | 2×1/2" | — | — | полипропилен (PP) | 36,0 мм | 0,009 |
| KADAMM ДК-2х1/2С | 2×1/2" суперфлекс | 13 мм | 14 мм | — | 40 мм | 0,2 |
| KADAMM ДК-2х1/4-Ф10 | 2×1/4" | — | — | полипропилен | 13,2 мм | 0,079 |
| KADAMM ДК-2х2.1/4 | 2×2-1/4" | 63 мм | 65 мм | — | 44 мм | 1,488 |
| KADAMM ДК-2х3/8 | 2×3/8" | 9,5 мм | 11 мм | — | 36 мм | 0,122 |
| KADAMM ДК-2х5/8 | 2×5/8" | 21 мм | 23,5 мм | — | 40 мм | 0,368 |
| KADAMM ДК-2х7/8 | 2×7/8" | 27 мм | 28,5 мм | — | 36 мм | 0,365 |
| KADAMM ДК-2х7/8-Ф10 | 2×7/8" | — | — | полипропилен (PP) | 36,0 мм | 0,036 |
| KADAMM ДК-2х7/8-Ф8С | 2×7/8" | — | — | полипропилен с 25 % стекловолокна | 40,0 мм | 0,045 |
Как выбрать исполнение ДК
- Пары кабелей разного диаметра в KADAMM ДК подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
- Для KADAMM ДК важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ДК-1х1.1/4-Ф10.
К странице KADAMM ДК приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM ДК — техническое описание 300.44 КБ
