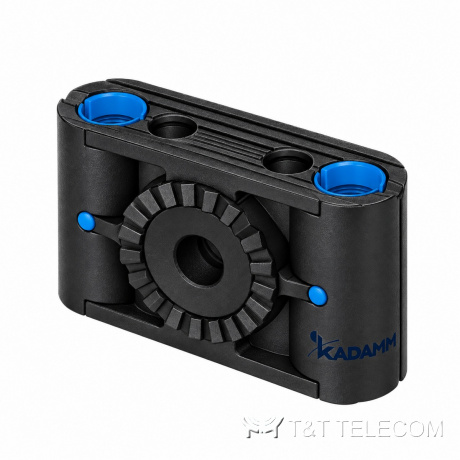

Держатели кабельные блочные комбинированные (оптика + питание RRU) KADAMM ДК-К, на 2–4 места, кабели Ø4–24 мм
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

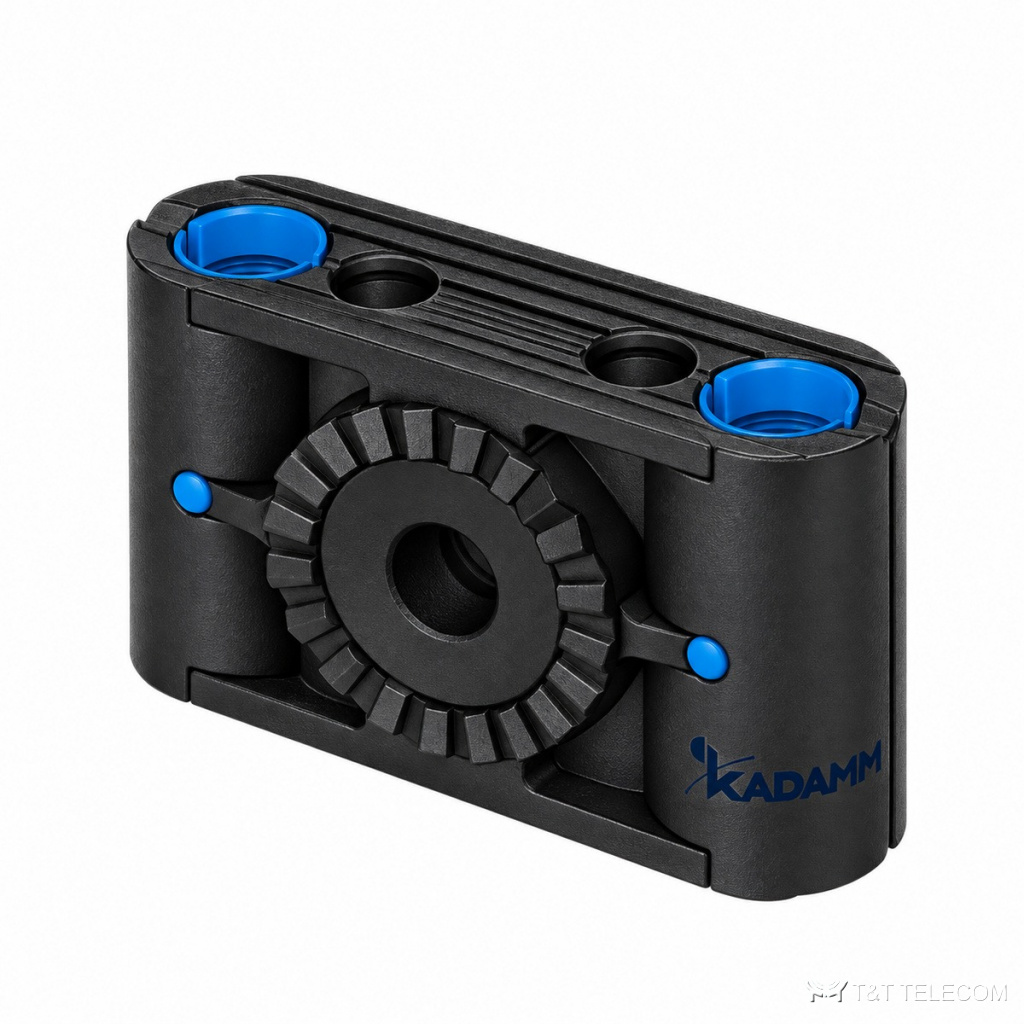

Держатели кабельные блочные комбинированные (оптика + питание RRU) KADAMM ДК-К — серия из 9 исполнений, на 2–4 места, кабели Ø4–24 мм.
С KADAMM ДК-К кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции. Устройства KADAMM ДК-К собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке.
Что входит в серию ДК-К
Примеры исполнений KADAMM ДК-К: 1×10-11 мм + 1×16-23 мм, в комплекте с крепежом; 1×Ø10–23 мм + 1×Ø20–23 мм; 1×Ø14 мм + 1×Ø7 мм. Кабели для KADAMM ДК-К — от 4 до 24 мм по наружному диаметру. Масса одного исполнения ДК-К — от 0,01 до 0,42 кг брутто.
Материалы и условия работы
У серии KADAMM ДК-К: материал — полипропилен (PP) (у части исполнений); работа при −40…+85 °C; стойкость к УФ: ≥1000 ч, по ISO4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению).
Характеристики KADAMM ДК-К
| Параметр | Значение |
|---|---|
| Рабочая температура | −40…+85 °C |
| Механическая прочность | двукратный вес кабеля (у части исполнений) |
| Стойкость к УФ-излучению | ≥1000 ч, по ISO4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению) |
| Материал | полипропилен (PP) (у части исполнений) |
| Цвет | чёрный (у части исполнений) |
| Крепление | отверстие под шпильку 3/8" или M10 / отверстие под шпильку M6 / отверстие под шпильку M8 (по исполнению) |
| Материал вставки | EPDM (у части исполнений) |
| Ширина | по исполнению |
| Длина | по исполнению |
Исполнения KADAMM ДК-К
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Материал держателя (блока) | Высота | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM ДК-1х10-11+1х16-23-КФ8 | 1×10-11 мм + 1×16-23 мм, в комплекте с крепежом | 10,0 мм | 23,0 мм | полипропилен (PP) | 36,0 мм | 0,016 |
| KADAMM ДК-1х10-23+1х20-23 | 1×Ø10–23 мм + 1×Ø20–23 мм | 10 мм | 23 мм | — | 40 мм | 0,42 |
| KADAMM ДК-1х14+1х7 | 1×Ø14 мм + 1×Ø7 мм | 7 мм | 14 мм | — | 32 мм | 0,007 |
| KADAMM ДК-1х4-8+1х13-18-КФ6 | 1×4-8 мм + 1×13-18 мм, в комплекте с крепежом | 4,0 мм | 18,0 мм | полипропилен (PP) | 40,5 мм | 0,01 |
| KADAMM ДК-1х4-8+1х16-22-КФ8 | 1×4-8 мм + 1×16-22 мм, в комплекте с крепежом | 4,0 мм | 22,0 мм | полипропилен (PP) | 36,0 мм | 0,018 |
| KADAMM ДК-1х4.5-8.2+1х12-15-Ф8 | 1×Ø4,5–8,2 мм + 1×Ø12–15 мм, отверстие Ø8 | 4,5 мм | 15,0 мм | полипропилен (PP) | 40,0 мм | 0,026 |
| KADAMM ДК-2х10-12+2х8 | 2×Ø10–12 мм + 2×Ø8 мм | 8 мм | 12 мм | — | 40 мм | 0,28 |
| KADAMM ДК-2х12+2х8-Ф10 | 2×12 мм + 2×8 мм | 8,0 мм | 12,0 мм | полипропилен (PP) | 40,0 мм | 0,28 |
| KADAMM ДК-2х4-7+1х15-24-КФ8 | 2×4-7 мм + 1×15-24 мм, в комплекте с крепежом | 4,0 мм | 24,0 мм | полипропилен (PP) | 36,0 мм | 0,228 |
Как выбрать исполнение ДК-К
- Пары кабелей разного диаметра в KADAMM ДК-К подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
- Для KADAMM ДК-К важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ДК-1х10-11+1х16-23-КФ8.
К странице KADAMM ДК-К приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
